K1864

Morsa girevole idraulica azione doppia / singola con ritorno a...

Indietro

Prodotti
- Parti operative | Elementi standard
  - Attrezzi di serraggio
    - Staffa girevole
      - Morsa girevole idraulica azione doppia / singola con ritorno a molla

Descrizione articolo/immagini prodotto

DescrizioneDescrizione del prodotto:Le morse girevoli sono progettate per i dispositivi di serraggio in cui i punti di serraggio devono essere liberi durante la rimozione o il posizionamento del pezzo. Le morse girevoli funzionano come cilindri di tensione ad azione singola o doppia. Per le morse girevoli sono disponibili tre tipi di alloggiamento e diversi metodi di azionamento. Il movimento di serraggio viene avviato da un movimento combinato di rotazione e corsa. La corsa di serraggio vera e propria avviene con un movimento lineare. Sono disponibili diverse versioni con angolo di rotazione a destra o a sinistra di 90°. Le morse girevoli sono durevoli perché dotate di un raschiatore metallico che protegge dai trucioli. Inoltre, una protezione da sovraccarico protegge il meccanismo girevole da eventuali danni in caso di blocco del processo di rotazione.Materiale:Alloggiamento e pistone in acciaio.
Guarnizione NBR.Versione:Alloggiamento brunito.
Pistone temprato.Nota:Se il flusso volumetrico consentito sulla morsa girevole rischia di essere superato, è necessario installare una valvola di non ritorno a farfalla intermedia.
La pressione di esercizio ammissibile delle morse girevoli dipende dalla lunghezza del braccio di serraggio.
Quando si montano i bracci di serraggio, questi devono essere tenuti l'uno contro l'altro in modo da non danneggiare la guida a sfere delle morse girevoli.
A seconda del collegamento di ventilazione, il filtro sinterizzato delle morse girevoli ad azione singola deve essere sostituito con un tappo filettato.

Il braccio di serraggio per la morsa girevole non è incluso nella fornitura.

Osservare le istruzioni di sicurezza.Modalità di utilizzo- Raccordo filettato
- Raccordo flangiato con O-ring
- Canali forati.Dati tecnici:Pressione d'esercizio max.: 500 bar.Montaggio:Vedere il profilo di installazione.Vantaggi:- Raschiatore metallico integrato.
- Protezione da sovraccarico integrata.
- Accesso al pezzo senza collisioni.
- Numerose varianti.
- Alimentazione a pressione tramite varie opzioni di connessione.Su richiesta:Diametri e corse dei pistoni più grandi, angoli di oscillazione e bracci di serraggio più ampi, diversi attacchi per bracci di serraggio, con controllo della posizione.Accessori:Braccio di serraggio per morsa girevole K1865.Fornitura1 vite o dado per supporto del braccio di serraggio compreso.Nota disegno:

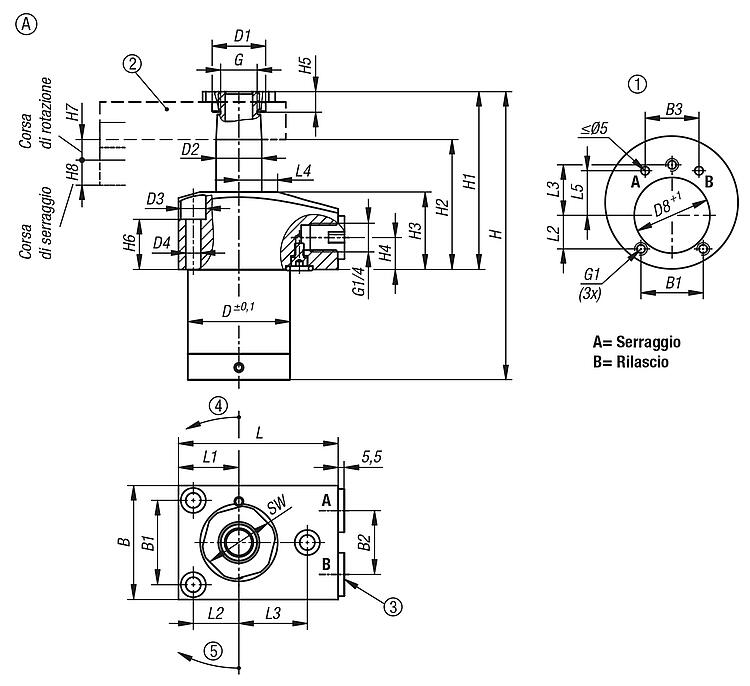

Forma A: flangia in alto
Forma B: flangia in basso
Forma C: filetto

1) profilo di montaggio
2) vedi accessori
3) Nei cilindri ad azione singola, il raccordo è dotato di un filtro sinterizzato incorporato.
4) rotazione a sinistra
5) rotazione a destra
6) serraggio
7) Sbloccaggio o sfiato per cilindri ad azione singola

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Guida alla scelta della morsa girevole idraulica

471 kB

Nota tecnica per elementi di serraggio idraulici

150 kB

Disegni (sintesi completa)

Morsa girevole idraulica, azione doppia / singola con ritorno a molla, forma A, flangia in alto

Maggiori informazioni

Disegni

Morsa girevole idraulica, azione doppia / singola con ritorno a molla, forma A, flangia in alto

Selezione/filtro articoli

N. ordine	Forma	Tipo di stampo	Tipo di attacco	Direzione di rotazione	Diametro del pistone	Corsa	B	B1	B2	B3	D	D1	D2	D3	D4	D8	G	G1	H	H1	H2
K1864.25101404190211	A	a doppia azione	Connessione filettata con guarnizione O-ring	a sinistra	25	10	50	37	28	32	44,8	23,5	20	11	6,6	45	M18x1,5	M6	126,5	78	57
K1864.25101404190111	A	a doppia azione	Connessione filettata con guarnizione O-ring	a destra	25	10	50	37	28	32	44,8	23,5	20	11	6,6	45	M18x1,5	M6	126,5	78	57
K1864.25251404190211	A	a doppia azione	Connessione filettata con guarnizione O-ring	a sinistra	25	25	50	37	28	32	44,8	23,5	20	11	6,6	45	M18x1,5	M6	158,5	94	73
K1864.25251404190111	A	a doppia azione	Connessione filettata con guarnizione O-ring	a destra	25	25	50	37	28	32	44,8	23,5	20	11	6,6	45	M18x1,5	M6	158,5	94	73
K1864.40131404190211	A	a doppia azione	Connessione filettata con guarnizione O-ring	a sinistra	40	13	63	48	41	46	59,8	33,5	32	15	9	60	M28x1,5	M8	147,5	94	66
K1864.40131404190111	A	a doppia azione	Connessione filettata con guarnizione O-ring	a destra	40	13	63	48	41	46	59,8	33,5	32	15	9	60	M28x1,5	M8	147,5	94	66
K1864.40251404190111	A	a doppia azione	Connessione filettata con guarnizione O-ring	a destra	40	25	63	48	41	46	59,8	33,5	32	15	9	60	M28x1,5	M8	173,5	107	79
K1864.40251404190211	A	a doppia azione	Connessione filettata con guarnizione O-ring	a sinistra	40	25	63	48	41	46	59,8	33,5	32	15	9	60	M28x1,5	M8	173,5	107	79
K1864.25102404190111	A	ad azione singola	Connessione filettata con guarnizione O-ring	a destra	25	10	50	37	28	32	44,8	23,5	20	11	6,6	45	M18x1,5	M6	126,5	78	57
K1864.25102404190211	A	ad azione singola	Connessione filettata con guarnizione O-ring	a sinistra	25	10	50	37	28	32	44,8	23,5	20	11	6,6	45	M18x1,5	M6	126,5	78	57
K1864.40132404190111	A	ad azione singola	Connessione filettata con guarnizione O-ring	a destra	40	13	63	48	41	46	59,8	33,5	32	15	9	60	M28x1,5	M8	147,5	94	66
K1864.40132404190211	A	ad azione singola	Connessione filettata con guarnizione O-ring	a sinistra	40	13	63	48	41	46	59,8	33,5	32	15	9	60	M28x1,5	M8	147,5	94	66

N. ordine	Forma	H3	H4	H5	H6	H7	H8	L	L1	L2	L3	L4	L5	SW	Flusso di volume massimo (cm³/s)	Fabbisogno di olio / corsa (cm³)	Fabbisogno di olio / corsa (cm³)
K1864.25101404190211	A	34	14	9	18	8	10	70	26,5	20	30	17	26,5	27	3,2	3,2	8,8
K1864.25101404190111	A	34	14	9	18	8	10	70	26,5	20	30	17	26,5	27	3,2	3,2	8,8
K1864.25251404190211	A	34	14	9	18	10	25	70	26,5	20	30	17	26,5	27	3,2	6	17
K1864.25251404190111	A	34	14	9	18	10	25	70	26,5	20	30	17	26,5	27	3,2	6	17
K1864.40131404190211	A	40	14	10	19	9	13	85	34,5	27	38	24	31	40	10	10	27,7
K1864.40131404190111	A	40	14	10	19	9	13	85	34,5	27	38	24	31	40	10	10	27,7
K1864.40251404190111	A	40	14	10	19	10	25	85	34,5	27	38	24	31	40	10	16	44
K1864.40251404190211	A	40	14	10	19	10	25	85	34,5	27	38	24	31	40	10	16	44
K1864.25102404190111	A	34	14	9	18	8	10	70	26,5	20	30	17	26,5	27	3,2	3,2	-
K1864.25102404190211	A	34	14	9	18	8	10	70	26,5	20	30	17	26,5	27	3,2	3,2	-
K1864.40132404190111	A	40	14	10	19	9	13	85	34,5	27	38	24	31	40	10	10	-
K1864.40132404190211	A	40	14	10	19	9	13	85	34,5	27	38	24	31	40	10	10	-

Morsa girevole idraulica, azione doppia / singola con ritorno a molla, forma B, flangia in basso

Maggiori informazioni

Disegni

Morsa girevole idraulica, azione doppia / singola con ritorno a molla, forma B, flangia in basso

Selezione/filtro articoli

N. ordine	Forma	Tipo di stampo	Tipo di attacco	Direzione di rotazione	Diametro del pistone	Corsa	B	B1	D1	D2	D4	G	G1	H	H2
K1864.25101105190211	B	a doppia azione	raccordo filettato	a sinistra	25	10	45	30	23,5	20	6,5	M18x1,5	M45x1,5	126,5	105,5
K1864.25101105190111	B	a doppia azione	raccordo filettato	a destra	25	10	45	30	23,5	20	6,5	M18x1,5	M45x1,5	126,5	105,5
K1864.25101205190211	B	a doppia azione	raccordo flangiato con o-ring	a sinistra	25	10	45	30	23,5	20	6,5	M18x1,5	M45x1,5	126,5	105,5
K1864.25101205190111	B	a doppia azione	raccordo flangiato con o-ring	a destra	25	10	45	30	23,5	20	6,5	M18x1,5	M45x1,5	126,5	105,5
K1864.25251105190111	B	a doppia azione	raccordo filettato	a destra	25	25	45	30	23,5	20	6,5	M18x1,5	M45x1,5	158,5	137,5
K1864.25251105190211	B	a doppia azione	raccordo filettato	a sinistra	25	25	45	30	23,5	20	6,5	M18x1,5	M45x1,5	158,5	137,5
K1864.25251205190111	B	a doppia azione	raccordo flangiato con o-ring	a destra	25	25	45	30	23,5	20	6,5	M18x1,5	M45x1,5	158,5	137,5
K1864.25251205190211	B	a doppia azione	raccordo flangiato con o-ring	a sinistra	25	25	45	30	23,5	20	6,5	M18x1,5	M45x1,5	158,5	137,5
K1864.40131105190211	B	a doppia azione	raccordo filettato	a sinistra	40	13	63	44	33,5	32	8,5	M28x1,5	M60x1,5	147,5	119,5
K1864.40131105190111	B	a doppia azione	raccordo filettato	a destra	40	13	63	44	33,5	32	8,5	M28x1,5	M60x1,5	147,5	119,5
K1864.40131205190111	B	a doppia azione	raccordo flangiato con o-ring	a destra	40	13	63	44	33,5	32	8,5	M28x1,5	M60x1,5	147,5	119,5
K1864.40131205190211	B	a doppia azione	raccordo flangiato con o-ring	a sinistra	40	13	63	44	33,5	32	8,5	M28x1,5	M60x1,5	147,5	119,5
K1864.40251105190111	B	a doppia azione	raccordo filettato	a destra	40	25	63	44	33,5	32	8,5	M28x1,5	M60x1,5	173,5	145,5
K1864.40251105190211	B	a doppia azione	raccordo filettato	a sinistra	40	25	63	44	33,5	32	8,5	M28x1,5	M60x1,5	173,5	145,5
K1864.40251205190111	B	a doppia azione	raccordo flangiato con o-ring	a destra	40	25	63	44	33,5	32	8,5	M28x1,5	M60x1,5	173,5	145,5
K1864.40251205190211	B	a doppia azione	raccordo flangiato con o-ring	a sinistra	40	25	63	44	33,5	32	8,5	M28x1,5	M60x1,5	173,5	145,5
K1864.25102105190111	B	ad azione singola	raccordo filettato	a destra	25	10	45	30	23,5	20	6,5	M18x1,5	M45x1,5	126,5	105,5
K1864.25102105190211	B	ad azione singola	raccordo filettato	a sinistra	25	10	45	30	23,5	20	6,5	M18x1,5	M45x1,5	126,5	105,5
K1864.25102205190111	B	ad azione singola	raccordo flangiato con o-ring	a destra	25	10	45	30	23,5	20	6,5	M18x1,5	M45x1,5	126,5	105,5
K1864.25102205190211	B	ad azione singola	raccordo flangiato con o-ring	a sinistra	25	10	45	30	23,5	20	6,5	M18x1,5	M45x1,5	126,5	105,5
K1864.40132105190111	B	ad azione singola	raccordo filettato	a destra	40	13	63	44	33,5	32	8,5	M28x1,5	M60x1,5	147,5	119,5
K1864.40132105190211	B	ad azione singola	raccordo filettato	a sinistra	40	13	63	44	33,5	32	8,5	M28x1,5	M60x1,5	147,5	119,5
K1864.40132205190111	B	ad azione singola	raccordo flangiato con o-ring	a destra	40	13	63	44	33,5	32	8,5	M28x1,5	M60x1,5	147,5	119,5
K1864.40132205190211	B	ad azione singola	raccordo flangiato con o-ring	a sinistra	40	13	63	44	33,5	32	8,5	M28x1,5	M60x1,5	147,5	119,5

N. ordine	Forma	H4	H5	H7	H8	H9	H10	L	L6	L7	SW	Flusso di volume massimo (cm³/s)	Fabbisogno di olio / corsa (cm³)	Fabbisogno di olio / corsa (cm³)
K1864.25101105190211	B	11	9	8	10	84,5	5	65	50	15	27	3,2	3,2	8,8
K1864.25101105190111	B	11	9	8	10	84,5	5	65	50	15	27	3,2	3,2	8,8
K1864.25101205190211	B	11	9	8	10	84,5	5	65	50	15	27	3,2	3,2	8,8
K1864.25101205190111	B	11	9	8	10	84,5	5	65	50	15	27	3,2	3,2	8,8
K1864.25251105190111	B	11	9	10	25	100,5	5	65	50	15	27	3,2	6	17
K1864.25251105190211	B	11	9	10	25	100,5	5	65	50	15	27	3,2	6	17
K1864.25251205190111	B	11	9	10	25	100,5	5	65	50	15	27	3,2	6	17
K1864.25251205190211	B	11	9	10	25	100,5	5	65	50	15	27	3,2	6	17
K1864.40131105190211	B	11	10	9	13	94,5	6	85	65	28	40	10	10	27,7
K1864.40131105190111	B	11	10	9	13	94,5	6	85	65	28	40	10	10	27,7
K1864.40131205190111	B	11	10	9	13	94,5	6	85	65	28	40	10	10	27,7
K1864.40131205190211	B	11	10	9	13	94,5	6	85	65	28	40	10	10	27,7
K1864.40251105190111	B	11	10	10	25	107,5	6	85	65	28	40	10	16	44
K1864.40251105190211	B	11	10	10	25	107,5	6	85	65	28	40	10	16	44
K1864.40251205190111	B	11	10	10	25	107,5	6	85	65	28	40	10	16	44
K1864.40251205190211	B	11	10	10	25	107,5	6	85	65	28	40	10	16	44
K1864.25102105190111	B	11	9	8	10	84,5	5	65	50	15	27	3,2	3,2	-
K1864.25102105190211	B	11	9	8	10	84,5	5	65	50	15	27	3,2	3,2	-
K1864.25102205190111	B	11	9	8	10	84,5	5	65	50	15	27	3,2	3,2	-
K1864.25102205190211	B	11	9	8	10	84,5	5	65	50	15	27	3,2	3,2	-
K1864.40132105190111	B	11	10	9	13	94,5	6	85	65	28	40	10	10	-
K1864.40132105190211	B	11	10	9	13	94,5	6	85	65	28	40	10	10	-
K1864.40132205190111	B	11	10	9	13	94,5	6	85	65	28	40	10	10	-
K1864.40132205190211	B	11	10	9	13	94,5	6	85	65	28	40	10	10	-

Morsa girevole idraulica, azione doppia / singola con ritorno a molla, forma C, con filettatura

Maggiori informazioni

Disegni

Morsa girevole idraulica, azione doppia / singola con ritorno a molla, forma C, con filettatura

Selezione/filtro articoli

N. ordine	Forma	Tipo di stampo	Tipo di attacco	Direzione di rotazione	Diametro del pistone	Corsa	D	D1	D2	D5	D6	D7	D9	G	G1	H	H2
K1864.25101306190111	C	a doppia azione	canali forati	a destra	25	10	42	23,5	20	52	42	44	5	M18x1,5	M45x1,5	112	91
K1864.25101306190211	C	a doppia azione	canali forati	a sinistra	25	10	42	23,5	20	52	42	44	5	M18x1,5	M45x1,5	112	91
K1864.40131306190111	C	a doppia azione	canali forati	a destra	40	13	55	33,5	32	64	55	57	5	M28x1,5	M60x1,5	152	124
K1864.40131306190211	C	a doppia azione	canali forati	a sinistra	40	13	55	33,5	32	64	55	57	5	M28x1,5	M60x1,5	152	124
K1864.25102306190111	C	ad azione singola	canali forati	a destra	25	10	42	23,5	20	52	42	44	5	M18x1,5	M45x1,5	112	91
K1864.25102306190211	C	ad azione singola	canali forati	a sinistra	25	10	42	23,5	20	52	42	44	5	M18x1,5	M45x1,5	112	91
K1864.40132306190111	C	ad azione singola	canali forati	a destra	40	13	55	33,5	32	64	55	57	5	M28x1,5	M60x1,5	152	124
K1864.40132306190211	C	ad azione singola	canali forati	a sinistra	40	13	55	33,5	32	64	55	57	5	M28x1,5	M60x1,5	152	124

N. ordine	Forma	H5	H7	H8	H9	H11	H12	H13	H14	H15	H16	H17	SW	SW1	Flusso di volume massimo (cm³/s)	Fabbisogno di olio / corsa (cm³)	Fabbisogno di olio / corsa (cm³)
K1864.25101306190111	C	9	8	10	70	53	41	37	24	20	10,5	8	27	46	3,2	3,2	8,8
K1864.25101306190211	C	9	8	10	70	53	41	37	24	20	10,5	8	27	46	3,2	3,2	8,8
K1864.40131306190111	C	10	9	13	99	66	46,5	41,5	29	24	12,5	10	40	55	10	10	27,7
K1864.40131306190211	C	10	9	13	99	66	46,5	41,5	29	24	12,5	10	40	55	10	10	27,7
K1864.25102306190111	C	9	8	10	70	53	41	37	24	20	10,5	8	27	46	3,2	3,2	-
K1864.25102306190211	C	9	8	10	70	53	41	37	24	20	10,5	8	27	46	3,2	3,2	-
K1864.40132306190111	C	10	9	13	99	66	46,5	41,5	29	24	12,5	10	40	55	10	10	-
K1864.40132306190211	C	10	9	13	99	66	46,5	41,5	29	24	12,5	10	40	55	10	10	-
