K0034Staffa di fissaggio laterale |
Indietro |
|
|
DescrizioneMateriale:Acciaio.Versione:cementato e brunito.Nota:La staffa di fissaggio laterale è un'unità di staffaggio rapido che permette, mediante le ganasce orientabili e l'eccentrico elicoidale, di serrare i pezzi da lavorare contemporaneamente contro le battute fisse e su un appoggio.
Il bloccaggio laterale può essere posizionato e serrato su un sistema modulare tramite la vite di arresto e la bussola di centraggio (v. disegno).
I modelli K0034.006010, K0034.006015, K0034.006030 e K0034.006035 possiedono 2 inserti di metallo duro rotondi.Forza di bloccaggio:K0034.006... = 3800 N
K0034.010... = 7200 NParticolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Forma | Versione 1 | A | B | D | D1 | E | E1 | E2 | E3 | H | H1 | K | K1 | L | L1 | L2 | R | F=Forza di
serraggio
N | CAD | Acc. | Prezzo | Ordinare |
|---|

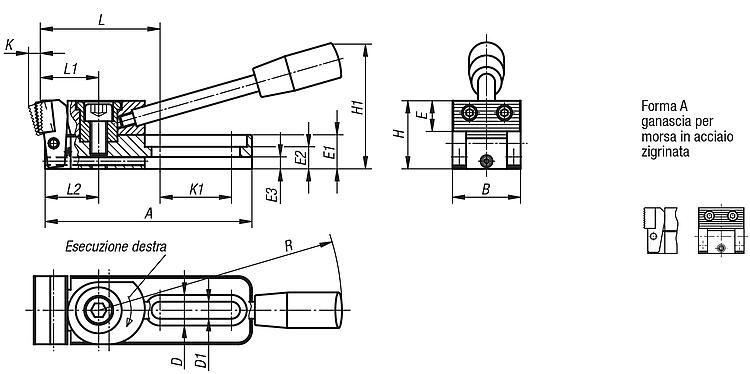

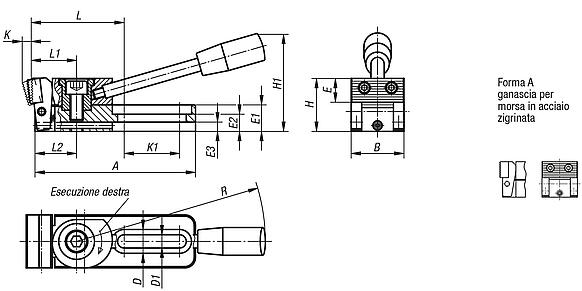

| K0034.006005 | A | a destra | 78 | 25 | 12 | 6,2 | 11 | 12 | 8 | 4 | 25 | 45 | 4 | 26 | 46,5 | 22 | 20 | 110 | 3800 |  | | 0,00 € | | | K0034.010005 | A | a destra | 121,5 | 40 | 18 | 10,2 | 18 | 20 | 13 | 7 | 40 | 74 | 6 | 42 | 71 | 35 | 31,5 | 143 | 7200 | | | 0,00 € | | | K0034.006025 | A | a sinistra | 78 | 25 | 12 | 6,2 | 11 | 12 | 8 | 4 | 25 | 45 | 4 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | 0,00 € | | | K0034.010025 | A | a sinistra | 121,5 | 40 | 18 | 10,2 | 18 | 20 | 13 | 7 | 40 | 74 | 6 | 42 | 71 | 35 | 31,5 | 143 | 7200 | | | 0,00 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Versione 1 | A | B | D | D1 | E | E1 | E2 | E3 | H | H1 | K | K1 | L | L1 | L2 | R | F=Forza di
serraggio
N | CAD | Acc. | Prezzo | Ordinare |
|---|

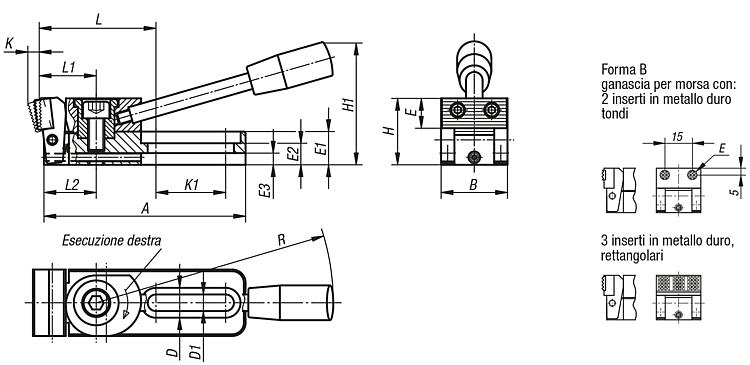

| K0034.006010 | B | a destra | 78 | 25 | 12 | 6,2 | ø8 | 12 | 8 | 4 | 24 | 45 | 3,5 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | 0,00 € | | | K0034.010010 | B | a destra | 121,5 | 40 | 18 | 10,2 | 12,7 | 20 | 13 | 7 | 39 | 74 | 5,5 | 42 | 73 | 35 | 31,5 | 143 | 7200 | | | 0,00 € | | | K0034.006030 | B | a sinistra | 78 | 25 | 12 | 6,2 | ø8 | 12 | 8 | 4 | 24 | 45 | 3,5 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | 0,00 € | | | K0034.010030 | B | a sinistra | 121,5 | 40 | 18 | 10,2 | 12,7 | 20 | 13 | 7 | 39 | 74 | 5,5 | 42 | 73 | 35 | 31,5 | 143 | 7200 | | | 0,00 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Versione 1 | A | B | D
| D1 | D2
max. | D3
min. | E | E1 | E2 | E3 | H | H1 | K | K1 | L | L1 | L2 | R | F=Forza di
serraggio
N | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0034.006015 | C | a destra | 78 | 25 | 12 | 6,2 | 9,5 | 2,5 | ø8 | 12 | 8 | 4 | 24 | 45 | 3,5 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | 0,00 € | | | K0034.010015 | C | a destra | 121,5 | 40 | 18 | 10,2 | 27 | 4,5 | 12,7 | 20 | 13 | 7 | 39 | 74 | 5,5 | 42 | 73 | 35 | 31,5 | 143 | 7200 | | | 0,00 € | | | K0034.006035 | C | a sinistra | 78 | 25 | 12 | 6,2 | 9,5 | 2,5 | ø8 | 12 | 8 | 4 | 24 | 45 | 3,5 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | 0,00 € | | | K0034.010035 | C | a sinistra | 121,5 | 40 | 18 | 10,2 | 27 | 4,5 | 12,7 | 20 | 13 | 7 | 39 | 74 | 5,5 | 42 | 73 | 35 | 31,5 | 143 | 7200 | | | 0,00 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Versione 1 | A | B | D | D1 | E | E1 | E2 | E3 | H | H1 | K | K1 | L | L1 | L2 | R | F=Forza di
serraggio
N | CAD | Acc. | Prezzo | Ordinare |
|---|

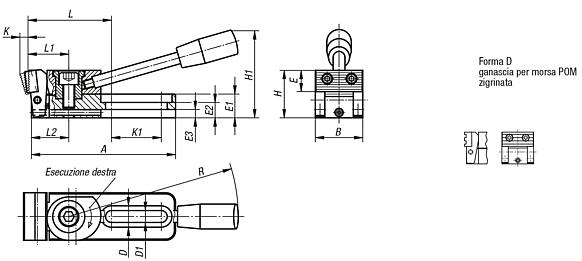

| K0034.006020 | D | a destra | 78 | 25 | 12 | 6,2 | 11 | 12 | 8 | 4 | 25 | 45 | 4 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | 0,00 € | | | K0034.010020 | D | a destra | 121,5 | 40 | 18 | 10,2 | 18 | 20 | 13 | 7 | 40 | 74 | 6 | 42 | 70,5 | 35 | 31,5 | 143 | 7200 | | | 0,00 € | | | K0034.006040 | D | a sinistra | 78 | 25 | 12 | 6,2 | 11 | 12 | 8 | 4 | 25 | 45 | 4 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | 0,00 € | | | K0034.010040 | D | a sinistra | 121,5 | 40 | 18 | 10,2 | 18 | 20 | 13 | 7 | 40 | 74 | 6 | 42 | 70,5 | 35 | 31,5 | 143 | 7200 | | | 0,00 € | |
|
