Descrizione articolo/immagini prodotto

DescrizioneDescrizione del prodotto:Elemento di serraggio con inserto a pendolo ed effetto pull-down per il serraggio diretto in fase di lavorazione preliminare e per la lavorazione di pezzi grezzi.Materiale:Acciaio.Versione:Corpo base brunito.Nota:Grazie alla sua struttura estremamente stabile, alle elevate forze di serraggio e al design compatto, l'elemento di serraggio con effetto di pull-down si presta alla lavorazione preliminare di un serraggio diretto (OP10) con il sistema di serraggio modulare a 5 assi, nonché al serraggio di pezzi grezzi di qualsiasi tipo di piastra e altri manufatti.

Grazie ai supporti oscillanti integrati, il punto di serraggio si adatta alla forma del pezzo. In questo modo è possibile serrare rapidamente e in sicurezza anche geometrie di pezzi oblique.

Diverse varianti di supporti oscillanti coprono un'ampia gamma di applicazioni.

Grazie alle due dimensioni di sistema disponibili e alla regolazione continua del sistema di serraggio, è possibile serrare pezzi di qualsiasi dimensione.

L'altezza di serraggio del pezzo può essere regolata in modo flessibile utilizzando diversi piedini di posizionamento e la regolazione fine.

L'interfaccia per piastre modulari (passo 40/50) e per il sistema di serraggio a punto zero UNILOCK è integrata di serie.Vantaggi:- Effetto pull-down.
- Serraggio di pezzi con geometrie oblique.
- Regolazione orizzontale.
- Sono possibili diverse altezze di supporto dei pezzi.
- Regolazione fine integrata dell'altezza di serraggio. Accessori:- Piedini di posizionamento K0298.
- Flangia di adattamento per sistema di serraggio a trazione K2199.
- Anelli di adattamento K2200.Fornitura1 pz. elemento di serraggio con inserto a pendolo.

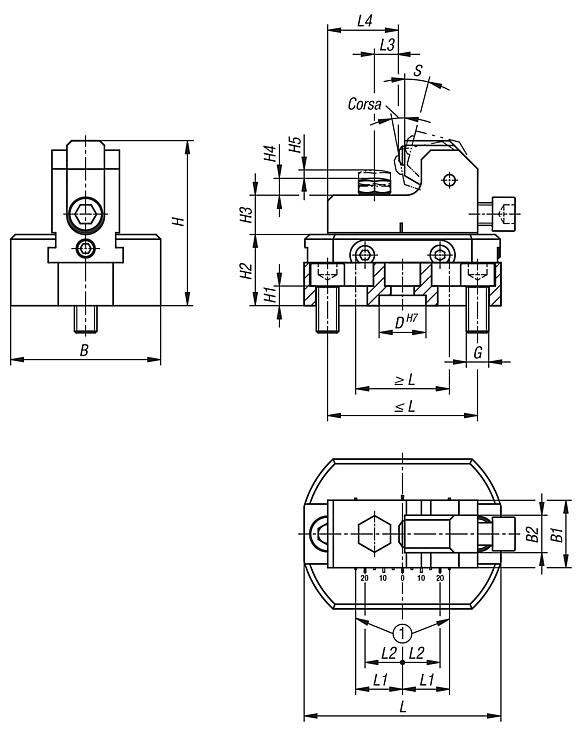

1 pz. piedino di posizionamento K0298.2081.Nota disegno:

1) Attenzione: pericolo di deformazione!
In quest'area non è consentito montare alcun tipo di staffa di serraggio!

Forma A: supporto oscillante, liscio
Forma B: supporto oscillante, con inserto in POM
Forma C: supporto oscillante, con zigrinatura
Forma D: supporto oscillante, con inserto in metallo duro

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K2197 Elemento di serraggio con inserto a pendolo per sistema di serraggio a trazione

339 kB

Disegni

Selezione/filtro articoli

N. ordine	Dimensioni	Forma	B	B1	B2	D	G	H	H1	H2	H3	H4	H5	Corsa	Corsa S	L	L min.	L max.	L1	L2	L3	L4	Coppia di serraggio max. Nm	F max. kN
K2197.121050802	Sistema da 12	A	80	36	20	25	M12	91	10,5	38	21	8	5	12	6,2	105	50	80	25	22,5	13	38	40	20
K2197.121050803	Sistema da 12	B	80	36	20	25	M12	91	10,5	38	21	8	5	12	6,2	105	50	80	25	22,5	13	38	40	20
K2197.121050804	Sistema da 12	C	80	36	20	25	M12	91	10,5	38	21	8	5	12	6,2	105	50	80	25	22,5	13	38	40	20
K2197.121050805	Sistema da 12	D	80	36	20	25	M12	91	10,5	38	21	8	5	12	6,2	105	50	80	25	22,5	13	38	40	20
K2197.161301002	Sistema da 16	A	100	45	25	25	M16	116	13,5	50	25	8	7	12	6,2	130	80	100	33	27,5	18,75	53,75	65	30
K2197.161301003	Sistema da 16	B	100	45	25	25	M16	116	13,5	50	25	8	7	12	6,2	130	80	100	33	27,5	18,75	53,75	65	30
K2197.161301004	Sistema da 16	C	100	45	25	25	M16	116	13,5	50	25	8	7	12	6,2	130	80	100	33	27,5	18,75	53,75	65	30
K2197.161301005	Sistema da 16	D	100	45	25	25	M16	116	13,5	50	25	8	7	12	6,2	130	80	100	33	27,5	18,75	53,75	65	30
