Elemento di serraggio con inserto di presa per sistema di serraggio a trazione
Descrizione articolo/immagini prodotto
DescrizioneDescrizione del prodotto:Elemento di serraggio con inserto di presa ed effetto pull-down per il serraggio diretto in fase di lavorazione preliminare e per la lavorazione di pezzi grezzi.Materiale:Acciaio.Versione:Corpo base brunito. Inserto di presa temprato.Nota:Grazie alla sua struttura estremamente stabile, alle elevate forze di serraggio e al design compatto, l'elemento di serraggio con effetto pull-down si presta alla lavorazione preliminare di un serraggio diretto (OP10) con il sistema di serraggio modulare a 5 assi, nonché al serraggio di pezzi grezzi di qualsiasi tipo di piastra e altri manufatti.
Grazie alle due dimensioni di sistema disponibili e alla regolazione continua del sistema di serraggio, è possibile serrare pezzi di qualsiasi dimensione.
L'altezza di serraggio del pezzo può essere regolata in modo flessibile utilizzando diversi piedini di posizionamento e la regolazione fine.
L'interfaccia per piastre modulari (passo 40/50) e per il sistema di serraggio a punto zero UNILOCK è integrata di serie.Vantaggi:- Effetto pull-down. - Regolazione orizzontale. - Sono possibili diverse altezze di supporto dei pezzi. - Regolazione fine integrata dell'altezza di serraggio. Accessori:- Piedini di posizionamento K0298. - Flangia di adattamento per sistema di serraggio a trazione K2199. - Anelli di adattamento K2200.Fornitura1 pz. elemento di serraggio con inserto di presa. 1 pz. piedino di posizionamento K0298.2081.Nota disegno:

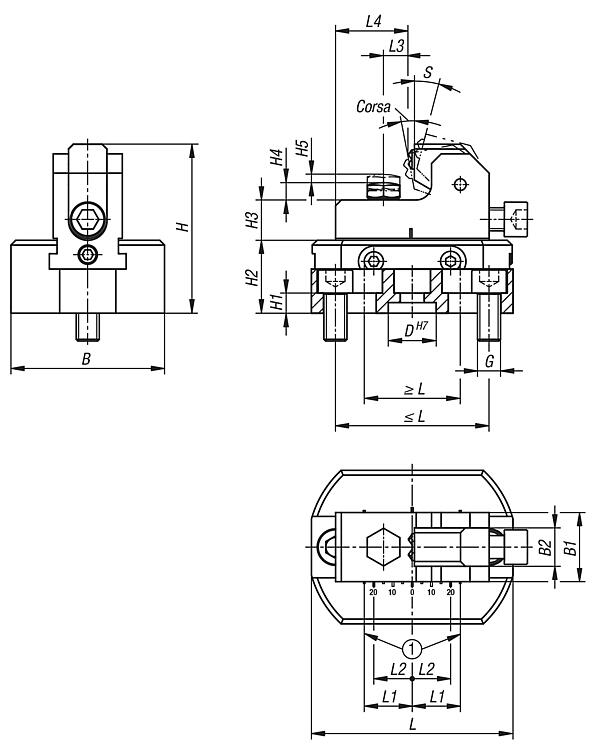

1) Attenzione: pericolo di deformazione! In quest'area non è consentito montare alcun tipo di staffa di serraggio!
Particolarità:
DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
