Stahovací spony, nastavitelné otvory pro přišroubování viditelné
Popis zboží/obrázky produktu
PopisMateriál:Ocel nebo nerezová ocel 1.4301.Provedení: Pozinkováno, modře pasivováno. Nerezová ocel, bez povrchové úpravy.Upozornění:Nastavitelné stahovací spony slouží jako bezpečný uzavírací systém pro průmyslové aplikace. Překročením mrtvého bodu drží pevně i při vibracích. Dále se vyznačují velmi stabilním provedením a nízkou konstrukční výškou.
Po zaháknutí upínacího háku v protikusu lze díly, které mají být spojeny, napnutím rukojeti k sobě přitáhnout až o 6 mm. K vyrovnání tolerancí a k vytvoření dostatečného napětí lze upínací hák nastavit jeho otáčením (M6).
Stahovací spony lze přišroubovat nebo přinýtovat.
Protikusy je nutno objednat zvlášť.
Přídržná síla F1 se vztahuje na stahovací sponu, nikoliv na protikus.Příslušenství:Protikus K0048.Odkaz na výkres:

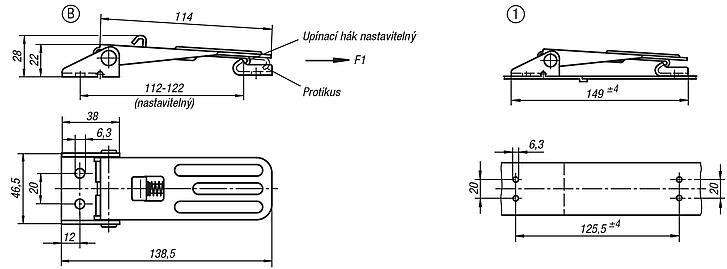

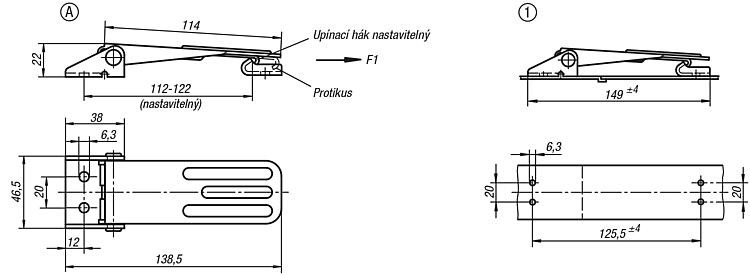

Provedení A standardní Provedení B s pojistkou Provedení C se zamykacím kroužkem
1) Děrové šablony pro montáž s protihákem
Zvláštnost:
