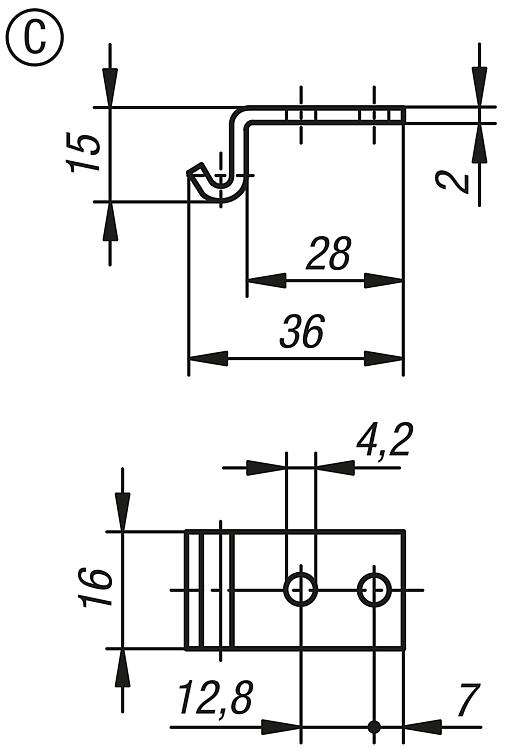

K0046_GHCGegenhaken Form C |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Ausführung:verzinkt, blau passiviert.
Edelstahl blank.Hinweis:Einstellbare Spannverschlüsse dienen als sicheres Verschlusssystem für industrielle Anwendungen. Durch die Totpunktüberschreitung halten sie vibrationsfest.
Nachdem der Spannhaken im Gegenhaken eingehakt worden ist, können die zu verbindenden Teile durch Anspannen des Griffteils bis zu 5 mm zusammengezogen werden. Um Toleranzen auszugleichen oder um genügend Spannung aufzubauen kann der Spannhaken über eine Spindel (M5) verstellt werden.
Die Spannverschlüsse können angeschraubt oder angenietet werden.
Jeder Gegenhaken ist mit jedem Spannverschluss kombinierbar.
Gegenhaken in der gewünschten Ausführung bitte separat bestellen.
Die Haltekraft F1 bezieht sich auf den Spannverschluss nicht auf den Gegenhaken.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
| Bestellnummer | Material
Grundkörper | Form | CAD | Zub. | Preis | Bestellen |
|---|
| K0046.9342381 | Stahl | C |  | | auf Anfrage | | | K0046.9342382 | Edelstahl | C | | | auf Anfrage | |
