Spannverschlüsse Stahl oder Edelstahl mit Spannbügel bis 2000N, Anschraubbohrungen verdeckt
K0044

Spannverschlüsse Stahl oder Edelstahl mit Spannbügel bis 2000N,...

zurück

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:

Stahl oder Edelstahl 1.4301.

Ausführung:verzinkt, blau passiviert.
Edelstahl blank.
Hinweis:Spannverschlüsse mit Spannbügel zum sicheren Halten und Verschließen von Klappen, Behälterdeckeln, Maschinenverkleidungen und dergleichen. Durch die Totpunktüberschreitung halten sie vibrationsfest.
Die Befestigungskraft wird über das Verspannen eines Spannbügels aufgebracht.

Mit Hilfe der Bohrung D2 können Spannverschlüsse gegen unbeabsichtigtes Lösen gesichert oder verplombt werden.

Die Spannverschlüsse können angeschraubt oder angenietet werden.

Gegenhaken bitte separat bestellen.

Die Haltekraft F1 bezieht sich auf den Spannverschluss nicht auf den Gegenhaken.
Zubehör:Gegenhaken K0044.Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt K0044 Spannverschlüsse Stahl oder Edelstahl mit Spannbügel bis 2000N, Anschraubbohrungen verdeckt 168 kB

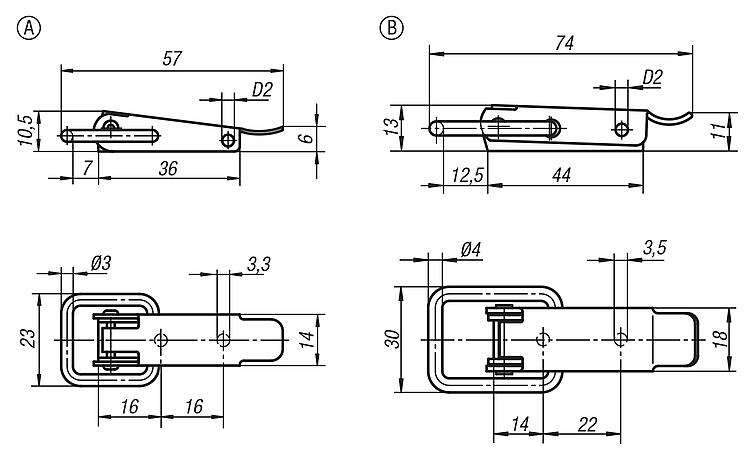

Zeichnungen (Gesamtübersicht)

Spannverschlüsse Stahl oder Edelstahl mit Spannbügel bis 2000N, Anschraubbohrungen verdeckt

Spannverschlüsse Stahl oder Edelstahl mit Spannbügel bis 2000N, Anschraubbohrungen verdeckt, Form A

mehr Info

Zeichnungen

Spannverschlüsse Stahl oder Edelstahl mit Spannbügel bis 2000N, Anschraubbohrungen verdeckt, Form A

Artikelauswahl/-filter

BestellnummerBenennungMaterial
Grundkörper
FormD2Haltekraft
F1
N
CADZub.PreisBestellen
K0044.1330571SpannverschlussStahlA2,81000 0.00 €
K0044.1330572SpannverschlussEdelstahlA2,81000 0.00 €

Spannverschlüsse Stahl oder Edelstahl mit Spannbügel bis 2000N, Anschraubbohrungen verdeckt, Form B

mehr Info

Zeichnungen

Spannverschlüsse Stahl oder Edelstahl mit Spannbügel bis 2000N, Anschraubbohrungen verdeckt, Form B

Artikelauswahl/-filter

BestellnummerBenennungMaterial
Grundkörper
FormD2Haltekraft
F1
N
CADZub.PreisBestellen
K0044.2350741SpannverschlussStahlB3,22000 0.00 €
K0044.2350742SpannverschlussEdelstahlB3,22000 0.00 €
