Spannverschlüsse einstellbar Anschraubbohrungen sichtbar
K0048

Spannverschlüsse einstellbar Anschraubbohrungen sichtbar

zurück

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Stahl oder Edelstahl 1.4301.Ausführung:verzinkt, blau passiviert.
Edelstahl blank.
Hinweis:Einstellbare Spannverschlüsse dienen als sicheres Verschlusssystem für industrielle Anwendungen. Durch die Totpunktüberschreitung halten sie vibrationsfest. Weiterhin zeichnen sie sich durch eine sehr stabile Ausführung und eine niedrige Bauhöhe aus.

Nachdem der Spannhaken im Gegenhaken eingehakt worden ist, können die zu verbindenden Teile durch Anspannen des Griffteils bis zu 6 mm zusammengezogen werden. Um Toleranzen auszugleichen oder um genügend Spannung aufzubauen kann der Spannhaken über eine Spindel (M6) verstellt werden.

Die Spannverschlüsse können angeschraubt oder angenietet werden.

Gegenhaken bitte separat bestellen.

Die Haltekraft F1 bezieht sich auf den Spannverschluss nicht auf den Gegenhaken.

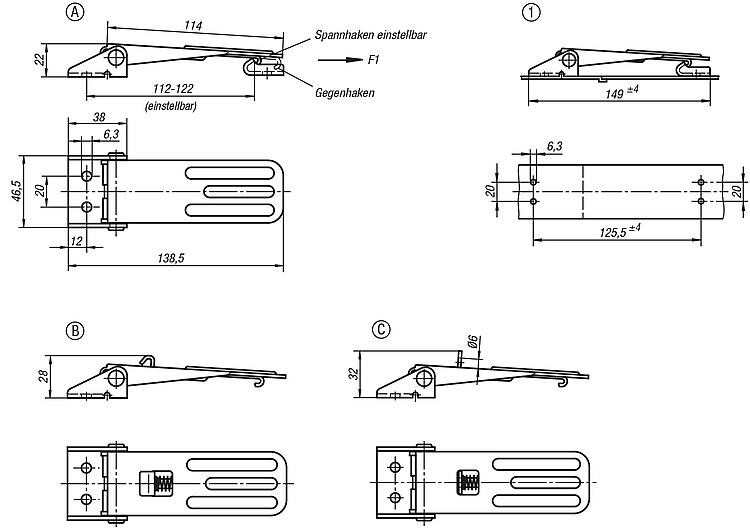

Zeichnungshinweis:
Form A Standard
Form B mit Sicherung
Form C mit Schlossöse

1) Lochbild für Montage mit Gegenhaken
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt K0048 Spannverschlüsse einstellbar Anschraubbohrungen sichtbar 186 kB

Zeichnungen (Gesamtübersicht)

Spannverschlüsse einstellbar Anschraubbohrungen sichtbar

Spannverschlüsse einstellbar Anschraubbohrungen sichtbar Form A

mehr Info

Zeichnungen

Spannverschlüsse einstellbar Anschraubbohrungen sichtbar Form A

Artikelauswahl/-filter

BestellnummerMaterial
Grundkörper
FormHaltekraft
F1
N
CADZub.PreisBestellen
K0048.1631391StahlA4000 0.00 €
K0048.1631392EdelstahlA4000 0.00 €

Spannverschlüsse einstellbar Anschraubbohrungen sichtbar Form B

mehr Info

Zeichnungen

Spannverschlüsse einstellbar Anschraubbohrungen sichtbar Form B

Artikelauswahl/-filter

BestellnummerMaterial
Grundkörper
FormHaltekraft
F1
N
CADZub.PreisBestellen
K0048.2631391StahlB4000 0.00 €
K0048.2631392EdelstahlB4000 0.00 €

Spannverschlüsse einstellbar Anschraubbohrungen sichtbar Form C

mehr Info

Zeichnungen

Spannverschlüsse einstellbar Anschraubbohrungen sichtbar Form C

Artikelauswahl/-filter

BestellnummerMaterial
Grundkörper
FormHaltekraft
F1
N
CADZub.PreisBestellen
K0048.3631391StahlC4000 0.00 €
K0048.3631392EdelstahlC4000 0.00 €

Gegenhaken Form A

mehr Info

Zeichnungen

Gegenhaken Form A

Artikelauswahl/-filter

BestellnummerMaterial
Grundkörper
FormCADZub.PreisBestellen
K0048.9163281StahlA 0.00 €
K0048.9163282EdelstahlA 0.00 €
