K1167Keilspanner Stahl, mit Keilflächen |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Vergütungsstahl.Ausführung:Spannbacken gehärtet (33-39 HRC) und brüniert.Hinweis:Die Keilspanner eignen sich durch ihr Funktionsprinzip für Mehrfachaufspannung.
Durch die Keilflächen werden große Spannkräfte erreicht.
Wahlweise können die Keilspanner mit Zylinderschraube oder Senkschraube bestellt werden.

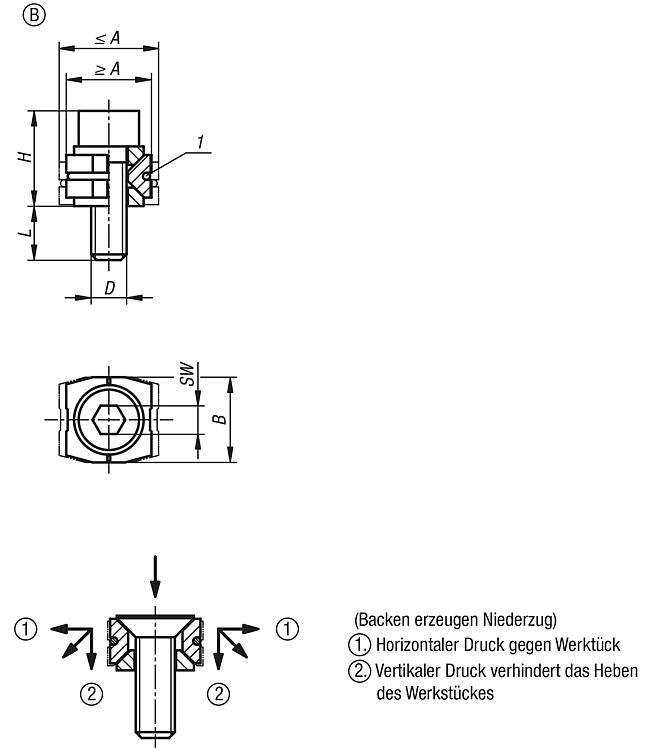

Keilspanner mit Niederzugwirkung.Zeichnungshinweis:Das Maß L bezieht sich auf das Maß ≤A.
Das Maß H bezieht sich auf das Maß ≥A.
1) O-Ring DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

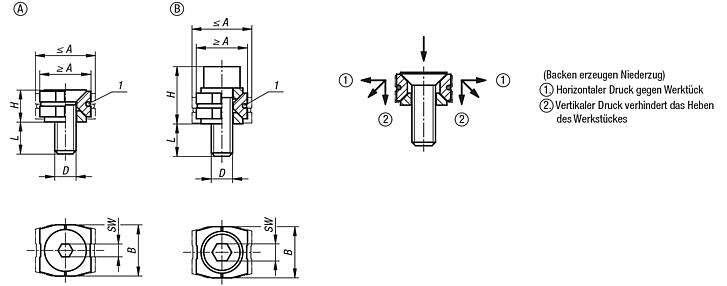

Zeichnungen (Gesamtübersicht) |
Keilspanner Stahl, mit Keilflächen, mit Senkschraube, Form A |
mehr Info |
| Bestellnummer | Form | A
min. | A
max. | B | D | H | L | SW | Spannkraft
max. kN | Anzieh-
drehmoment
max. Nm | CAD | Zub. | Preis | Bestellen |
|---|
| K1167.11205 | A | 12 | 14 | 12 | M5X15 | 7,5 | 9,5 | 3 | 2 | 4,3 |  | | 0.00 € | | | K1167.11506 | A | 15 | 17 | 14,8 | M6X16 | 8,7 | 9,3 | 4 | 3,5 | 7,3 | | | 0.00 € | | | K1167.11808 | A | 18,5 | 21,5 | 18,4 | M8X20 | 11,8 | 11,3 | 5 | 5 | 18 | | | 0.00 € | |
|
Keilspanner Stahl, mit Keilflächen, mit Zylinderschraube, Form B |
mehr Info |
| Bestellnummer | Form | A
min. | A
max. | B | D | H | L | SW | Spannkraft
max. kN | Anzieh-
drehmoment
max. Nm | CAD | Zub. | Preis | Bestellen |
|---|
| K1167.21205 | B | 12 | 14 | 12 | M5X16 | 13,4 | 9,6 | 4 | 3 | 5,4 | | | 0.00 € | | | K1167.21506 | B | 15 | 17 | 14,8 | M6X18 | 15,8 | 10,2 | 5 | 4,5 | 9,1 | | | 0.00 € | | | K1167.21808 | B | 18,5 | 21,5 | 18,4 | M8X25 | 21,2 | 14,9 | 6 | 9 | 22 | | | 0.00 € | |
|
