K0493Tube carré et rond |
retour |
|
|
DescriptionMatière :Acier 1.0037. Aluminium EN AW-6060.Finition :Acier zingué. Aluminium anodisé.Nota :Les tolérances des tubes ronds et carrés sont adaptées individuellement à ce système de serrage.
*Les tubes carrés en aluminium 10X10 sont uniquement disponibles sous forme de matériau plein.Sur demande :- découpe sur mesure (L max. 5 000 mm) - tubes en inox (L max. 3 000 mm) Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
Référence | Matière du corps de base | Description | D1 | D2 | L | CAO | Acc. | Prix | Commander |
---|
K0493.0112X500 | acier | Ø12 x 1,5 | 12 ±0,1 | 9 | 500 |  | | Sur demande | | K0493.0112X1000 | acier | Ø12 x 1,5 | 12 ±0,1 | 9 | 1000 |  | | Sur demande | | K0493.0112X2000 | acier | Ø12 x 1,5 | 12 ±0,1 | 9 | 2000 |  | | Sur demande | | K0493.0114X500 | acier | Ø14 x 1,5 | 14 ±0,1 | 11 | 500 |  | | Sur demande | | K0493.0114X1000 | acier | Ø14 x 1,5 | 14 ±0,1 | 11 | 1000 |  | | Sur demande | | K0493.0114X2000 | acier | Ø14 x 1,5 | 14 ±0,1 | 11 | 2000 |  | | Sur demande | | K0493.0115X500 | acier | Ø15 x 1,5 | 15 ±0,1 | 12 | 500 |  | | Sur demande | | K0493.0115X1000 | acier | Ø15 x 1,5 | 15 ±0,1 | 12 | 1000 |  | | Sur demande | | K0493.0115X2000 | acier | Ø15 x 1,5 | 15 ±0,1 | 12 | 2000 |  | | Sur demande | | K0493.0116X500 | acier | Ø16 x 1,5 | 16 ±0,1 | 13 | 500 |  | | Sur demande | | K0493.0116X1000 | acier | Ø16 x 1,5 | 16 ±0,1 | 13 | 1000 |  | | Sur demande | | K0493.0116X2000 | acier | Ø16 x 1,5 | 16 ±0,1 | 13 | 2000 |  | | Sur demande | | K0493.0118X500 | acier | Ø18 x 1,5 | 18 ±0,1 | 15 | 500 |  | | Sur demande | | K0493.0118X1000 | acier | Ø18 x 1,5 | 18 ±0,1 | 15 | 1000 |  | | Sur demande | | K0493.0118X2000 | acier | Ø18 x 1,5 | 18 ±0,1 | 15 | 2000 |  | | Sur demande | | K0493.0120X500 | acier | Ø20 x 2 | 20 ±0,1 | 16 | 500 |  | | Sur demande | | K0493.0120X1000 | acier | Ø20 x 2 | 20 ±0,1 | 16 | 1000 |  | | Sur demande | | K0493.0120X2000 | acier | Ø20 x 2 | 20 ±0,1 | 16 | 2000 |  | | Sur demande | | K0493.0125X500 | acier | Ø25 x 2 | 25 ±0,1 | 21 | 500 |  | | Sur demande | | K0493.0125X1000 | acier | Ø25 x 2 | 25 ±0,1 | 21 | 1000 |  | | Sur demande | | K0493.0125X2000 | acier | Ø25 x 2 | 25 ±0,1 | 21 | 2000 |  | | Sur demande | | K0493.0130X500 | acier | Ø30 x 2 | 30 ±0,1 | 26 | 500 |  | | Sur demande | | K0493.0130X1000 | acier | Ø30 x 2 | 30 ±0,1 | 26 | 1000 |  | | Sur demande | | K0493.0130X2000 | acier | Ø30 x 2 | 30 ±0,1 | 26 | 2000 |  | | Sur demande | | K0493.0140X500 | acier | Ø40 x 4 | 40 ±0,15 | 32 | 500 |  | | Sur demande | | K0493.0140X1000 | acier | Ø40 x 4 | 40 ±0,15 | 32 | 1000 |  | | Sur demande | | K0493.0140X2000 | acier | Ø40 x 4 | 40 ±0,15 | 32 | 2000 |  | | Sur demande | | K0493.0150X500 | acier | Ø50 x 4 | 50 ±0,2 | 42 | 500 |  | | Sur demande | | K0493.0150X1000 | acier | Ø50 x 4 | 50 ±0,2 | 42 | 1000 |  | | Sur demande | | K0493.0150X2000 | acier | Ø50 x 4 | 50 ±0,2 | 42 | 2000 |  | | Sur demande | | K0493.0220X500 | aluminium | Ø20 x 3 | 20 ±0,1 | 14 | 500 |  | | Sur demande | | K0493.0220X1000 | aluminium | Ø20 x 3 | 20 ±0,1 | 14 | 1000 |  | | Sur demande | | K0493.0220X2000 | aluminium | Ø20 x 3 | 20 ±0,1 | 14 | 2000 |  | | Sur demande | | K0493.0230X500 | aluminium | Ø30 x 2 | 30 ±0,1 | 26 | 500 |  | | Sur demande | | K0493.0230X1000 | aluminium | Ø30 x 2 | 30 ±0,1 | 26 | 1000 |  | | Sur demande | | K0493.0230X2000 | aluminium | Ø30 x 2 | 30 ±0,1 | 26 | 2000 |  | | Sur demande | | K0493.0240X500 | aluminium | Ø40 x 3 | 40 ±0,15 | 34 | 500 |  | | Sur demande | | K0493.0240X1000 | aluminium | Ø40 x 3 | 40 ±0,15 | 34 | 1000 |  | | Sur demande | | K0493.0240X2000 | aluminium | Ø40 x 3 | 40 ±0,15 | 34 | 2000 |  | | Sur demande | | K0493.0250X500 | aluminium | Ø50 x 3 | 50 ±0,2 | 44 | 500 |  | | Sur demande | | K0493.0250X1000 | aluminium | Ø50 x 3 | 50 ±0,2 | 44 | 1000 |  | | Sur demande | | K0493.0250X2000 | aluminium | Ø50 x 3 | 50 ±0,2 | 44 | 2000 |  | | Sur demande | |
|
Sélection/filtre d'articles |
|

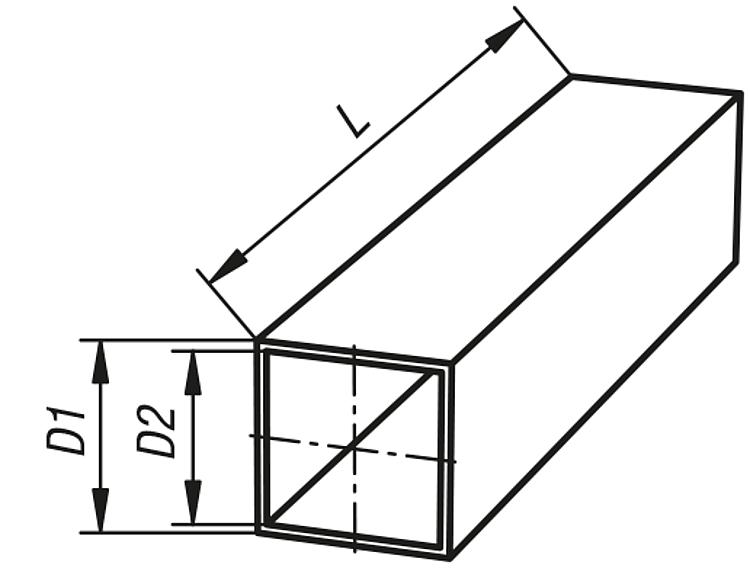

Référence | Matière du corps de base | Description | D1 | D2 | L | CAO | Acc. | Prix | Commander |
---|
K0493.4120X500 | acier | 20 x 20 x 1 | 20 ±0,3 | 18 | 500 |  | | Sur demande | | K0493.4120X1000 | acier | 20 x 20 x 1 | 20 ±0,3 | 18 | 1000 |  | | Sur demande | | K0493.4120X2000 | acier | 20 x 20 x 1 | 20 ±0,3 | 18 | 2000 |  | | Sur demande | | K0493.4125X500 | acier | 25 x 25 x 1,5 | 25 ±0,3 | 22 | 500 | | | Sur demande | | K0493.4125X1000 | acier | 25 x 25 x 1,5 | 25 ±0,3 | 22 | 1000 | | | Sur demande | | K0493.4125X2000 | acier | 25 x 25 x 1,5 | 25 ±0,3 | 22 | 2000 | | | Sur demande | | K0493.4130X500 | acier | 30 x 30 x 2 | 30 ±0,3 | 26 | 500 |  | | Sur demande | | K0493.4130X1000 | acier | 30 x 30 x 2 | 30 ±0,3 | 26 | 1000 |  | | Sur demande | | K0493.4130X2000 | acier | 30 x 30 x 2 | 30 ±0,3 | 26 | 2000 |  | | Sur demande | | K0493.4140X500 | acier | 40 x 40 x 3 | 40 ±0,4 | 34 | 500 |  | | Sur demande | | K0493.4140X1000 | acier | 40 x 40 x 3 | 40 ±0,4 | 34 | 1000 |  | | Sur demande | | K0493.4140X2000 | acier | 40 x 40 x 3 | 40 ±0,4 | 34 | 2000 |  | | Sur demande | | K0493.4210X500 | aluminium | 10 x 10 | 10* | - | 500 |  | | Sur demande | | K0493.4210X1000 | aluminium | 10 x 10 | 10* | - | 1000 |  | | Sur demande | | K0493.4210X2000 | aluminium | 10 x 10 | 10* | - | 2000 |  | | Sur demande | | K0493.4220X500 | aluminium | 20 x 20 x 1,5 | 20 ±0,2 | 17 | 500 |  | | Sur demande | | K0493.4220X1000 | aluminium | 20 x 20 x 1,5 | 20 ±0,2 | 17 | 1000 |  | | Sur demande | | K0493.4220X2000 | aluminium | 20 x 20 x 1,5 | 20 ±0,2 | 17 | 2000 |  | | Sur demande | | K0493.4230X500 | aluminium | 30 x 30 x 2 | 30 ±0,2 | 26 | 500 |  | | Sur demande | | K0493.4230X1000 | aluminium | 30 x 30 x 2 | 30 ±0,2 | 26 | 1000 |  | | Sur demande | | K0493.4230X2000 | aluminium | 30 x 30 x 2 | 30 ±0,2 | 26 | 2000 |  | | Sur demande | | K0493.4240X500 | aluminium | 40 x 40 x 4 | 40 ±0,3 | 32 | 500 |  | | Sur demande | | K0493.4240X1000 | aluminium | 40 x 40 x 4 | 40 ±0,3 | 32 | 1000 |  | | Sur demande | | K0493.4240X2000 | aluminium | 40 x 40 x 4 | 40 ±0,3 | 32 | 2000 |  | | Sur demande | |
|
