K1098Spine di posizione ECO in acciaio o acciaio inox con impugnatura... |
Indietro |
|
|
DescrizioneMateriale:Modello in acciaio:
Perno di bloccaggio non temprato:
Corpo filettato in acciaio.
Perno di bloccaggio 1.4305.
Modello in acciaio inox:
Perno di bloccaggio non temprato:
Corpo filettato e perno di bloccaggio 1.4305.
Impugnatura a fungo in materiale termoplastico grigio nerastro.
Frenafiletto poliammide blu. Versione:Modello in acciaio:
Perno di bloccaggio non temprato.
Bussola filettata passivata blu.
Perno di bloccaggio non trattato.
Versione in acciaio inox:
Perno di bloccaggio non temprato.
Elementi in acciaio non trattato.Nota:Le spine di posizione vengono utilizzate dove si deve impedire una modifica della posizione d'arresto per effetto di forze trasversali. Solo dopo il disinnesto manuale della spina è possibile modificare la posizione d'arresto. Le spine di posizione con filettatura e perni di bloccaggio non rettificati e non temprati sono un'alternativa economica alle spine di posizione esistenti. Questa precisione è sufficiente per molte applicazioni. Le tolleranze di produzione minori rendono inoltre questi prodotti meno sensibili a errori di allineamento che possono verificarsi all'allineamento delle spine di posizione rispetto al foro nel contropezzo. Grazie al frenafiletto è possibile definire con precisione la profondità di montaggio sui componenti presenti, evitando così l'utilizzo di battute.
Il frenafiletto è un rivestimento in poliammide bloccante applicato su punti specifici. I momenti torcenti di avvitamento e svitamento sono valori puramente indicativi.

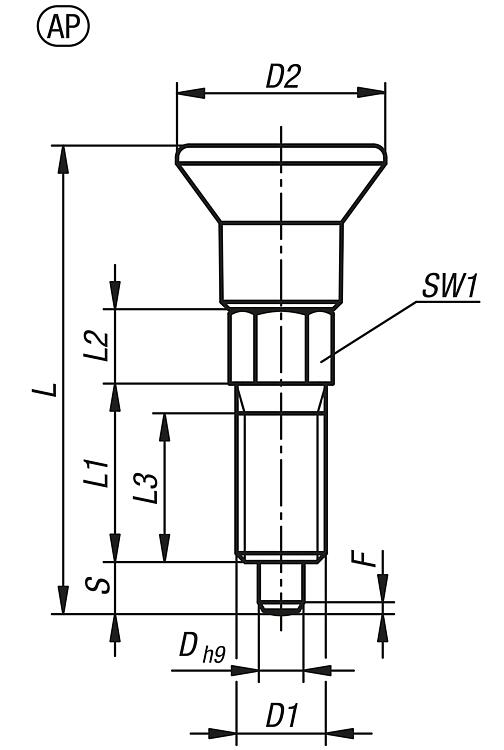

Su richiesta:Esecuzioni speciali e filettatura a passo fine.Nota disegno:Forma AP: senza incavo d'arresto, senza controdado

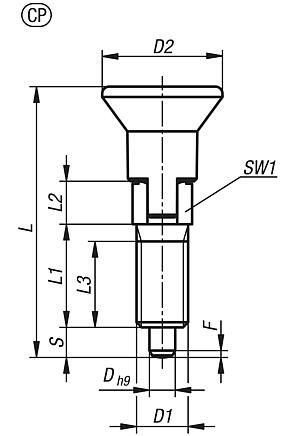

Forma CP: con incavo d'arresto, senza controdado DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Spine di posizione ECO in acciaio o acciaio inox con impugnatura a fungo in plastica e frenafiletto |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Materiale
corpo base | Forma | D | D1 | D2 | L | L1 | L2 | L3 | Corsa
S | SW1 | F x 30° | Forza
elastica inizio
F1 ca. N | Forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| K1098.091903060 | acciaio | AP | 3 | M6 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 0,8 | 4 | 10 |  | | 3,27 € | | | K1098.091004060 | acciaio | AP | 4 | M6 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 1 | 6 | 12 | | | 3,30 € | | | K1098.091105080 | acciaio | AP | 5 | M8 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 1,3 | 6 | 12 | | | 3,75 € | | | K1098.091206100 | acciaio | AP | 6 | M10 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 1,8 | 8 | 15 | | | 4,10 € | | | K1098.091308120 | acciaio | AP | 8 | M12 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 2,3 | 8 | 19 | | | 4,83 € | | | K1098.191903060 | acciaio inox | AP | 3 | M6 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 0,8 | 4 | 10 | | | 3,65 € | | | K1098.191004060 | acciaio inox | AP | 4 | M6 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 1 | 6 | 12 | | | 3,68 € | | | K1098.191105080 | acciaio inox | AP | 5 | M8 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 1,3 | 6 | 12 | | | 4,20 € | | | K1098.191206100 | acciaio inox | AP | 6 | M10 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 1,8 | 8 | 15 | | | 4,56 € | | | K1098.191308120 | acciaio inox | AP | 8 | M12 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 2,3 | 8 | 19 | | | 5,45 € | |
|
Spine di posizione ECO in acciaio o acciaio inox con impugnatura a fungo in plastica, frenafiletto e incavo di arresto |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Materiale
corpo base | Forma | D | D1 | D2 | L | L1 | L2 | L3 | Corsa
S | SW1 | F x 30° | Forza
elastica inizio
F1 ca. N | Forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| K1098.093903060 | acciaio | CP | 3 | M6 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 0,8 | 4 | 10 | | | 3,37 € | | | K1098.093004060 | acciaio | CP | 4 | M6 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 1 | 6 | 12 | | | 3,39 € | | | K1098.093105080 | acciaio | CP | 5 | M8 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 1,3 | 6 | 12 | | | 3,87 € | | | K1098.093206100 | acciaio | CP | 6 | M10 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 1,8 | 8 | 15 | | | 4,33 € | | | K1098.093308120 | acciaio | CP | 8 | M12 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 2,3 | 8 | 19 | | | 5,28 € | | | K1098.193903060 | acciaio inox | CP | 3 | M6 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 0,8 | 4 | 10 | | | 3,72 € | | | K1098.193004060 | acciaio inox | CP | 4 | M6 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 1 | 6 | 12 | | | 3,73 € | | | K1098.193105080 | acciaio inox | CP | 5 | M8 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 1,3 | 6 | 12 | | | 4,39 € | | | K1098.193206100 | acciaio inox | CP | 6 | M10 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 1,8 | 8 | 15 | | | 4,87 € | | | K1098.193308120 | acciaio inox | CP | 8 | M12 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 2,3 | 8 | 19 | | | 5,80 € | |
|
