      - Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica e frenafiletto

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneDescrizione del prodotto:Le spine di posizionamento vengono utilizzate quando si vuole impedire una variazione della posizione di arresto dovuta a forze trasversali. Solo dopo il disinnesto manuale del perno è possibile modificare la posizione d'arresto.
Se il disinnesto deve prolungarsi nel tempo e se occorre evitare che il perno di bloccaggio si sblocchi, si raccomanda la forma CP.
Grazie al frenafiletto è possibile stabilire con precisione la profondità di montaggio in base ai componenti disponibili, evitando così l'utilizzo di battute.
Il frenafiletto è un rivestimento in poliammide aderente applicato su punti specifici.Materiale:

Versione in acciaio:
Corpo filettato e perno di bloccaggio in acciaio automatico.
Versione in acciaio inox:
Corpo filettato 1.4305.
Perno di bloccaggio 1.4034.

Impugnatura a fungo in materiale termoplastico.
Frenafiletto in poliammide.

Versione:Versione in acciaio:
corpo filettato brunito.
Perno di bloccaggio temprato, rettificato e brunito.

Versione in acciaio inox:
corpo filettato grezzo.
Perno di bloccaggio temprato e rettificato, grezzo.

Impugnatura a fungo grigio nerastro RAL7021.

Frenafiletto blu.Nota:Il frenafiletto è un rivestimento bloccante in poliammide, applicato su punti specifici del filetto (a macchia).Su richiesta:Versioni speciali.Nota disegno:

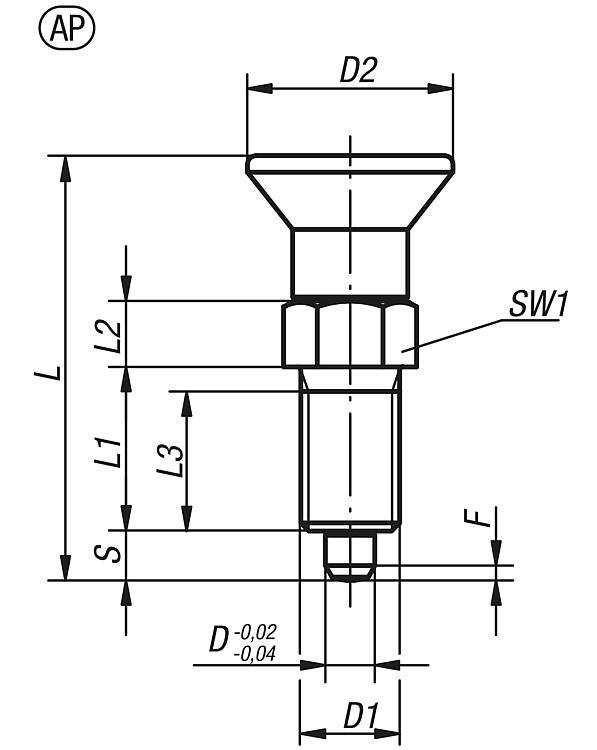

Forma AP: senza incavo d'arresto, senza controdado

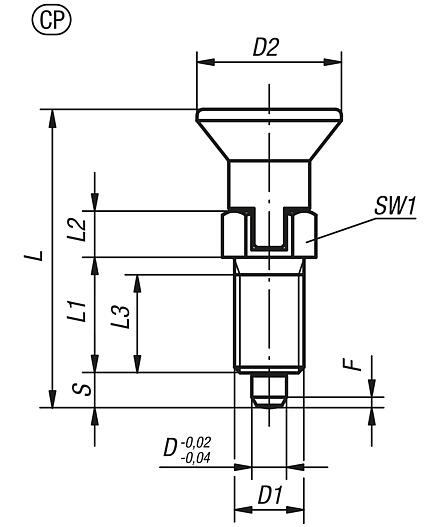

Forma CP: con incavo d'arresto, senza controdado

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K1096 Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica e frenafiletto

210 kB

Disegni (sintesi completa)

Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica e frenafiletto

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Materiale corpo base	Forma	D	D1	D2	L	L1	L2	L3	Corsa S	SW1	F x 30°	Forza elastica inizio F1 ca. N	Forza elastica fine F2 ca. N	Prezzo
K1096.91903	acciaio	AP	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	4,5	10	7,28 €
K1096.91004	acciaio	AP	4	M8x1	18	38,5	15	6	13	4	10	1	6	12	6,90 €
K1096.91105	acciaio	AP	5	M10x1	21	43,5	17	7	15	5	13	1,3	5	12	6,56 €
K1096.91206	acciaio	AP	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	6	14	7,30 €
K1096.91308	acciaio	AP	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	9,71 €
K1096.91410	acciaio	AP	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	34	13,83 €
K1096.91412	acciaio	AP	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	15,20 €
K1096.91516	acciaio	AP	16	M24x2	40	96	32	18	28	16	27	3,2	20	46	17,28 €
K1096.091903	acciaio inox	AP	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	4,5	10	12,65 €
K1096.091004	acciaio inox	AP	4	M8x1	18	38,5	15	6	13	4	10	1	6	12	12,03 €
K1096.091105	acciaio inox	AP	5	M10x1	21	43,5	17	7	15	5	13	1,3	5	12	11,48 €
K1096.091206	acciaio inox	AP	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	6	14	13,47 €
K1096.091308	acciaio inox	AP	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	17,99 €
K1096.091410	acciaio inox	AP	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	34	29,71 €
K1096.091412	acciaio inox	AP	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	32,66 €
K1096.091516	acciaio inox	AP	16	M24x2	40	96	32	18	28	16	27	3,2	20	46	37,13 €

Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica, frenafiletto e incavo d'arresto

Maggiori informazioni

Disegni

Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica, frenafiletto e incavo d'arresto

Selezione/filtro articoli

N. ordine	Materiale corpo base	Forma	D	D1	D2	L	L1	L2	L3	Corsa S	SW1	F x 30°	Forza elastica inizio F1 ca. N	Forza elastica fine F2 ca. N	Prezzo
K1096.93903	acciaio	CP	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	4,5	10	8,93 €
K1096.93004	acciaio	CP	4	M8x1	18	38,5	15	6	13	4	10	1	6	12	8,51 €
K1096.93105	acciaio	CP	5	M10x1	21	43,5	17	7	15	5	13	1,3	5	12	8,11 €
K1096.93206	acciaio	CP	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	6	14	9,11 €
K1096.93308	acciaio	CP	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	11,24 €
K1096.93410	acciaio	CP	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	34	17,84 €
K1096.93412	acciaio	CP	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	19,61 €
K1096.93516	acciaio	CP	16	M24x2	40	96	32	18	28	16	27	3,2	20	46	22,30 €
K1096.093903	acciaio inox	CP	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	4,5	10	14,06 €
K1096.093004	acciaio inox	CP	4	M8x1	18	38,5	15	6	13	4	10	1	6	12	13,42 €
K1096.093105	acciaio inox	CP	5	M10x1	21	43,5	17	7	15	5	13	1,3	5	12	12,76 €
K1096.093206	acciaio inox	CP	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	6	14	15,03 €
K1096.093308	acciaio inox	CP	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	20,49 €
K1096.093410	acciaio inox	CP	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	34	37,99 €
K1096.093412	acciaio inox	CP	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	41,76 €
K1096.093516	acciaio inox	CP	16	M24x2	40	96	32	18	28	16	27	3,2	20	46	47,49 €
