K2109Spine di posizione in acciaio o acciaio inox versione corta con... |
Indietro |
|
|
DescrizioneDescrizione del prodotto:Le spine di posizione vengono utilizzate per impedire una modifica della posizione d'arresto per effetto di forze trasversali. Solo dopo il disinnesto manuale del perno è possibile modificare la posizione d'arresto. Con questa spina di posizione, il disinnesto si ottiene mediante maniglia a leva eccentrica. La spina di posizione resta disinnestata se la leva di serraggio viene mossa oltre il punto morto della leva eccentrica.
L'impugnatura eccentrica ergonomica consente una facile manipolazione con poco sforzo. Materiale:Versione:Modello in acciaio:
corpo filettato brunito.
Perno di bloccaggio temprato, rettificato e brunito.
Modello in acciaio inox:
corpo filettato non trattato.
Perno di bloccaggio rettificato e non trattato.
Leva colore nero o rosso traffico RAL 3020. Range di temperatura: Temperatura di utilizzo costante a norma IEC 216 max. 160 °C.
Temperatura di utilizzo a breve termine max. 250 °C.Vantaggi:Utilizzo semplice e veloce.
Adatto per applicazioni ad alta temperatura.
Con funzione di arresto integrata.
Versione corta.
Ideale per spazi ristretti.Su richiesta:Versioni speciali.Accessori:Anelli distanziatori K0665.
Boccole di posizionamento per spine di posizione K1290.

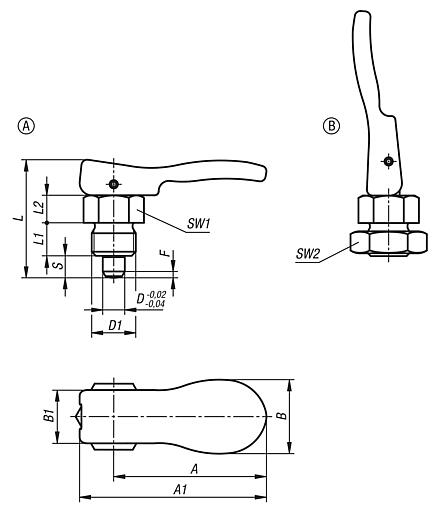

Kit di connettori per parti a parete sottile K2146.Nota disegno:Forma A: senza controdado

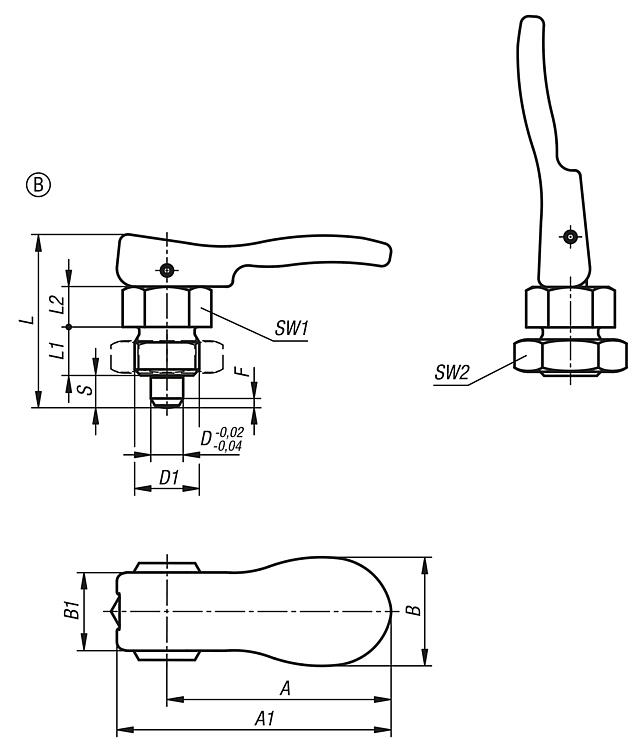

Forma B: con controdado DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Spine di posizione in acciaio o acciaio inox versione corta con leva eccentrica in plastica, senza controdado |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Materiale
corpo base | Colore
componenti | Forma | A | A1 | B | B1 | D
| D1 | Corsa
S | L | L1 | L2 | SW1 | F x 30° | Forza
elastica inizio
F1 ca. N | Forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| K2109.8105 | acciaio | nero | A | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 30 | 8 | 7 | 13 | 1,3 | 5 | 12 |  | | 10,03 € | | | K2109.8206 | acciaio | nero | A | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 34 | 10 | 8 | 14 | 1,8 | 6 | 14 | | | 11,34 € | | | K2109.8308 | acciaio | nero | A | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 42,9 | 12 | 10 | 19 | 2,3 | 14 | 28 | | | 13,32 € | | | K2109.8410 | acciaio | nero | A | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 49,9 | 15 | 12 | 22 | 2,8 | 15 | 32 | | | 21,62 € | | | K2109.8105154 | acciaio | rosso traffico RAL 3020 | A | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 30 | 8 | 7 | 13 | 1,3 | 5 | 12 | | | 10,03 € | | | K2109.8206154 | acciaio | rosso traffico RAL 3020 | A | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 34 | 10 | 8 | 14 | 1,8 | 6 | 14 | | | 11,34 € | | | K2109.8308154 | acciaio | rosso traffico RAL 3020 | A | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 42,9 | 12 | 10 | 19 | 2,3 | 14 | 28 | | | 13,32 € | | | K2109.8410154 | acciaio | rosso traffico RAL 3020 | A | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 49,9 | 15 | 12 | 22 | 2,8 | 15 | 32 | | | 21,62 € | | | K2109.18105 | acciaio inox | nero | A | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 30 | 8 | 7 | 13 | 1,3 | 5 | 12 | | | 14,61 € | | | K2109.18206 | acciaio inox | nero | A | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 34 | 10 | 8 | 14 | 1,8 | 6 | 14 | | | 17,28 € | | | K2109.18308 | acciaio inox | nero | A | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 42,9 | 12 | 10 | 19 | 2,3 | 14 | 28 | | | 23,44 € | | | K2109.18410 | acciaio inox | nero | A | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 49,9 | 15 | 12 | 22 | 2,8 | 15 | 32 | | | 41,36 € | | | K2109.18105154 | acciaio inox | rosso traffico RAL 3020 | A | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 30 | 8 | 7 | 13 | 1,3 | 5 | 12 | | | 14,61 € | | | K2109.18206154 | acciaio inox | rosso traffico RAL 3020 | A | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 34 | 10 | 8 | 14 | 1,8 | 6 | 14 | | | 17,28 € | | | K2109.18308154 | acciaio inox | rosso traffico RAL 3020 | A | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 42,9 | 12 | 10 | 19 | 2,3 | 14 | 28 | | | 23,44 € | | | K2109.18410154 | acciaio inox | rosso traffico RAL 3020 | A | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 49,9 | 15 | 12 | 22 | 2,8 | 15 | 32 | | | 41,36 € | |
|
Spine di posizione in acciaio o acciaio inox versione corta con leva eccentrica in plastica e controdado |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Materiale
corpo base | Colore
componenti | Forma | A | A1 | B | B1 | D
| D1 | Corsa
S | L | L1 | L2 | SW1 | SW2 | F x 30° | Forza
elastica inizio
F1 ca. N | Forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| K2109.9105 | acciaio | nero | B | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 30 | 8 | 7 | 13 | 17 | 1,3 | 5 | 12 | | | 10,16 € | | | K2109.9206 | acciaio | nero | B | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 34 | 10 | 8 | 14 | 19 | 1,8 | 6 | 14 | | | 11,51 € | | | K2109.9308 | acciaio | nero | B | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 42,9 | 12 | 10 | 19 | 24 | 2,3 | 14 | 28 | | | 13,64 € | | | K2109.9410 | acciaio | nero | B | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 49,9 | 15 | 12 | 22 | 30 | 2,8 | 15 | 32 | | | 22,04 € | | | K2109.9105154 | acciaio | rosso traffico RAL 3020 | B | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 30 | 8 | 7 | 13 | 17 | 1,3 | 5 | 12 | | | 10,16 € | | | K2109.9206154 | acciaio | rosso traffico RAL 3020 | B | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 34 | 10 | 8 | 14 | 19 | 1,8 | 6 | 14 | | | 11,51 € | | | K2109.9308154 | acciaio | rosso traffico RAL 3020 | B | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 42,9 | 12 | 10 | 19 | 24 | 2,3 | 14 | 28 | | | 13,64 € | | | K2109.9410154 | acciaio | rosso traffico RAL 3020 | B | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 49,9 | 15 | 12 | 22 | 30 | 2,8 | 15 | 32 | | | 22,04 € | | | K2109.19105 | acciaio inox | nero | B | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 30 | 8 | 7 | 13 | 17 | 1,3 | 5 | 12 | | | 15,47 € | | | K2109.19206 | acciaio inox | nero | B | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 34 | 10 | 8 | 14 | 19 | 1,8 | 6 | 14 | | | 18,23 € | | | K2109.19308 | acciaio inox | nero | B | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 42,9 | 12 | 10 | 19 | 24 | 2,3 | 14 | 28 | | | 24,87 € | | | K2109.19410 | acciaio inox | nero | B | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 49,9 | 15 | 12 | 22 | 30 | 2,8 | 15 | 32 | | | 41,88 € | | | K2109.19105154 | acciaio inox | rosso traffico RAL 3020 | B | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 30 | 8 | 7 | 13 | 17 | 1,3 | 5 | 12 | | | 15,47 € | | | K2109.19206154 | acciaio inox | rosso traffico RAL 3020 | B | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 34 | 10 | 8 | 14 | 19 | 1,8 | 6 | 14 | | | 18,23 € | | | K2109.19308154 | acciaio inox | rosso traffico RAL 3020 | B | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 42,9 | 12 | 10 | 19 | 24 | 2,3 | 14 | 28 | | | 24,87 € | | | K2109.19410154 | acciaio inox | rosso traffico RAL 3020 | B | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 49,9 | 15 | 12 | 22 | 30 | 2,8 | 15 | 32 | | | 41,88 € | |
|
