K2018Guide telescopiche in acciaio profilo a doppia T, estrazione... |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Guida e cursore in acciaio per cuscinetti volventi.
Sfere in acciaio per cuscinetti volventi.
Gabbia del cuscinetto a sfere in acciaio.
Versione:Guida, cursore e gabbia del cuscinetto a sfere in acciaio zincato.
Guide di scorrimento temprate induttivamente.
Sfere temprate.Indicazioni per l'acquisto:Vendute singolarmente.Nota:Estrazione completa composta da due guide lineari collegate tra loro a doppia T che formano l'elemento intermedio, e da due cursori che servono da elemento mobile e da elemento fisso che formano il collegamento con la costruzione annessa. Carico elevato e inflessione ridotta grazie alla struttura quadrata compatta con capacità di carico elevata. La corsa massima è maggiore della lunghezza della guida telescopica in posizione chiusa. La posizione di montaggio preferibile è quella orizzontale. Per raggiungere tutti i fori di montaggio è necessario rimuovere la vite di arresto nella guida e reinserirla successivamente. Una corsa su entrambi i lati viene raggiunta tramite la rimozione delle viti di arresto.
Gli arresti interni fungono da limite della gabbia. Per un sistema sottoposto a carico occorre prevedere degli arresti esterni.

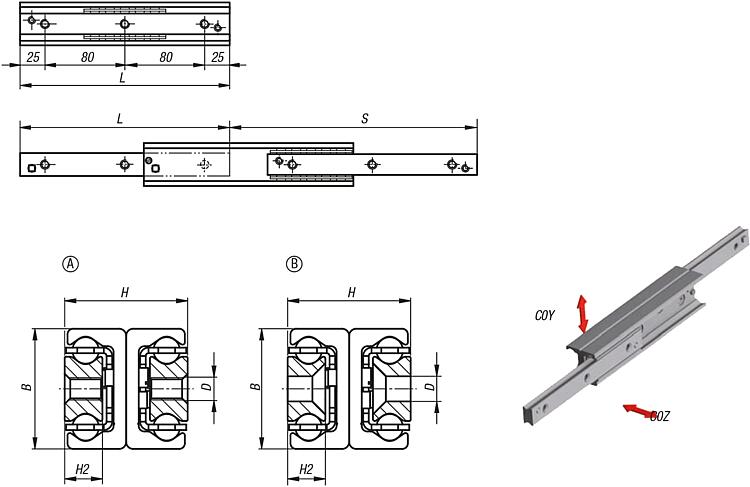

Forma A:
per il montaggio delle guide utilizzare viti con classe di resistenza 10.9.
Forma B:
per il montaggio delle guide utilizzare viti a testa svasata a norma DIN EN ISO 10642 con classe di resistenza 10.9.
La velocità massima di spostamento è di 0,8 m/s.
Temperatura di funzionamento da -30 °C a +170 °C.
Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|
| N. ordine | Forma
| Tipo
di stampo | Dimensioni | B | D
per vite | H | H2 | L | Corsa
S | C0Y
N | C0Z
N | Numero di
fori | CAD | Acc. | Prezzo | Ordinare |
|---|
| K2018.1280210 | A | con foro filettato | 28 | 28 | M5 | 26 | 7,5 | 210 | 232 | 432 | 302 | 3 |  | | 188,53 € | | | K2018.1280370 | A | con foro filettato | 28 | 28 | M5 | 26 | 7,5 | 370 | 380 | 968 | 471 | 5 | | | 252,14 € | | | K2018.1280450 | A | con foro filettato | 28 | 28 | M5 | 26 | 7,5 | 450 | 464 | 1169 | 385 | 6 | | | 280,91 € | | | K2018.1280530 | A | con foro filettato | 28 | 28 | M5 | 26 | 7,5 | 530 | 548 | 1107 | 325 | 7 | | | 311,65 € | | | K2018.1350370 | A | con foro filettato | 35 | 35 | M6 | 34 | 10 | 370 | 406 | 1025 | 718 | 5 | | | 285,06 € | | | K2018.1350450 | A | con foro filettato | 35 | 35 | M6 | 34 | 10 | 450 | 494 | 1250 | 793 | 6 | | | 332,34 € | | | K2018.1350530 | A | con foro filettato | 35 | 35 | M6 | 34 | 10 | 530 | 558 | 1685 | 728 | 7 | | | 361,08 € | | | K2018.1350610 | A | con foro filettato | 35 | 35 | M6 | 34 | 10 | 610 | 646 | 1908 | 626 | 8 | | | 406,19 € | | | K2018.1430450 | A | con foro filettato | 43 | 43 | M8 | 44 | 13,5 | 450 | 486 | 1828 | 1279 | 6 | | | 422,54 € | | | K2018.1430530 | A | con foro filettato | 43 | 43 | M8 | 44 | 13,5 | 530 | 556 | 2375 | 1434 | 7 | | | 453,31 € | | | K2018.1430610 | A | con foro filettato | 43 | 43 | M8 | 44 | 13,5 | 610 | 626 | 2934 | 1300 | 8 | | | 506,47 € | | | K2018.1430770 | A | con foro filettato | 43 | 43 | M8 | 44 | 13,5 | 770 | 796 | 3055 | 1016 | 10 | | | 607,11 € | | | K2018.1430930 | A | con foro filettato | 43 | 43 | M8 | 44 | 13,5 | 930 | 966 | 2506 | 833 | 12 | | | 668,61 € | | | K2018.2280210 | B | con foro svasato | 28 | 28 | M5 | 26 | 7,5 | 210 | 232 | 432 | 302 | 3 | | | 188,53 € | | | K2018.2280370 | B | con foro svasato | 28 | 28 | M5 | 26 | 7,5 | 370 | 380 | 968 | 471 | 5 | | | 252,14 € | | | K2018.2280450 | B | con foro svasato | 28 | 28 | M5 | 26 | 7,5 | 450 | 464 | 1169 | 385 | 6 | | | 280,91 € | | | K2018.2280530 | B | con foro svasato | 28 | 28 | M5 | 26 | 7,5 | 530 | 548 | 1107 | 325 | 7 | | | 311,65 € | | | K2018.2350370 | B | con foro svasato | 35 | 35 | M6 | 34 | 10 | 370 | 406 | 1025 | 718 | 5 | | | 285,06 € | | | K2018.2350450 | B | con foro svasato | 35 | 35 | M6 | 34 | 10 | 450 | 494 | 1250 | 793 | 6 | | | 332,34 € | | | K2018.2350530 | B | con foro svasato | 35 | 35 | M6 | 34 | 10 | 530 | 558 | 1685 | 728 | 7 | | | 361,08 € | | | K2018.2350610 | B | con foro svasato | 35 | 35 | M6 | 34 | 10 | 610 | 646 | 1908 | 626 | 8 | | | 406,19 € | | | K2018.2430450 | B | con foro svasato | 43 | 43 | M8 | 44 | 13,5 | 450 | 486 | 1828 | 1279 | 6 | | | 422,54 € | | | K2018.2430530 | B | con foro svasato | 43 | 43 | M8 | 44 | 13,5 | 530 | 556 | 2375 | 1434 | 7 | | | 453,31 € | | | K2018.2430610 | B | con foro svasato | 43 | 43 | M8 | 44 | 13,5 | 610 | 626 | 2934 | 1300 | 8 | | | 506,47 € | | | K2018.2430770 | B | con foro svasato | 43 | 43 | M8 | 44 | 13,5 | 770 | 796 | 3055 | 1016 | 10 | | | 607,11 € | | | K2018.2430930 | B | con foro svasato | 43 | 43 | M8 | 44 | 13,5 | 930 | 966 | 2506 | 833 | 12 | | | 668,61 € | |
