K2088Guide telescopiche in acciaio per il montaggio laterale,... |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Guide in acciaio.
Gabbie a sfere in acciaio.
Sfere di acciaio.Versione:Guide zincate.
Gabbie a sfere zincate.
Sfere temprate.Indicazioni per l'acquisto:Venduto in coppia.Nota:La corsa delle guide telescopiche con estensione totale è pressoché uguale alla lunghezza di montaggio, il che garantisce maggiore comodità e accessibilità.
Durante la chiusura ammortizzata, le guide telescopiche vengono chiuse in modo attenuato e si portano automaticamente in posizione di finecorsa.
La capacità di carico specificata è calcolata con una distanza tra le guide di 450 mm e si riferisce al valore massimo con 50.000 cicli.
Non adatto al montaggio orizzontale.

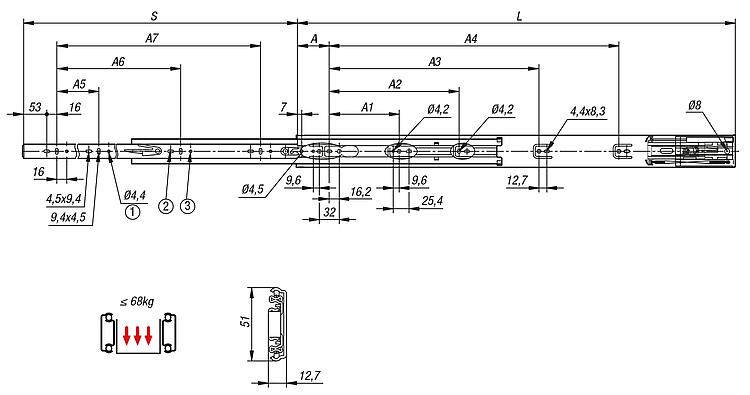

Per evitare il rischio di collisione con altre parti della rotaia, l'altezza della testa delle viti di fissaggio non deve superare i 2,5 mm.Range di temperatura: 10 °C - 40 °C.Nota disegno:1) Foro di montaggio non presente su K2088.0300.
2) Foro di montaggio non presente su K2088.0350.
3) Foro di montaggio non presente su K2088.0400. DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
| N. ordine | A
| A1 | A2 | A3 | A4 | A5 | A6 | A7 | B | Fp=
Capacità di carico/coppia
50.000 cicli. | H | Corsa
S | L | Montaggio | Tipo di
prodotto | Tipo di imballaggio | CAD | Acc. | Prezzo | Ordinare |
|---|
| K2088.0300 | 35 | - | 96 | - | - | 174 | - | - | 12,7 | 35 | 51 | 275 | 300 | montaggio laterale | standard | 1 pz = 1 coppia |  | | 63,33 € | | | K2088.0350 | 35 | 128 | - | - | - | 128 | 224 | - | 12,7 | 35 | 51 | 350 | 350 | montaggio laterale | standard | 1 pz = 1 coppia | | | 66,64 € | | | K2088.0400 | 35 | 128 | 192 | - | - | 160 | 288 | - | 12,7 | 50 | 51 | 400 | 400 | montaggio laterale | standard | 1 pz = 1 coppia | | | 67,45 € | | | K2088.0450 | 35 | 128 | 256 | - | - | 160 | 320 | - | 12,7 | 50 | 51 | 450 | 450 | montaggio laterale | standard | 1 pz = 1 coppia | | | 68,71 € | | | K2088.0500 | 35 | 128 | 224 | 288 | - | 192 | 384 | - | 12,7 | 60 | 51 | 500 | 500 | montaggio laterale | standard | 1 pz = 1 coppia | | | 70,00 € | | | K2088.0550 | 35 | 128 | 224 | 352 | - | 224 | 416 | - | 12,7 | 60 | 51 | 550 | 550 | montaggio laterale | standard | 1 pz = 1 coppia | | | 72,85 € | | | K2088.0600 | 35 | 128 | 224 | 352 | - | 256 | 480 | - | 12,7 | 68 | 51 | 600 | 600 | montaggio laterale | standard | 1 pz = 1 coppia | | | 76,70 € | | | K2088.0650 | 35 | 128 | 224 | 352 | 448 | 256 | 512 | - | 12,7 | 68 | 51 | 650 | 650 | montaggio laterale | standard | 1 pz = 1 coppia | | | 78,53 € | | | K2088.0700 | 35 | 128 | 224 | 352 | 480 | 256 | 448 | 576 | 12,7 | 68 | 51 | 700 | 700 | montaggio laterale | standard | 1 pz = 1 coppia | | | 82,62 € | |
