    - Connettori a spina M8x1 Bussola con chiusura a vite non schermata
      - Connettori a spina M8x1 bussola con chiusura a vite, non schermata, forma A, bussola dritta

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Alloggiamento: plastica.
Cavo: PUR (4 poli, PVC).
Isolamento cavetto: PP (4 poli, PVC)
Contatto: lega di rame.
Superficie di contatto: Au (oro).
Serratura: zinco pressofuso nichelato.Versione:Bussola (femmina)
Colore dell'alloggiamento: nero.
Colore del cavo: nero.Nota:Connettori a spina con chiusura a vite.
Connettori a spina con cavo rivestito a estrusione.

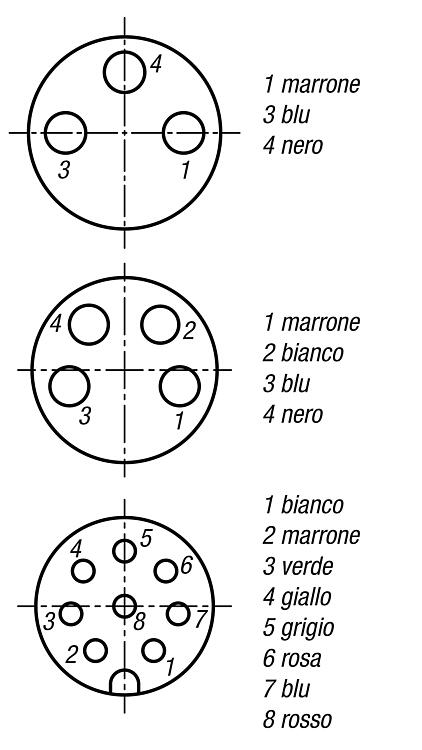

Identificazione secondo il codice colore DIN 47100.
Codifica A. Coppia di avvitamento consigliata per il meccanismo di chiusura 0,4 Nm.
I connettori sono progettati per essere utilizzati nella costruzione di impianti, nei dispositivi di controllo e negli apparecchi elettrici.Dati tecnici:Numero di cicli di connessione: ≥ 100.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K1874_A Connettori a spina M8x1 bussola con chiusura a vite, non schermata, forma A, bussola dritta

221 kB

Disegni

Selezione/filtro articoli

N. ordine	Versione 2	Forma	Tipo di stampo	P	D1	L	Numero di conduttori x diametro conduttore	Grado di protezione	Tensione d'esercizio V	Tensione di picco nominale V	Prezzo
K1874.010X2000	3 poli	A	bussola diritta	2000	4,1	32	3 x 0,25 mm²	IP65/IP67	50 AC / 60 DC	1500	9,11 €
K1874.010X5000	3 poli	A	bussola diritta	5000	4,1	32	3 x 0,25 mm²	IP65/IP67	50 AC / 60 DC	1500	13,77 €
K1874.011X3000	4 poli	A	bussola diritta	3000	4,8	32	4 x 0,25 mm²	IP65/IP67	50 AC / 60 DC	1500	9,67 €
K1874.011X5000	4 poli	A	bussola diritta	5000	4,8	32	4 x 0,25 mm²	IP65/IP67	50 AC / 60 DC	1500	11,09 €
K1874.012X3000	8 poli	A	bussola diritta	3000	5,5	34	8 x 0,14 mm²	IP65/IP67	30 AC / 30 DC	800	31,13 €
K1874.012X5000	8 poli	A	bussola diritta	5000	5,5	34	8 x 0,14 mm²	IP65/IP67	30 AC / 30 DC	800	39,56 €

N. ordine	Corrente nominale (40 °C) A	Resistenza del conduttore (20 °C) Ω/Km	Grado di sporco	Tensione nominale V	Tensione di prova S	Raggio di curvatura cavo mobile	Prezzo
K1874.010X2000	4	79	3	300 AC	2500 AC	≥ 10 x D1	9,11 €
K1874.010X5000	4	79	3	300 AC	2500 AC	≥ 10 x D1	13,77 €
K1874.011X3000	4	79	3	300 AC	2000 AC	≥ 10 x D1	9,67 €
K1874.011X5000	4	79	3	300 AC	2000 AC	≥ 10 x D1	11,09 €
K1874.012X3000	1,5	78	3	300 AC	3000 AC	≥ 10 x D1	31,13 €
K1874.012X5000	1,5	78	3	300 AC	3000 AC	≥ 10 x D1	39,56 €

N. ordine	Raggio di curvatura cavo fisso	Numero massimo di cicli di flessione	Intervallo di temperature del cavo variabile	Intervallo di temperature del cavo fisso	Idoneità EMC	Privo di alogenati	Prezzo
K1874.010X2000	≥ 5 x D1	10000000 (25 °C)	-25 °C - +80 °C	-40 °C - +80 °C	-	si	9,11 €
K1874.010X5000	≥ 5 x D1	10000000 (25 °C)	-25 °C - +80 °C	-40 °C - +80 °C	-	si	13,77 €
K1874.011X3000	≥ 5 x D1	2000000 (25 °C)	-5 °C - +80 °C	-30 °C - +80 °C	-	no	9,67 €
K1874.011X5000	≥ 5 x D1	2000000 (25 °C)	-5 °C - +80 °C	-30 °C - +80 °C	-	no	11,09 €
K1874.012X3000	≥ 6 x D1	2000000 (25 °C)	-15 °C - +80 °C	-30 °C - +80 °C	-	no	31,13 €
K1874.012X5000	≥ 6 x D1	2000000 (25 °C)	-15 °C - +80 °C	-30 °C - +80 °C	-	no	39,56 €
