K1963_BCerniere in plastica, divisibili, smontabili, Forma B, con... |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneDescrizione del prodotto:Cerniere per elementi piatti e profili in alluminio.
I perni delle cerniere possono essere rimossi senza attrezzi, consentendo di separare e collegare rapidamente le metà delle cerniere.
Le cerniere vengono utilizzate su sportelli, coperchi o telai.
Utilizzabili sia all'interno che all'esterno.Materiale:Termoplastica rinforzata con fibra di vetro.
Perno dell'asse e accessori in acciaio inox 1.4305. Versione:Cerniera nera simile a RAL 9005.
Perno della cerniera in acciaio inox lucido.
Accessori non trattati.Nota:I valori di carico indicati delle cerniere sono valori indicativi non vincolanti che non tengono conto dei fattori di sicurezza e sono dati con esclusione di qualsiasi responsabilità. I valori indicati sono solo a scopo informativo e non costituiscono una garanzia legalmente vincolante delle caratteristiche.
I valori di carico sono determinati in condizioni di laboratorio. Ogni utente deve valutare individualmente se la cerniera è adatta alla rispettiva applicazione.
I diversi materiali a cui vengono fissate le cerniere e i tipi di fissaggio, le condizioni atmosferiche e l'usura possono influenzare i valori accertati.Vantaggi:montaggio/smontaggio senza attrezziSu richiesta:Combinazioni di diverse lunghezze delle lamelle delle cerniere.Accessori:K0776 Perno a innesto con bloccaggio pieghevole.
Perno con testa ISO 2341.
Perno a innesto con anello portachiavi.
K1136 Copiglia DIN EN ISO 1234.
K0367 Anello portachiavi.FornituraDue metà di cerniera.

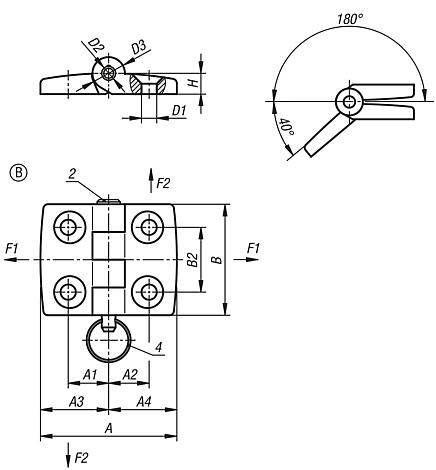

Perno dell'asse selezionato e/o accessori.Nota disegno:Forma A: con perno a innesto
Forma B: con perno/testa e anello portachiavi
Forma C: con perno/testa e copiglia
Forma D: con Steckbolzen/bloccaggio pieghevole
2) perno a innesto
3) copiglia
4) anello portachiavi DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Tipo
di stampo | Materiale
componenti | A
| A1 | A2 | A3 | A4 | B | B2 | D1 | D2 | D3 | H | F1
N | F2
N
| CAD | Acc. | Prezzo | Ordinare |
|---|
| K1963.25151502 | B | - | acciaio inox | 52 | 15 | 15 | 26 | 26 | 48 | 28 | 6,6 | 6 | 14 | 9 | 625 | 425 |  | | 4,98 € | | | K1963.30181802 | B | - | acciaio inox | 59 | 17,5 | 17,5 | 29,5 | 29,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 700 | 400 | | | 5,09 € | | | K1963.35202002 | B | - | acciaio inox | 71 | 20 | 20 | 35,5 | 35,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 700 | 400 | | | 5,90 € | | | K1963.40232302 | B | - | acciaio inox | 77 | 22,5 | 22,5 | 38,5 | 38,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 750 | 450 | | | 5,25 € | | | K1963.45252502 | B | - | acciaio inox | 87 | 25 | 25 | 43,5 | 43,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 750 | 450 | | | 5,34 € | | | K1963.50282802 | B | - | acciaio inox | 97 | 27,5 | 27,5 | 48,5 | 48,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 800 | 425 | | | 5,44 € | | | K1963.60333302 | B | - | acciaio inox | 115 | 32,5 | 32,5 | 57,5 | 57,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 850 | 175 | | | 5,44 € | |
