K2001Arreteerbout mini zinkspuitgietwerk met kunststof... |
terug |
|
|
BeschrijvingProductbeschrijving:Arreteerbouten worden gebruikt waar een verandering van de borgstand door dwarskrachten moet worden verhinderd. Pas nadat de bout met de hand is verwijderd, kan een andere arreteerpositie worden gekozen.
Wanneer het uitnemen langere tijd gaat duren en terugspringen van de arreteerpen moet worden voorkomen, dan moet vorm C worden gebruikt.
De arreteerbouten mini kunnen op veel manieren worden gebruikt, met name bij kleine bouwruimtes. Hierbij vormen ze een ruimtebesparend en voordelig alternatief voor de bekende standaard bouwvormen.
Met de bevestigingsflens is bevestiging op dunne bouwdelen met behulp van verzonken schroeven mogelijk.Grondstof:Bevestigingsflens zinkspuitgietwerk.
Arreteerpen 1.4305.
Paddenstoelgreep thermoplast. Uitvoering:Bevestigingsflens blauw gepassiveerd.
Arreteerpen blank.

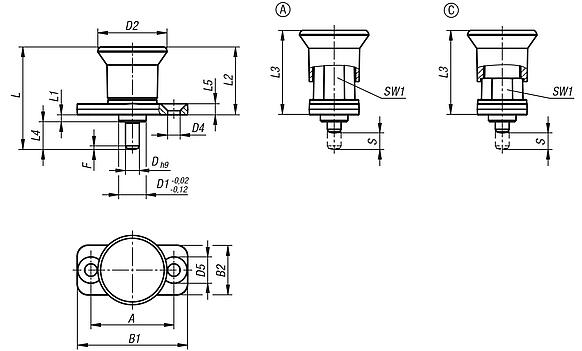

Paddenstoelgreep zwartgrijs RAL 7021 of verkeersrood RAL 3020.Opmerking:Bij vorm C kan de paddenstoelgreep 30° worden gedraaid om de arreteerpen in de betreffende positie vast te houden.Op aanvraag:Speciale uitvoeringen.Toebehoren:Verzonken schroeven K0708.Tekeningverwijzing:Vorm A: zonder arreteergleuf, zonder contramoeer

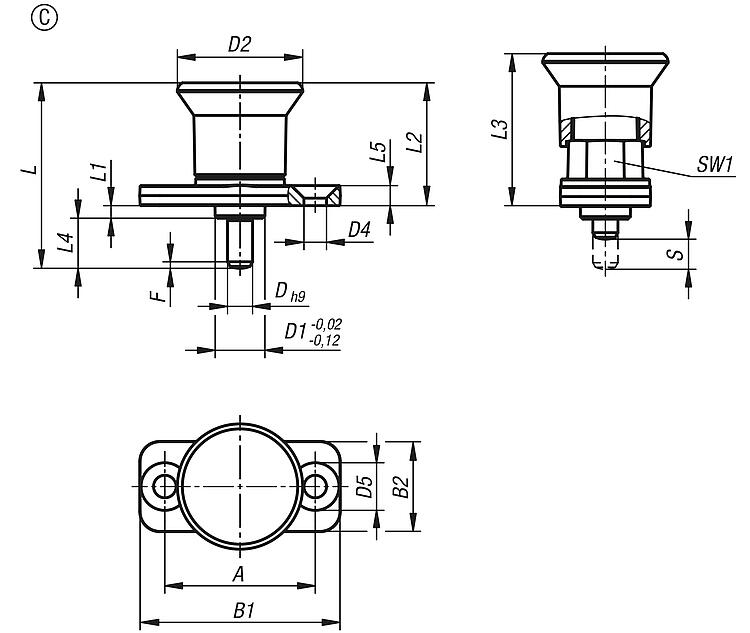

Vorm C: met arreteergleuf, zonder contramoer DownloadHier is de informatie verzamelt als PDF:
Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.
|
Tekeningen (volledig overzicht) |
Arreteerbout mini van spuitgietzink met kunststof paddenstoelgreep en aanschroefflens, zonder arreteergleuf |
meer info |
| Bestelnummer | Vorm | Kleur
component | A | B1 | B2 | D
| D1 | D2 | D4 | D5 | F x 30° | L | L1 | L2 | L3 | L4 | L5 | Slag
S | SW1 | Veerkracht
begin
F1 ca. N | Veerkracht
einde
F2 ca. N | CAD | Toeb. | Prijs | Bestellen |
|---|
| K2001.100404 | A | antracietgrijs RAL 7021 | 25 | 35 | 15 | 4 | 8 | 21 | 4,5 | 9,5 | 1 | 26,5 | 2 | 20,5 | 25,5 | 4 | 4 | 4 | 10 | 3 | 16 |  | | 0,00 € | | | K2001.100408 | A | antracietgrijs RAL 7021 | 25 | 35 | 15 | 4 | 8 | 21 | 4,5 | 9,5 | 1 | 30,5 | 2 | 20,5 | 25,5 | 8 | 4 | 5 | 10 | 3 | 16 | | | 0,00 € | | | K2001.110505 | A | antracietgrijs RAL 7021 | 30 | 40 | 18 | 5 | 10 | 25 | 4,5 | 9,5 | 1,3 | 32 | 2,5 | 24,5 | 30,5 | 5 | 4 | 5 | 13 | 4,5 | 12,5 | | | 0,00 € | | | K2001.110510 | A | antracietgrijs RAL 7021 | 30 | 40 | 18 | 5 | 10 | 25 | 4,5 | 9,5 | 1,3 | 37 | 2,5 | 24,5 | 30,5 | 10 | 4 | 6 | 13 | 4,5 | 12,5 | | | 0,00 € | | | K2001.110606 | A | antracietgrijs RAL 7021 | 30 | 40 | 18 | 6 | 10 | 25 | 4,5 | 9,5 | 1,8 | 33 | 2,5 | 24,5 | 30,5 | 6 | 4 | 6 | 13 | 4,5 | 12,5 | | | 0,00 € | | | K2001.110612 | A | antracietgrijs RAL 7021 | 30 | 40 | 18 | 6 | 10 | 25 | 4,5 | 9,5 | 1,8 | 39 | 2,5 | 24,5 | 30,5 | 12 | 4 | 6 | 13 | 4,5 | 12,5 | | | 0,00 € | | | K2001.130808 | A | antracietgrijs RAL 7021 | 38 | 50 | 23 | 8 | 14 | 33 | 5,5 | 10,5 | 2,3 | 46 | 2,5 | 35,5 | 45,5 | 8 | 5 | 8 | 17 | 12 | 38 | | | 0,00 € | | | K2001.130816 | A | antracietgrijs RAL 7021 | 38 | 50 | 23 | 8 | 14 | 33 | 5,5 | 10,5 | 2,3 | 54 | 2,5 | 35,5 | 45,5 | 16 | 5 | 10 | 17 | 12 | 38 | | | 0,00 € | | | K2001.131010 | A | antracietgrijs RAL 7021 | 38 | 50 | 23 | 10 | 14 | 33 | 5,5 | 10,5 | 2,8 | 48 | 2,5 | 35,5 | 45,5 | 10 | 5 | 10 | 17 | 12 | 38 | | | 0,00 € | | | K2001.131020 | A | antracietgrijs RAL 7021 | 38 | 50 | 23 | 10 | 14 | 33 | 5,5 | 10,5 | 2,8 | 58 | 2,5 | 35,5 | 45,5 | 20 | 5 | 10 | 17 | 12 | 38 | | | 0,00 € | | | K2001.10040484 | A | verkeersrood RAL 3020 | 25 | 35 | 15 | 4 | 8 | 21 | 4,5 | 9,5 | 1 | 26,5 | 2 | 20,5 | 25,5 | 4 | 4 | 4 | 10 | 3 | 16 | | | 0,00 € | | | K2001.10040884 | A | verkeersrood RAL 3020 | 25 | 35 | 15 | 4 | 8 | 21 | 4,5 | 9,5 | 1 | 30,5 | 2 | 20,5 | 25,5 | 8 | 4 | 5 | 10 | 3 | 16 | | | 0,00 € | | | K2001.11050584 | A | verkeersrood RAL 3020 | 30 | 40 | 18 | 5 | 10 | 25 | 4,5 | 9,5 | 1,3 | 32 | 2,5 | 24,5 | 30,5 | 5 | 4 | 5 | 13 | 4,5 | 12,5 | | | 0,00 € | | | K2001.11051084 | A | verkeersrood RAL 3020 | 30 | 40 | 18 | 5 | 10 | 25 | 4,5 | 9,5 | 1,3 | 37 | 2,5 | 24,5 | 30,5 | 10 | 4 | 6 | 13 | 4,5 | 12,5 | | | 0,00 € | | | K2001.11060684 | A | verkeersrood RAL 3020 | 30 | 40 | 18 | 6 | 10 | 25 | 4,5 | 9,5 | 1,8 | 33 | 2,5 | 24,5 | 30,5 | 6 | 4 | 6 | 13 | 4,5 | 12,5 | | | 0,00 € | | | K2001.11061284 | A | verkeersrood RAL 3020 | 30 | 40 | 18 | 6 | 10 | 25 | 4,5 | 9,5 | 1,8 | 39 | 2,5 | 24,5 | 30,5 | 12 | 4 | 6 | 13 | 4,5 | 12,5 | | | 0,00 € | | | K2001.13080884 | A | verkeersrood RAL 3020 | 38 | 50 | 23 | 8 | 14 | 33 | 5,5 | 10,5 | 2,3 | 46 | 2,5 | 35,5 | 45,5 | 8 | 5 | 8 | 17 | 12 | 38 | | | 0,00 € | | | K2001.13081684 | A | verkeersrood RAL 3020 | 38 | 50 | 23 | 8 | 14 | 33 | 5,5 | 10,5 | 2,3 | 54 | 2,5 | 35,5 | 45,5 | 16 | 5 | 10 | 17 | 12 | 38 | | | 0,00 € | | | K2001.13101084 | A | verkeersrood RAL 3020 | 38 | 50 | 23 | 10 | 14 | 33 | 5,5 | 10,5 | 2,8 | 48 | 2,5 | 35,5 | 45,5 | 10 | 5 | 10 | 17 | 12 | 38 | | | 0,00 € | | | K2001.13102084 | A | verkeersrood RAL 3020 | 38 | 50 | 23 | 10 | 14 | 33 | 5,5 | 10,5 | 2,8 | 58 | 2,5 | 35,5 | 45,5 | 20 | 5 | 10 | 17 | 12 | 38 | | | 0,00 € | |
|
Arreteerbout mini zinkspuitgietwerk met kunststof paddenstoelgreep en bevestigingsflens en arreteergleuf |
meer info |
| Bestelnummer | Vorm | Kleur
component | A | B1 | B2 | D
| D1 | D2 | D4 | D5 | F x 30° | L | L1 | L2 | L3 | L4 | L5 | Slag
S | SW1 | Veerkracht
begin
F1 ca. N | Veerkracht
einde
F2 ca. N | CAD | Toeb. | Prijs | Bestellen |
|---|
| K2001.300404 | C | antracietgrijs RAL 7021 | 25 | 35 | 15 | 4 | 8 | 21 | 4,5 | 9,5 | 1 | 26,5 | 2 | 20,5 | 25,5 | 4 | 4 | 4 | 10 | 3 | 16 | | | 0,00 € | | | K2001.300408 | C | antracietgrijs RAL 7021 | 25 | 35 | 15 | 4 | 8 | 21 | 4,5 | 9,5 | 1 | 30,5 | 2 | 20,5 | 25,5 | 8 | 4 | 5 | 10 | 3 | 16 | | | 0,00 € | | | K2001.310505 | C | antracietgrijs RAL 7021 | 30 | 40 | 18 | 5 | 10 | 25 | 4,5 | 9,5 | 1,3 | 32 | 2,5 | 24,5 | 30,5 | 5 | 4 | 5 | 13 | 4,5 | 12,5 | | | 0,00 € | | | K2001.310510 | C | antracietgrijs RAL 7021 | 30 | 40 | 18 | 5 | 10 | 25 | 4,5 | 9,5 | 1,3 | 37 | 2,5 | 24,5 | 30,5 | 10 | 4 | 6 | 13 | 4,5 | 12,5 | | | 0,00 € | | | K2001.310606 | C | antracietgrijs RAL 7021 | 30 | 40 | 18 | 6 | 10 | 25 | 4,5 | 9,5 | 1,8 | 33 | 2,5 | 24,5 | 30,5 | 6 | 4 | 6 | 13 | 4,5 | 12,5 | | | 0,00 € | | | K2001.310612 | C | antracietgrijs RAL 7021 | 30 | 40 | 18 | 6 | 10 | 25 | 4,5 | 9,5 | 1,8 | 39 | 2,5 | 24,5 | 30,5 | 12 | 4 | 6 | 13 | 4,5 | 12,5 | | | 0,00 € | | | K2001.330808 | C | antracietgrijs RAL 7021 | 38 | 50 | 23 | 8 | 14 | 33 | 5,5 | 10,5 | 2,3 | 46 | 2,5 | 35,5 | 45,5 | 8 | 5 | 8 | 17 | 12 | 38 | | | 0,00 € | | | K2001.330816 | C | antracietgrijs RAL 7021 | 38 | 50 | 23 | 8 | 14 | 33 | 5,5 | 10,5 | 2,3 | 54 | 2,5 | 35,5 | 45,5 | 16 | 5 | 10 | 17 | 12 | 38 | | | 0,00 € | | | K2001.331010 | C | antracietgrijs RAL 7021 | 38 | 50 | 23 | 10 | 14 | 33 | 5,5 | 10,5 | 2,8 | 48 | 2,5 | 35,5 | 45,5 | 10 | 5 | 10 | 17 | 12 | 38 | | | 0,00 € | | | K2001.331020 | C | antracietgrijs RAL 7021 | 38 | 50 | 23 | 10 | 14 | 33 | 5,5 | 10,5 | 2,8 | 58 | 2,5 | 35,5 | 45,5 | 20 | 5 | 10 | 17 | 12 | 38 | | | 0,00 € | | | K2001.30040484 | C | verkeersrood RAL 3020 | 25 | 35 | 15 | 4 | 8 | 21 | 4,5 | 9,5 | 1 | 26,5 | 2 | 20,5 | 25,5 | 4 | 4 | 4 | 10 | 3 | 16 | | | 0,00 € | | | K2001.30040884 | C | verkeersrood RAL 3020 | 25 | 35 | 15 | 4 | 8 | 21 | 4,5 | 9,5 | 1 | 30,5 | 2 | 20,5 | 25,5 | 8 | 4 | 5 | 10 | 3 | 16 | | | 0,00 € | | | K2001.31050584 | C | verkeersrood RAL 3020 | 30 | 40 | 18 | 5 | 10 | 25 | 4,5 | 9,5 | 1,3 | 32 | 2,5 | 24,5 | 30,5 | 5 | 4 | 5 | 13 | 4,5 | 12,5 | | | 0,00 € | | | K2001.31051084 | C | verkeersrood RAL 3020 | 30 | 40 | 18 | 5 | 10 | 25 | 4,5 | 9,5 | 1,3 | 37 | 2,5 | 24,5 | 30,5 | 10 | 4 | 6 | 13 | 4,5 | 12,5 | | | 0,00 € | | | K2001.31060684 | C | verkeersrood RAL 3020 | 30 | 40 | 18 | 6 | 10 | 25 | 4,5 | 9,5 | 1,8 | 33 | 2,5 | 24,5 | 30,5 | 6 | 4 | 6 | 13 | 4,5 | 12,5 | | | 0,00 € | | | K2001.31061284 | C | verkeersrood RAL 3020 | 30 | 40 | 18 | 6 | 10 | 25 | 4,5 | 9,5 | 1,8 | 39 | 2,5 | 24,5 | 30,5 | 12 | 4 | 6 | 13 | 4,5 | 12,5 | | | 0,00 € | | | K2001.33080884 | C | verkeersrood RAL 3020 | 38 | 50 | 23 | 8 | 14 | 33 | 5,5 | 10,5 | 2,3 | 46 | 2,5 | 35,5 | 45,5 | 8 | 5 | 8 | 17 | 12 | 38 | | | 0,00 € | | | K2001.33081684 | C | verkeersrood RAL 3020 | 38 | 50 | 23 | 8 | 14 | 33 | 5,5 | 10,5 | 2,3 | 54 | 2,5 | 35,5 | 45,5 | 16 | 5 | 10 | 17 | 12 | 38 | | | 0,00 € | | | K2001.33101084 | C | verkeersrood RAL 3020 | 38 | 50 | 23 | 10 | 14 | 33 | 5,5 | 10,5 | 2,8 | 48 | 2,5 | 35,5 | 45,5 | 10 | 5 | 10 | 17 | 12 | 38 | | | 0,00 € | | | K2001.33102084 | C | verkeersrood RAL 3020 | 38 | 50 | 23 | 10 | 14 | 33 | 5,5 | 10,5 | 2,8 | 58 | 2,5 | 35,5 | 45,5 | 20 | 5 | 10 | 17 | 12 | 38 | | | 0,00 € | |
|
