ОписаниеМатериал:Форма A,G: диск из улучшенной стали, шаровой элемент из автоматной стали.
Форма В: нержавеющая сталь.
Форма С: упор из ПФЛ, шаровой элемент из автоматной стали.
Форма D: упор из ПФЛ, шаровой элемент из нержавеющей стали.

Пластина антискольжения из термопластичного эластомера.Исполнение: Форма A: шаровой элемент, закаленный, вороненый.
Форма G: шаровой элемент закаленный, вороненый с пластиной антискольжения.
Форма B: чистая.
Форма C: шаровой элемент, закаленный, вороненый.
Форма D: шаровой элемент, чистый.Указание:Плата антискольжения поглощает вибрации и предотвращает скольжение шарнирных оснований.
Допустимая нагрузка, указанная в таблице, является лишь рекомендацией для постоянной статической нагрузки на шарнирную опору.Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0395 Опоры шарнирные

192 kB

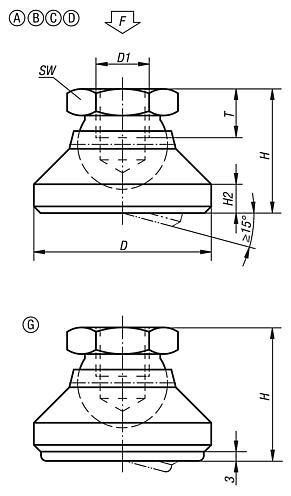

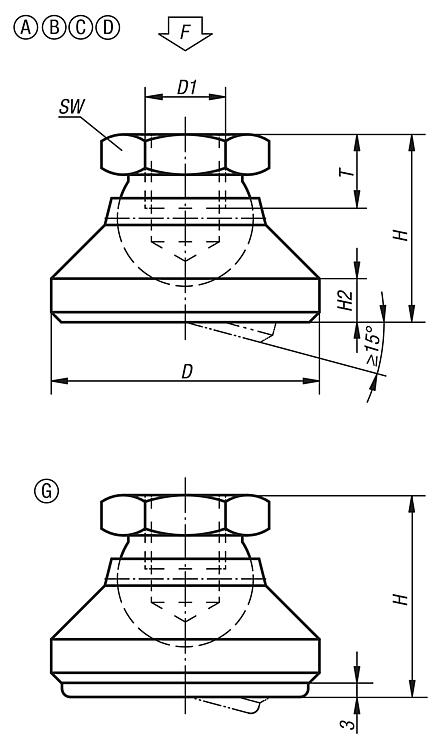

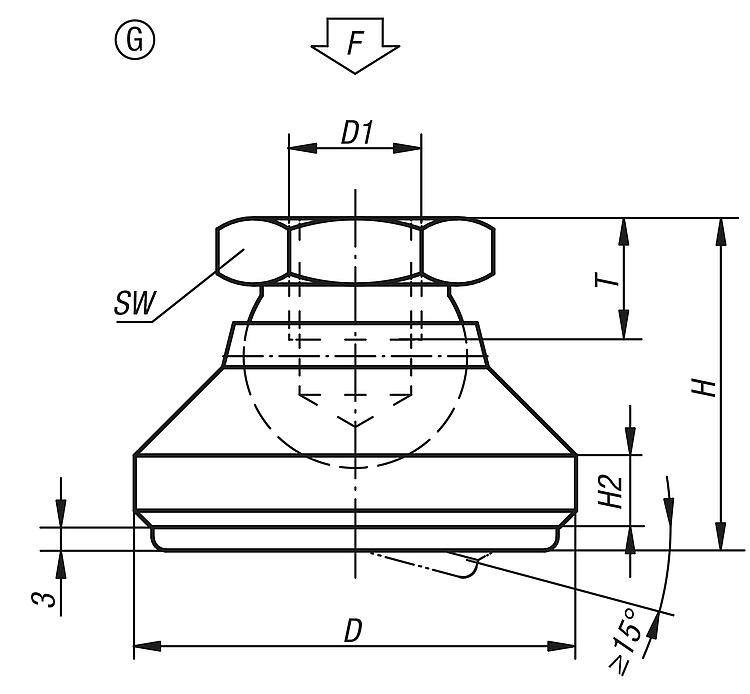

Чертежи (общий обзор)

Опоры шарнирные, форма А и В

подробнее

Чертежи

Выбор / фильтр товаров

Номер заказа	Форма	D	D1	H	H2	T	SW	Допустимая нагрузка макс., кН
K0395.106	A	20	M6	15	2,5	8,5	10	10
K0395.108	A	25	M8	18	4	9	13	18
K0395.110	A	32	M10	22	5	10	17	20
K0395.112	A	40	M12	26	6	12	19	35
K0395.116	A	50	M16	32	7	14	24	45
K0395.120	A	60	M20	42	8	18	30	55
K0395.306	B	20	M6	15	2,5	8,5	10	10
K0395.308	B	25	M8	18	4	9	13	18
K0395.310	B	32	M10	22	5	10	17	20
K0395.312	B	40	M12	26	6	12	19	35
K0395.316	B	50	M16	32	7	14	24	45
K0395.320	B	60	M20	42	8	18	30	55

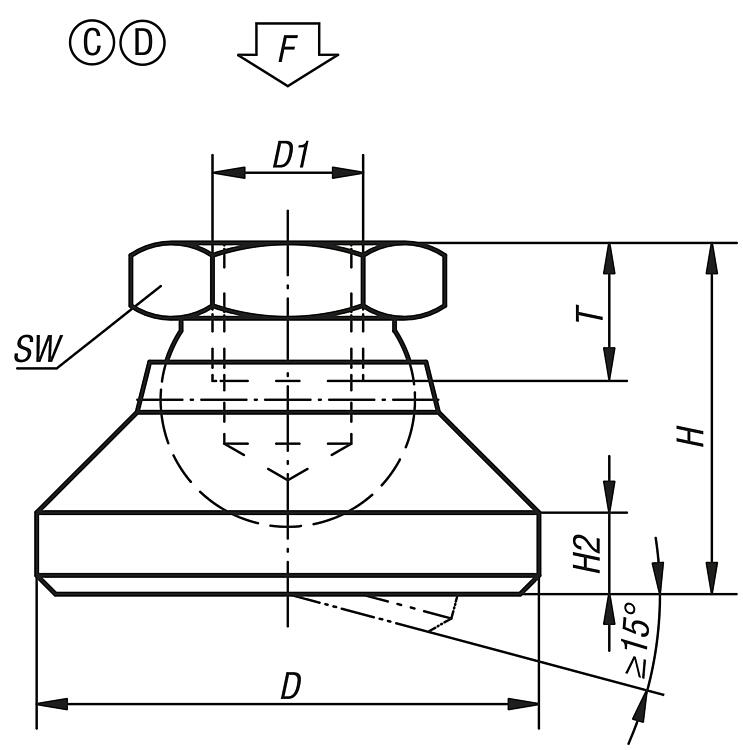

Опоры шарнирные, форма C и D

подробнее

Чертежи

Выбор / фильтр товаров

Номер заказа	Форма	D	D1	H	H2	T	SW	Допустимая нагрузка макс., кН
K0395.506	C	20	M6	15	2,5	8,5	10	4
K0395.508	C	25	M8	18	4	9	13	7
K0395.510	C	32	M10	22	5	10	17	10
K0395.512	C	40	M12	26	6	12	19	18
K0395.516	C	50	M16	32	7	14	24	20
K0395.520	C	60	M20	42	8	18	30	22
K0395.206	D	20	M6	15	2,5	8,5	10	4
K0395.208	D	25	M8	18	4	9	13	7
K0395.210	D	32	M10	22	5	10	17	10
K0395.212	D	40	M12	26	6	12	19	18
K0395.216	D	50	M16	32	7	14	24	20
K0395.220	D	60	M20	42	8	18	30	22
