K0416Диски для шарнирных оснований из цинкового сплава или... |
назад |
|
Описание товара/фотография продукта |
|
|
ОписаниеМатериал:Диск из цинкового сплава или нержавеющая сталь 1.4305.
Плата антискольжения из термопластичного эластомера. Исполнение: Диск цинковый сплав, черный, c порошковым покрытием.
Диск из нержавеющей стали, чистый.Указание:Шарнирные основания компонуются из диска и ходового винта или шаровой головки. Каждый диск может комбинироваться с любым ходовым винтом или шаровой головкой.
Плата антискольжения поглощает вибрации и предотвращает скольжение шарнирного основания.
Подходящие ходовые винты смотри K0421.

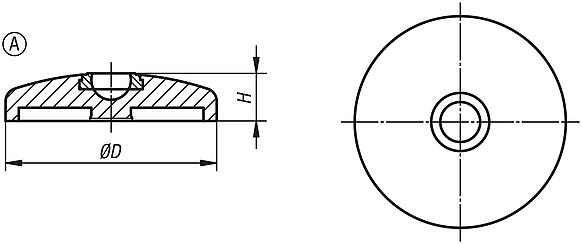

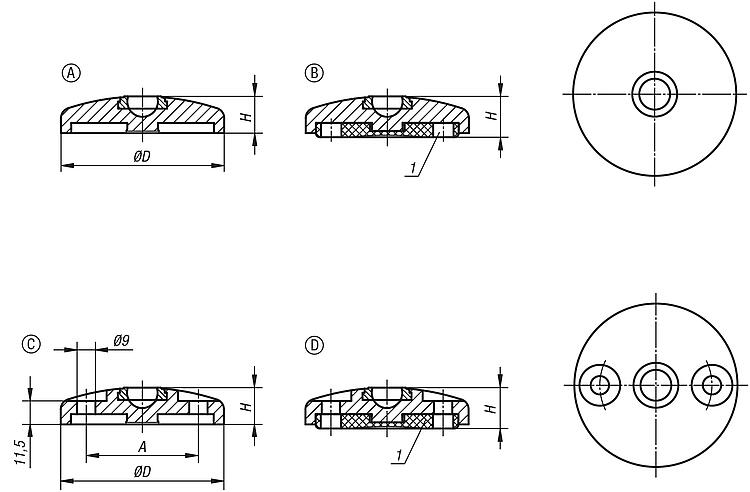

Подходящие шаровые головки смотри K0422.Указание на чертеже:Форма A без отверстия для привинчивания, без пластины антискольжения

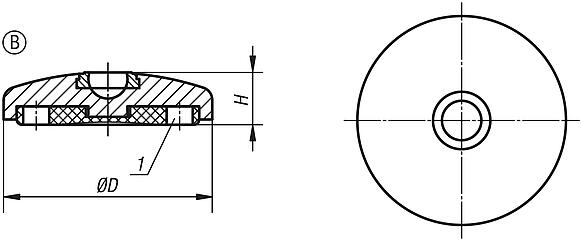

Форма B без отверстия для привинчивания, с пластиной антискольжения

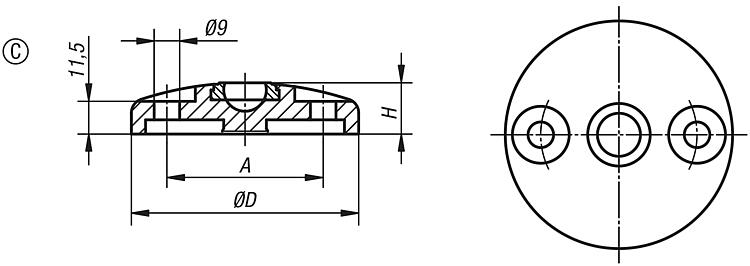

Форма C с отверстием для привинчивания (открытый вариант), без пластины антискольжения
Форма D с отверстием для привинчивания (открытый вариант), с пластиной антискольжения
1) диск от Ø 80 СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
|
Диски для шарнирных оснований из цинкового сплава или нержавеющей стали, форма А |
подробнее |
| Номер заказа | Форма | Материал
основы | D
| A | H | Допустимая
нагрузка
макс., кН | CAD | Принадл. | Цена | Заказать |
|---|
| K0416.10301 | A | цинк | 30 | - | 18 | 20 |  |  | 0,00 € | | | K0416.10401 | A | цинк | 40 | - | 18 | 30 | | | 0,00 € | | | K0416.10451 | A | цинк | 45 | - | 18 | 30 | | | 0,00 € | | | K0416.10501 | A | цинк | 50 | - | 18 | 30 | | | 0,00 € | | | K0416.10601 | A | цинк | 60 | - | 18 | 30 | | | 0,00 € | | | K0416.10801 | A | цинк | 80 | - | 18 | 30 | | | 0,00 € | | | K0416.11001 | A | цинк | 100 | - | 18 | 35 | | | 0,00 € | | | K0416.11201 | A | цинк | 120 | - | 18 | 35 | | | 0,00 € | | | K0416.10302 | A | нержавеющая сталь | 30 | - | 18 | 20 | | | 0,00 € | | | K0416.10402 | A | нержавеющая сталь | 40 | - | 18 | 30 | | | 0,00 € | | | K0416.10452 | A | нержавеющая сталь | 45 | - | 18 | 30 | | | 0,00 € | | | K0416.10502 | A | нержавеющая сталь | 50 | - | 18 | 35 | | | 0,00 € | | | K0416.10602 | A | нержавеющая сталь | 60 | - | 18 | 35 | | | 0,00 € | | | K0416.10802 | A | нержавеющая сталь | 80 | - | 18 | 35 | | | 0,00 € | | | K0416.11002 | A | нержавеющая сталь | 100 | - | 18 | 40 | | | 0,00 € | | | K0416.11202 | A | нержавеющая сталь | 120 | - | 18 | 40 | | | 0,00 € | |
|
Диски для шарнирных оснований из цинкового сплава или нержавеющей стали, форма В |
подробнее |
| Номер заказа | Форма | Материал
основы | D
| A | H | Допустимая
нагрузка
макс., кН | CAD | Принадл. | Цена | Заказать |
|---|
| K0416.20401 | B | цинк | 40 | - | 20 | 30 | | | 0,00 € | | | K0416.20601 | B | цинк | 60 | - | 20 | 30 | | | 0,00 € | | | K0416.20802 | B | нержавеющая сталь | 80 | - | 20 | 35 | | | 0,00 € | | | K0416.20302 | B | нержавеющая сталь | 30 | - | 20 | 20 | | | 0,00 € | | | K0416.20451 | B | цинк | 45 | - | 20 | 30 | | | 0,00 € | | | K0416.20502 | B | нержавеющая сталь | 50 | - | 20 | 35 | | | 0,00 € | | | K0416.21202 | B | нержавеющая сталь | 120 | - | 20 | 40 | | | 0,00 € | | | K0416.21201 | B | цинк | 120 | - | 20 | 35 | | | 0,00 € | | | K0416.20301 | B | цинк | 30 | - | 20 | 20 | | | 0,00 € | | | K0416.20801 | B | цинк | 80 | - | 20 | 30 | | | 0,00 € | | | K0416.20452 | B | нержавеющая сталь | 45 | - | 20 | 30 | | | 0,00 € | | | K0416.21002 | B | нержавеющая сталь | 100 | - | 20 | 40 | | | 0,00 € | | | K0416.20501 | B | цинк | 50 | - | 20 | 30 | | | 0,00 € | | | K0416.20602 | B | нержавеющая сталь | 60 | - | 20 | 35 | | | 0,00 € | | | K0416.21001 | B | цинк | 100 | - | 20 | 35 | | | 0,00 € | | | K0416.20402 | B | нержавеющая сталь | 40 | - | 20 | 30 | | | 0,00 € | |
|
|
|
