      - Pinos de retenção de aço ou aço inoxidável, versão curta, com manípulo de cabeça cogumelo plástico e trava rosca

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoDescrição do produto:Os pinos de retenção são utilizados para evitar alterações da posição de engate, causadas por forças transversais. Somente após a retirada manual do pino, é possível fazer o deslocamento para outra posição de engate. Se a retirada do pino for efetuada por um longo período de tempo, e se for preciso evitar, que o pino de guia para travamento recue, deve-se utilizar a forma CP.
Através do trava-rosca é possível ajustar a profundidade de montagem exatamente sobre os componentes existentes, dispensando assim batimentos desnecessários.
Material:

Versão em aço:
Pino de guia para travamento endurecido:
Bucha roscada e pino de guia para travamento em aço de usinagem fácil.

Versão em aço inoxidável:
Pino de guia para travamento não temperado:
Bucha roscada e pino de guia 1.4305.

Manípulo de cabeça cogumelo em termoplástico grafite escuro.
Trava rosca em poliamida azul.

Versão:Versão em aço:
Pino de guia para travamento endurecido, retificado e brunido.

Versão em aço inoxidável:
Pino de guia para travamento não endurecido, retificado e com superfície sem tratamento. Indicação:A trava rosca é um revestimento fixador de poliamida que é aplicado seletivamente (ponto).Sob consulta:Versões especiais.Acessórios:Anéis distanciadores K0665.

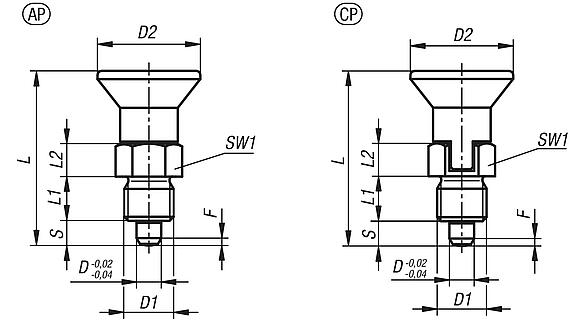

Kits de fixação para peças de paredes finas K2146.Indicação de desenho:

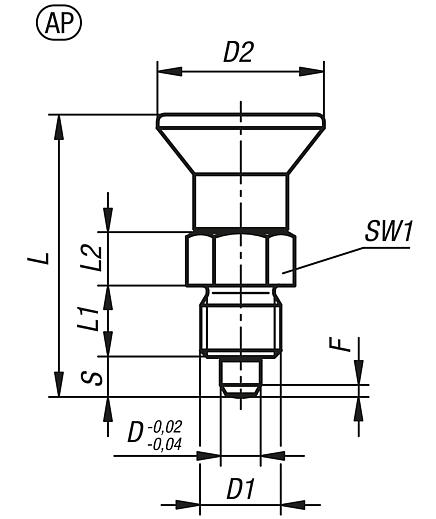

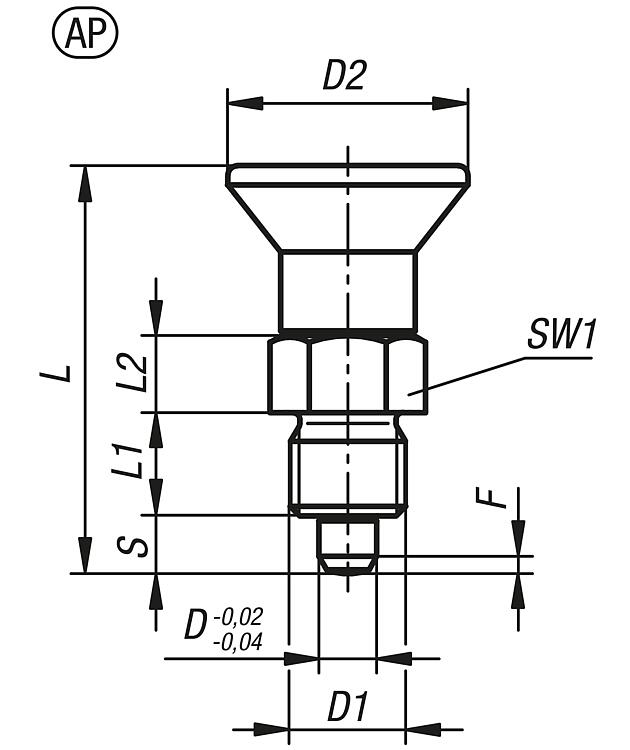

Forma AP: sem ranhura de engate, sem contraporca

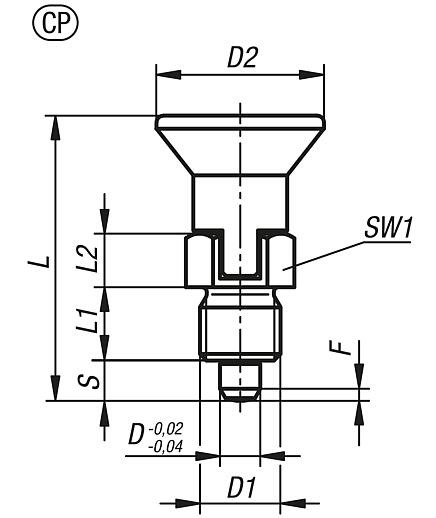

Forma CP: com ranhura de engate, sem contraporca

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1097 Pinos de retenção de aço ou aço inoxidável, versão curta, com manípulo de cabeça cogumelo plástico e trava rosca

213 kB

Desenhos (visão geral)

Pinos de retenção de aço ou aço inoxidável, versão curta, com manípulo de cabeça cogumelo plástico e trava rosca

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material do corpo básico	Forma	D	D1	D2	L	L1	L2	Curso S	SW1	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N
K1097.95903	aço	AP	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10
K1097.95004	aço	AP	4	M8x1	18	29,5	6	6	4	10	1	4	12
K1097.95105	aço	AP	5	M10x1	21	34,5	8	7	5	13	1,3	5	12
K1097.95206	aço	AP	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14
K1097.95308	aço	AP	8	M16x1,5	33	54	12	10	8	19	2,3	14	28
K1097.95410	aço	AP	10	M20x1,5	33	61	15	12	10	22	2,8	15	32
K1097.195903	aço inoxidável	AP	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10
K1097.195004	aço inoxidável	AP	4	M8x1	18	29,5	6	6	4	10	1	4	12
K1097.195105	aço inoxidável	AP	5	M10x1	21	34,5	8	7	5	13	1,3	5	12
K1097.195206	aço inoxidável	AP	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14
K1097.195308	aço inoxidável	AP	8	M16x1,5	33	54	12	10	8	19	2,3	14	28
K1097.195410	aço inoxidável	AP	10	M20x1,5	33	61	15	12	10	22	2,8	15	32

Pinos de retenção de aço ou aço inoxidável, versão curta, com manípulo de cabeça cogumelo plástico, trava rosca e ranhura de engate

mais informações

Desenhos

Pinos de retenção de aço ou aço inoxidável, versão curta, com manípulo de cabeça cogumelo plástico, trava rosca e ranhura de engate

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material do corpo básico	Forma	D	D1	D2	L	L1	L2	Curso S	SW1	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N
K1097.97903	aço	CP	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10
K1097.97004	aço	CP	4	M8x1	18	29,5	6	6	4	10	1	4	12
K1097.97105	aço	CP	5	M10x1	21	34,5	8	7	5	13	1,3	5	12
K1097.97206	aço	CP	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14
K1097.97308	aço	CP	8	M16x1,5	33	54	12	10	8	19	2,3	14	28
K1097.97410	aço	CP	10	M20x1,5	33	61	15	12	10	22	2,8	15	32
K1097.197903	aço inoxidável	CP	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10
K1097.197004	aço inoxidável	CP	4	M8x1	18	29,5	6	6	4	10	1	4	12
K1097.197105	aço inoxidável	CP	5	M10x1	21	34,5	8	7	5	13	1,3	5	12
K1097.197206	aço inoxidável	CP	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14
K1097.197308	aço inoxidável	CP	8	M16x1,5	33	54	12	10	8	19	2,3	14	28
K1097.197410	aço inoxidável	CP	10	M20x1,5	33	61	15	12	10	22	2,8	15	32
