      - Pino de retenção em aço ou aço inoxidável, sem colar, com cabeça cogumelo de plástico, com tampa

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:

Versão em aço:
Pino de guia para travamento endurecido:
Classe de resistência 5.8.

Versão em aço inoxidável:
Pino de guia para travamento endurecido:
Bucha roscada 1.4305.
Pino de guia para travamento 1.4034.

Pino de guia para travamento não endurecido:
Bucha roscada 1.4305.
Pino de guia para travamento 1.4305.

Manípulo de cabeça cogumelo em termoplástico grafite escuro.

Versão:Versão em aço:
Pino de guia para travamento endurecido, retificado e brunido.

Versão em aço inoxidável:
Pino de guia endurecido, retificado e com superfície sem tratamento.
Pino de guia não endurecido, retificado e com superfície sem tratamento. Indicação:Os pinos de retenção são utilizados para evitar alterações da posição de engate, causadas por forças transversais. Somente
após a retirada manual do pino, é possível fazer o deslocamento para outra posição de engate.
Para o devido aparafusamento dos pinos de retenção pode ser fornecido um disco suporte. Ele deve ser posicionado abaixo do
manípulo de cabeça cogumelo em estado desbloqueado, de modo que os pinos de arraste entrem na fenda. Sob consulta:Versões especiais.Acessórios:Anéis distanciadores K0665.
Kits de fixação para peças de paredes finas K2146.Indicação de desenho:

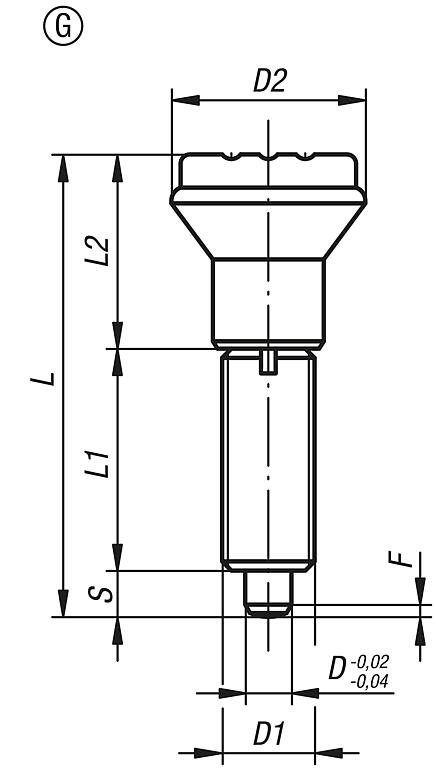

Forma G: sem contraporca

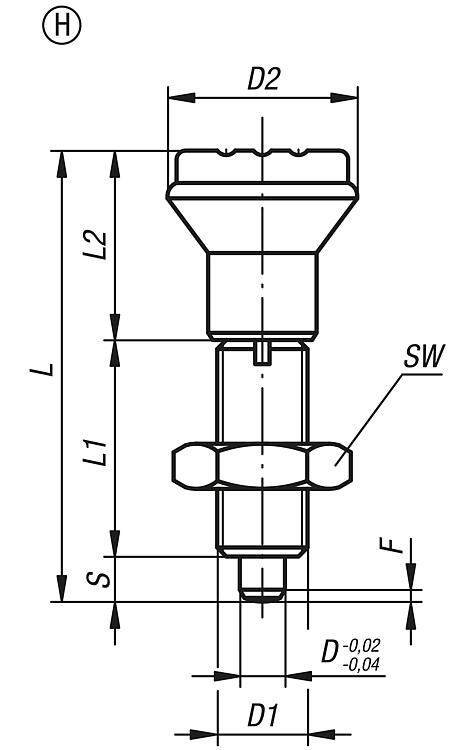

Form H: com contraporca

1) Pino de retenção com disco suporte de aparafusamento

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0344 Pino de retenção em aço ou aço inoxidável, sem colar, com cabeça cogumelo de plástico, com tampa

278 kB

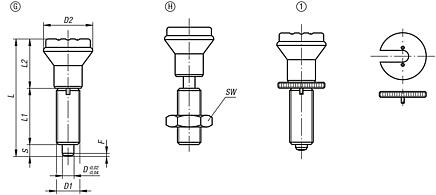

Desenhos (visão geral)

Pino de retenção de aço ou aço inoxidável, sem colar, com cabeça cogumelo de plástico com tampa, sem contraporca

mais informações

Desenhos

Pino de retenção de aço ou aço inoxidável, sem colar, com cabeça cogumelo de plástico com tampa, sem contraporca

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	Superfície Corpo básico	D	D1	D2	L	L1	L2	Curso S	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Código de artigo do disco suporte de aparafusamento
K0344.1105	G	aço	peça endurecida	5	M10x1	21	47	24	18	5	1,3	5	12	K0344.91
K0344.1206	G	aço	peça endurecida	6	M12x1,5	25	56	28	22	6	1,8	6	14	K0344.92
K0344.1308	G	aço	peça endurecida	8	M16x1,5	33	74	36	30	8	2,3	15	35	K0344.93
K0344.1410	G	aço	peça endurecida	10	M20x1,5	33	80	40	30	10	2,8	15	34	K0344.94
K0344.01105	G	aço inoxidável	peça endurecida	5	M10x1	21	47	24	18	5	1,3	5	12	K0344.91
K0344.01206	G	aço inoxidável	peça endurecida	6	M12x1,5	25	56	28	22	6	1,8	6	14	K0344.92
K0344.01308	G	aço inoxidável	peça endurecida	8	M16x1,5	33	74	36	30	8	2,3	15	35	K0344.93
K0344.01410	G	aço inoxidável	peça endurecida	10	M20x1,5	33	80	40	30	10	2,8	15	34	K0344.94
K0344.11105	G	aço inoxidável	peça não endurecida	5	M10x1	21	47	24	18	5	1,3	5	12	K0344.91
K0344.11206	G	aço inoxidável	peça não endurecida	6	M12x1,5	25	56	28	22	6	1,8	6	14	K0344.92
K0344.11308	G	aço inoxidável	peça não endurecida	8	M16x1,5	33	74	36	30	8	2,3	15	35	K0344.93
K0344.11410	G	aço inoxidável	peça não endurecida	10	M20x1,5	33	80	40	30	10	2,8	15	34	K0344.94
