K0630

Pinos de retenção de aço ou aço inoxidável com manípulo de...

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Posicionadores com mola, Pinos de retenção, Pinos de bloqueio esféricos
    - Pinos de retenção
      - Pinos de retenção de aço ou aço inoxidável com manípulo de cabeça cogumelo plástico e pino de guia para travamento prolongado

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoDescrição do produto:Os pinos de retenção são utilizados para evitar alterações da posição de engate, causadas por forças transversais. Somente após a retirada manual do pino, é possível fazer o deslocamento para outra posição de engate. Se a retirada do pino for efetuada por um longo período de tempo, e se for preciso evitar, que o pino de guia para travamento recue, deve-se utilizar a forma D.Material:

Versão em aço:
Pino de guia para travamento endurecido:
Classe de resistência 5.8.

Versão em aço inoxidável:
Pino de guia para travamento endurecido:
Bucha roscada 1.4305.
Pino de guia para travamento 1.4034.

Pino de guia para travamento não endurecido:
Bucha roscada 1.4305.
Pino de guia para travamento 1.4305.

Manípulo de cabeça cogumelo em termoplástico grafite escuro.

Versão:Versão em aço:
Bucha roscada brunida.
Pino de guia para travamento endurecido, polido e brunido.

Versão em aço inoxidável:
Bucha roscada com superfície sem tratamento.
Pino de guia para travamento endurecido e polido, superfície sem tratamento.
Pino de guia para travamento não endurecido e polido, superfície sem tratamento.

Cabeça cogumelo cinza escuro RAL7021.Sob consulta:Versões especiais.Acessórios:Anéis distanciadores K0665.
Kits de fixação para peças de paredes finas K2146.Indicação de desenho:

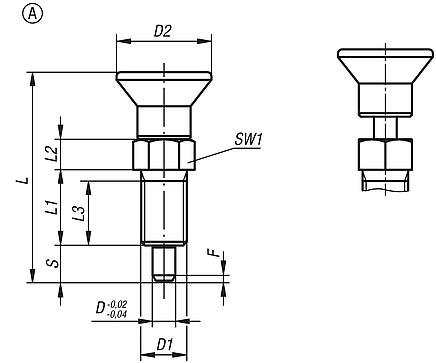

Forma A: sem ranhura de engate, sem contraporca
Forma B: sem ranhura de engate, com contraporca

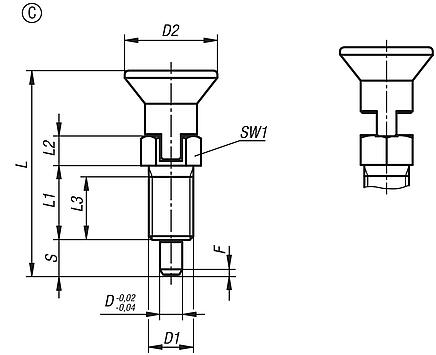

Forma C: com ranhura de engate, sem contraporca

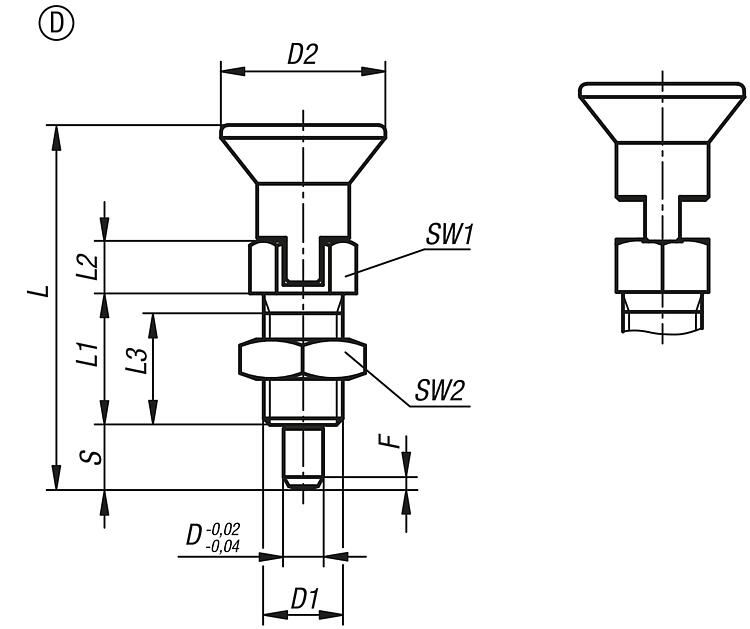

Forma D: com ranhura de engate, com contraporca

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0630 Pinos de retenção de aço ou aço inoxidável com manípulo de cabeça cogumelo plástico e pino de guia para travamento prolongado

305 kB

Desenhos (visão geral)

Pino de retenção de aço ou aço inoxidável com cabeça cogumelo de plástico e pino de guia para travamento estendido, sem ranhura de engate, sem contraporca

mais informações

Desenhos

Pino de retenção de aço ou aço inoxidável com cabeça cogumelo de plástico e pino de guia para travamento estendido, sem ranhura de engate, sem contraporca

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	Pino de retenção	D	D1	D2	L	L1	L2	L3	Curso S	SW1	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N
K0630.21903	A	aço	peça endurecida	3	M6x0,75	14	33	12	5	10	5	8	0,8	4,5	12
K0630.21004	A	aço	peça endurecida	4	M8x1	18	40,5	15	6	13	6	10	1	6	15
K0630.21105	A	aço	peça endurecida	5	M10x1	21	46,5	17	7	15	8	13	1,3	5	16
K0630.21206	A	aço	peça endurecida	6	M12x1,5	25	54,7	20	8	17	9	14	1,8	6	18
K0630.21308	A	aço	peça endurecida	8	M16x1,5	33	72	26	10	23	12	19	2,3	15	45
K0630.21410	A	aço	peça endurecida	10	M20x1,5	33	79	28	12	25	15	22	2,8	15	43
K0630.21412	A	aço	peça endurecida	12	M20x1,5	33	84	28	14	25	18	22	2,8	15	51
K0630.21516	A	aço	peça endurecida	16	M24x2	40	104	32	18	28	24	27	3,2	20	50
K0630.201903	A	aço inoxidável	peça endurecida	3	M6x0,75	14	33	12	5	10	5	8	0,8	4,5	12
K0630.201004	A	aço inoxidável	peça endurecida	4	M8x1	18	40,5	15	6	13	6	10	1	6	15
K0630.201105	A	aço inoxidável	peça endurecida	5	M10x1	21	46,5	17	7	15	8	13	1,3	5	16
K0630.201206	A	aço inoxidável	peça endurecida	6	M12x1,5	25	54,7	20	8	17	9	14	1,8	6	18
K0630.201308	A	aço inoxidável	peça endurecida	8	M16x1,5	33	72	26	10	23	12	19	2,3	15	45
K0630.201410	A	aço inoxidável	peça endurecida	10	M20x1,5	33	79	28	12	25	15	22	2,8	15	43
K0630.201412	A	aço inoxidável	peça endurecida	12	M20x1,5	33	84	28	14	25	18	22	2,8	15	51
K0630.201516	A	aço inoxidável	peça endurecida	16	M24x2	40	104	32	18	28	24	27	3,2	20	50
K0630.211903	A	aço inoxidável	peça não endurecida	3	M6x0,75	14	33	12	5	10	5	8	0,8	4,5	12
K0630.211004	A	aço inoxidável	peça não endurecida	4	M8x1	18	40,5	15	6	13	6	10	1	6	15
K0630.211105	A	aço inoxidável	peça não endurecida	5	M10x1	21	46,5	17	7	15	8	13	1,3	5	16
K0630.211206	A	aço inoxidável	peça não endurecida	6	M12x1,5	25	54,7	20	8	17	9	14	1,8	6	18
K0630.211308	A	aço inoxidável	peça não endurecida	8	M16x1,5	33	72	26	10	23	12	19	2,3	15	45
K0630.211410	A	aço inoxidável	peça não endurecida	10	M20x1,5	33	79	28	12	25	15	22	2,8	15	43
K0630.211412	A	aço inoxidável	peça não endurecida	12	M20x1,5	33	84	28	14	25	18	22	2,8	15	51
K0630.211516	A	aço inoxidável	peça não endurecida	16	M24x2	40	104	32	18	28	24	27	3,2	20	50
