K1839

Buchas de posicionamento de aço ou aço inoxidável com sensor de...

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Posicionadores com mola, Pinos de retenção, Pinos de bloqueio esféricos
    - Pinos de retenção
      - Buchas de posicionamento de aço ou aço inoxidável com sensor de condição

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoDescrição do produto:Buchas de posicionamento formam um ponto de engate para dispositivos de operação e encaixe, no qual encaixam de forma segura e com precisão.

Nas buchas de posicionamento com sensor de condição está localizado um sensor regulável variável na bucha. Ele permite consultar eletronicamente se existe um pino na bucha de posicionamento.
Na aplicação de várias buchas é possível identificar em qual delas se encontra o elemento de operação ou encaixe.Material:

Bucha de posicionamento em aço ou aço inoxidável 1.4034.
Sensor de aço inoxidável.
Porca de aperto de latão.

Versão:Bucha de posicionamento:
Aço endurecido e brunido.
Aço inoxidável endurecido e com superfície sem tratamento.

Sensor de superfície sem tratamento.
Porca de aperto niquelada.Indicação:Adaptado a peças de retenção para suporte de montagem K0638.
O sensor de condição e porca de aperto são fornecidos desmontados.
Torque de aperto máximo da porca de aperto: 1,2 Nm.Dados técnicos:Sensor indutivo:
Circuito de saída: PNP contato normalmente aberto (NA)
Tensão de operação: 10 - 30 V DC
Corrente de serviço: <100 mA
Distância de operação: 1 mm
Frequência de chaveamento: <3500 Hz
Resistência ao curto-circuito: sim
Resistência à polaridade reversa: sim
Grau de proteção: IP 67
Tipo de conexão: cabo PVC 2 m, PUR, com conector de encaixe
Faixa de temperatura: -25° C - +70°C
Aprovação: CE, c-UL-us, EACAplicação:As buchas de posicionamento com sensor de condição permitem um controle de processos dependente da operação. Além disso, é possível assegurar que o dispositivo de operação e de encaixe se encontre no local desejado.
Por exemplo no ajuste do formato em máquinas para embalagem.Montagem:O sensor é fixado na bucha por meio da porca de aperto e configurado axialmente. Ao apertar a porca de aperto o sensor é finalmente fixado.

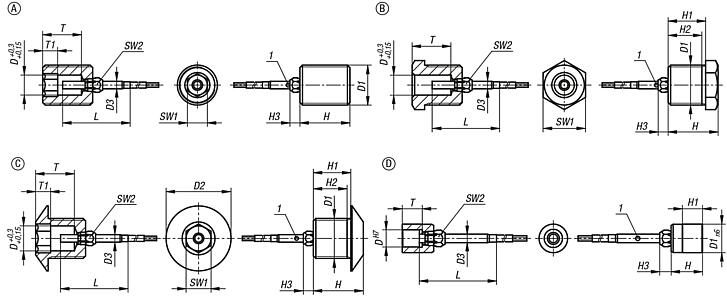

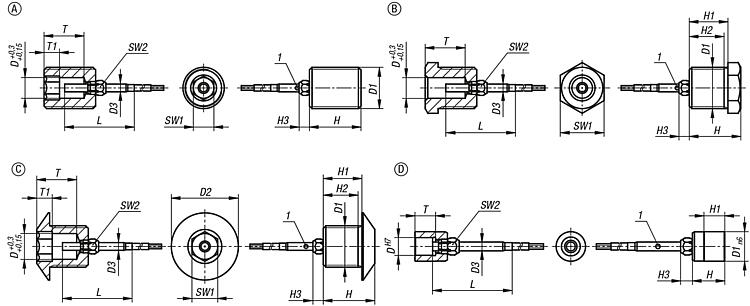

O procedimento detalhado está descrito nas instruções de montagem.Segurança:As buchas de posicionamento com sensor de condição não são apropriados para a proteção de pessoas.Indicação de desenho:

Forma A: com rosca contínua
Forma B: com rosca e colar
Forma C: com rosca e cone inicial
Forma D: liso

1) LED

BN = marrom
BK = preto
BU = azul

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1839 Buchas de posicionamento de aço ou aço inoxidável com sensor de condição

537 kB

Instruções de montagem - buchas de posicionamento/de alojamento com/para sensor de condição

58,2 kB

Desenhos (visão geral)

Buchas de posicionamento de aço ou aço inoxidável com sensor de condição, forma A, com rosca contínua

mais informações

Desenhos

Buchas de posicionamento de aço ou aço inoxidável com sensor de condição, forma A, com rosca contínua

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	Material do corpo básico	D	D1	D3	H	H3	L	T	T1	SW1	SW2
K1839.1031011	A	Rosca contínua	aço	3	M10x1	3	12	4	27	7	4	3	5
K1839.1041011	A	Rosca contínua	aço	4	M10x1	3	12	4	27	7	4	4	5
K1839.1051211	A	Rosca contínua	aço	5	M12x1,5	3	15	4	27	11	4	5	5
K1839.1061211	A	Rosca contínua	aço	6	M12x1,5	3	15	4	27	11	4	6	5
K1839.1081611	A	Rosca contínua	aço	8	M16x1,5	3	20	4	27	15,5	6	8	5
K1839.1101611	A	Rosca contínua	aço	10	M16x1,5	3	20	4	27	15,5	6	10	5
K1839.1122011	A	Rosca contínua	aço	12	M20x1,5	3	25	4	27	19	6	12	5
K1839.1162411	A	Rosca contínua	aço	16	M24x2	3	32	4	27	25	8	16	5
K1839.11031011	A	Rosca contínua	aço inoxidável	3	M10x1	3	12	4	27	7	4	3	5
K1839.11041011	A	Rosca contínua	aço inoxidável	4	M10x1	3	12	4	27	7	4	4	5
K1839.11051211	A	Rosca contínua	aço inoxidável	5	M12x1,5	3	15	4	27	11	4	5	5
K1839.11061211	A	Rosca contínua	aço inoxidável	6	M12x1,5	3	15	4	27	11	4	6	5
K1839.11081611	A	Rosca contínua	aço inoxidável	8	M16x1,5	3	20	4	27	15,5	6	8	5
K1839.11101611	A	Rosca contínua	aço inoxidável	10	M16x1,5	3	20	4	27	15,5	6	10	5
K1839.11122011	A	Rosca contínua	aço inoxidável	12	M20x1,5	3	25	4	27	19	6	12	5
K1839.11162411	A	Rosca contínua	aço inoxidável	16	M24x2	3	32	4	27	25	8	16	5

Buchas de posicionamento de aço ou aço inoxidável com sensor de condição, forma B, com rosca e colar

mais informações

Desenhos

Buchas de posicionamento de aço ou aço inoxidável com sensor de condição, forma B, com rosca e colar

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	Material do corpo básico	D	D1	D3	H	H1	H2	H3	L	T	SW1	SW2
K1839.2031011	B	com rosca e colar	aço	3	M10x1	3	15	12	10,5	4	27	7	11	5
K1839.2041011	B	com rosca e colar	aço	4	M10x1	3	15	12	10,5	4	27	7	11	5
K1839.2051211	B	com rosca e colar	aço	5	M12x1,5	3	15	12	10,5	4	27	11	13	5
K1839.2061211	B	com rosca e colar	aço	6	M12x1,5	3	15	12	10,5	4	27	11	13	5
K1839.2081611	B	com rosca e colar	aço	8	M16x1,5	3	20	15	13,5	4	27	15,5	17	5
K1839.2101611	B	com rosca e colar	aço	10	M16x1,5	3	20	15	13,5	4	27	15,5	17	5
K1839.2122011	B	com rosca e colar	aço	12	M20x1,5	3	25	20	18,5	4	27	19	22	5
K1839.2162411	B	com rosca e colar	aço	16	M24x2	3	32	27	25,5	4	27	25	27	5
K1839.12031011	B	com rosca e colar	aço inoxidável	3	M10x1	3	15	12	10,5	4	27	7	11	5
K1839.12041011	B	com rosca e colar	aço inoxidável	4	M10x1	3	15	12	10,5	4	27	7	11	5
K1839.12051211	B	com rosca e colar	aço inoxidável	5	M12x1,5	3	15	12	10,5	4	27	11	13	5
K1839.12061211	B	com rosca e colar	aço inoxidável	6	M12x1,5	3	15	12	10,5	4	27	11	13	5
K1839.12081611	B	com rosca e colar	aço inoxidável	8	M16x1,5	3	20	15	13,5	4	27	15,5	17	5
K1839.12101611	B	com rosca e colar	aço inoxidável	10	M16x1,5	3	20	15	13,5	4	27	15,5	17	5
K1839.12122011	B	com rosca e colar	aço inoxidável	12	M20x1,5	3	25	20	18,5	4	27	19	22	5
K1839.12162411	B	com rosca e colar	aço inoxidável	16	M24x2	3	32	27	25,5	4	27	25	27	5

Buchas de posicionamento de aço ou aço inoxidável com sensor de condição, forma C, com rosca e cone inicial

mais informações

Desenhos

Buchas de posicionamento de aço ou aço inoxidável com sensor de condição, forma C, com rosca e cone inicial

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	Material do corpo básico	D	D1	D2	D3	H	H1	H2	H3	L	T	SW1	SW2
K1839.3041211	C	com rosca e cone inicial	aço	4	M12x1,5	19	3	16	12	10,5	4	27	11	4	5
K1839.3051211	C	com rosca e cone inicial	aço	5	M12x1,5	19	3	16	12	10,5	4	27	11	5	5
K1839.3061211	C	com rosca e cone inicial	aço	6	M12x1,5	19	3	16	12	10,5	4	27	11	6	5
K1839.3081611	C	com rosca e cone inicial	aço	8	M16x1,5	26	3	20	15	13,5	4	27	15,5	8	5
K1839.3101611	C	com rosca e cone inicial	aço	10	M16x1,5	26	3	20	15	13,5	4	27	15,5	10	5
K1839.13041211	C	com rosca e cone inicial	aço inoxidável	4	M12x1,5	19	3	16	12	10,5	4	27	11	4	5
K1839.13051211	C	com rosca e cone inicial	aço inoxidável	5	M12x1,5	19	3	16	12	10,5	4	27	11	5	5
K1839.13061211	C	com rosca e cone inicial	aço inoxidável	6	M12x1,5	19	3	16	12	10,5	4	27	11	6	5
K1839.13081611	C	com rosca e cone inicial	aço inoxidável	8	M16x1,5	26	3	20	15	13,5	4	27	15,5	8	5
K1839.13101611	C	com rosca e cone inicial	aço inoxidável	10	M16x1,5	26	3	20	15	13,5	4	27	15,5	10	5

Buchas de posicionamento de aço ou aço inoxidável com sensor de condição, forma D, liso

mais informações

Desenhos

Buchas de posicionamento de aço ou aço inoxidável com sensor de condição, forma D, liso

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	Material do corpo básico	D	D1	D3	H	H1	H3	L	T	SW2
K1839.4030891	D	liso	aço	3	8	3	10	6	4	27	5	5
K1839.4040891	D	liso	aço	4	8	3	10	6	4	27	5	5
K1839.4050891	D	liso	aço	5	8	3	10	6	4	27	6	5
K1839.4061091	D	liso	aço	6	10	3	11	7	4	27	7	5
K1839.4081391	D	liso	aço	8	13,5	3	14	9,5	4	27	9,5	5
K1839.4101791	D	liso	aço	10	17	3	16	11,5	4	27	11,5	5
K1839.14030891	D	liso	aço inoxidável	3	8	3	10	6	4	27	5	5
K1839.14040891	D	liso	aço inoxidável	4	8	3	10	6	4	27	5	5
K1839.14050891	D	liso	aço inoxidável	5	8	3	10	6	4	27	6	5
K1839.14061091	D	liso	aço inoxidável	6	10	3	11	7	4	27	7	5
K1839.14081391	D	liso	aço inoxidável	8	13,5	3	14	9,5	4	27	9,5	5
K1839.14101791	D	liso	aço inoxidável	10	17	3	16	11,5	4	27	11,5	5
