Perno d'arresto con leva

Indietro

Prodotti
- Parti operative | Elementi standard
  - Pressori a molla, spina di posizionamento, imbastitori
    - Elementi di bloccaggio
      - Perno d'arresto con leva

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneDescrizione del prodotto:I perni di arresto con leva sono utilizzati per impedire una modifica della posizione d'arresto per effetto di forze trasversali. Il perno di bloccaggio si ritrae ruotando di 180° la barra di bloccaggio; in questo modo è possibile modificare la posizione di arresto. La tacca di bloccaggio mantiene la barra di bloccaggio in questa posizione e quindi il perno di bloccaggio rimane rientrato.Materiale:Barra di bloccaggio 1.0503.
Manicotto 1.0403.
Perno di bloccaggio in acciaio automatico.
Molla di compressione 1.4310.
Calotta barra termoplastica PA.Versione:Manicotto e barra di bloccaggio bruniti.
Perno di bloccaggio temprato, rettificato e brunito.
Molla di compressione non trattata.
Calotta barra di bloccaggio in vari colori:
- grigio nero RAL 7021
- arancione RAL 2004
- giallo navone RAL 1021
- rosso RAL 3020
- verde segnale RAL 6032
- blu RAL 5017
- grigio chiaro RAL 7035Nota:Se il perno d'arresto con leva viene saldato il manicotto deve essere fissato in modo da non subire danni a livello termico a causa di elevate temperature.Vantaggi:La spina di arresto si ritrae ruotando la levetta di 180°.
A scelta con calotte barra colorate in plastica.
Manicotto liscio, possibilità di collegamento tramite manicotto di adattamento.Su richiesta:Modelli speciali.
Accessori:Boccole di posizionamento K1290, K1839, K1840.

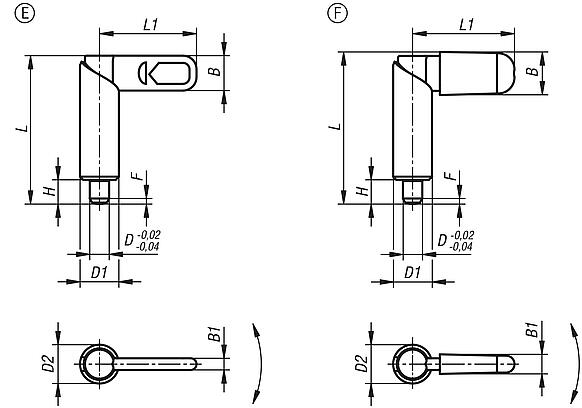

Nota disegno:

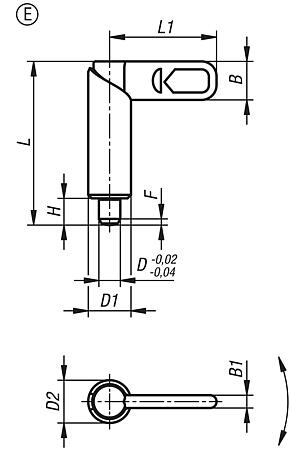

Forma E: senza calotta barra

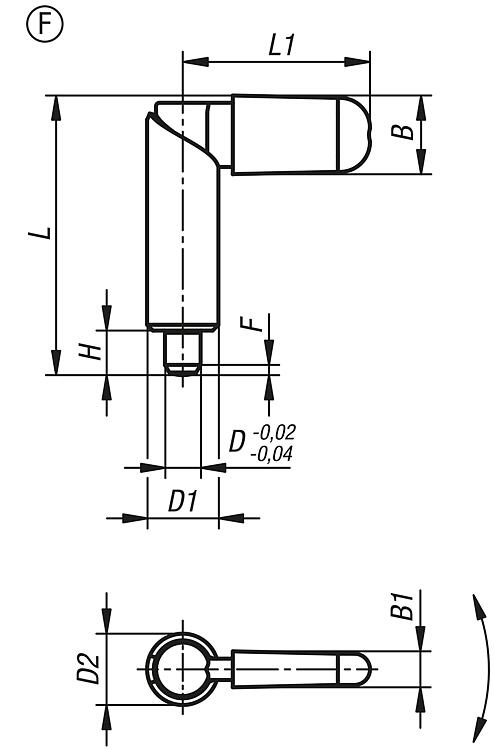

Forma F: con calotta barra

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K1670 Perno d'arresto con leva

193 kB

Disegni (sintesi completa)

Perni d'arresto con leva, Forma E, senza calotta

Maggiori informazioni

Disegni

Perni d'arresto con leva, Forma E, senza calotta

Selezione/filtro articoli

N. ordine	Forma	D	D1	L	L1	B	B1	H	F x 30°	Forza elastica inizio F1 ca. N	Forza elastica fine F2 ca. N
K1670.080410	E	4	10	38,5	25	9	3	6	1	8	14
K1670.080510	E	5	10	38,5	25	9	3	6	1,3	8	14
K1670.080610	E	6	10	38,5	25	9	3	6	1,8	8	14
K1670.080512	E	5	12	47,4	30	10,8	3,6	8	1,3	8	14
K1670.080612	E	6	12	47,4	30	10,8	3,6	8	1,8	8	14
K1670.080812	E	8	12	47,4	30	10,8	3,6	8	2,3	8	14
K1670.080616	E	6	16	61,2	40	14,4	4,8	10	1,8	15	35
K1670.080816	E	8	16	61,2	40	14,4	4,8	10	2,3	15	35
K1670.081016	E	10	16	61,2	40	14,4	4,8	10	2,8	15	35
K1670.080820	E	8	20	71	50	18	6	12	2,3	20	60
K1670.081020	E	10	20	71	50	18	6	12	2,8	20	60
K1670.081220	E	12	20	71	50	18	6	12	3	20	60

Perni d'arresto con leva, Forma F, con calotta barra

Maggiori informazioni

Disegni

Perni d'arresto con leva, Forma F, con calotta barra

Selezione/filtro articoli

N. ordine	Forma	Colore componenti	D	D1	L	L1	B	B1	H	F x 30°	Forza elastica inizio F1 ca. N	Forza elastica fine F2 ca. N
K1670.090410	F	grigio nerastro RAL 7021	4	10	39,5	26,3	10,9	4,9	6	1	8	14
K1670.090510	F	grigio nerastro RAL 7021	5	10	39,5	26,3	10,9	4,9	6	1,3	8	14
K1670.090610	F	grigio nerastro RAL 7021	6	10	39,5	26,3	10,9	4,9	6	1,8	8	14
K1670.090512	F	grigio nerastro RAL 7021	5	12	48,4	31,1	12,9	5,7	8	1,3	8	14
K1670.090612	F	grigio nerastro RAL 7021	6	12	48,4	31,1	12,9	5,7	8	1,8	8	14
K1670.090812	F	grigio nerastro RAL 7021	8	12	48,4	31,1	12,9	5,7	8	2,3	8	14
K1670.090616	F	grigio nerastro RAL 7021	6	16	62,3	41,5	16,6	7	10	1,8	15	35
K1670.090816	F	grigio nerastro RAL 7021	8	16	62,3	41,5	16,6	7	10	2,3	15	35
K1670.091016	F	grigio nerastro RAL 7021	10	16	62,8	41,5	16,6	7	10	2,8	15	35
K1670.090820	F	grigio nerastro RAL 7021	8	20	72,3	51,3	20,5	8,5	12	2,3	20	60
K1670.091020	F	grigio nerastro RAL 7021	10	20	72,3	51,3	20,5	8,5	12	2,8	20	60
K1670.091220	F	grigio nerastro RAL 7021	12	20	72,3	51,3	20,5	8,5	12	3	20	60
K1670.0904102	F	arancio puro RAL 2004	4	10	39,5	26,3	10,9	4,9	6	1	8	14
K1670.0905102	F	arancio puro RAL 2004	5	10	39,5	26,3	10,9	4,9	6	1,3	8	14
K1670.0906102	F	arancio puro RAL 2004	6	10	39,5	26,3	10,9	4,9	6	1,8	8	14
K1670.0905122	F	arancio puro RAL 2004	5	12	48,4	31,1	12,9	5,7	8	1,3	8	14
K1670.0906122	F	arancio puro RAL 2004	6	12	48,4	31,1	12,9	5,7	8	1,8	8	14
K1670.0908122	F	arancio puro RAL 2004	8	12	48,4	31,1	12,9	5,7	8	2,3	8	14
K1670.0906162	F	arancio puro RAL 2004	6	16	62,3	41,5	16,6	7	10	1,8	15	35
K1670.0908162	F	arancio puro RAL 2004	8	16	62,3	41,5	16,6	7	10	2,3	15	35
K1670.0910162	F	arancio puro RAL 2004	10	16	62,8	41,5	16,6	7	10	2,8	15	35
K1670.0908202	F	arancio puro RAL 2004	8	20	72,3	51,3	20,5	8,5	12	2,3	20	60
K1670.0910202	F	arancio puro RAL 2004	10	20	72,3	51,3	20,5	8,5	12	2,8	20	60
K1670.0912202	F	arancio puro RAL 2004	12	20	72,3	51,3	20,5	8,5	12	3	20	60
K1670.09041016	F	giallo navone RAL 1021	4	10	39,5	26,3	10,9	4,9	6	1	8	14
K1670.09051016	F	giallo navone RAL 1021	5	10	39,5	26,3	10,9	4,9	6	1,3	8	14
K1670.09061016	F	giallo navone RAL 1021	6	10	39,5	26,3	10,9	4,9	6	1,8	8	14
K1670.09051216	F	giallo navone RAL 1021	5	12	48,4	31,1	12,9	5,7	8	1,3	8	14
K1670.09061216	F	giallo navone RAL 1021	6	12	48,4	31,1	12,9	5,7	8	1,8	8	14
K1670.09081216	F	giallo navone RAL 1021	8	12	48,4	31,1	12,9	5,7	8	2,3	8	14
K1670.09061616	F	giallo navone RAL 1021	6	16	62,3	41,5	16,6	7	10	1,8	15	35
K1670.09081616	F	giallo navone RAL 1021	8	16	62,3	41,5	16,6	7	10	2,3	15	35
K1670.09101616	F	giallo navone RAL 1021	10	16	62,8	41,5	16,6	7	10	2,8	15	35
K1670.09082016	F	giallo navone RAL 1021	8	20	72,3	51,3	20,5	8,5	12	2,3	20	60
K1670.09102016	F	giallo navone RAL 1021	10	20	72,3	51,3	20,5	8,5	12	2,8	20	60
K1670.09122016	F	giallo navone RAL 1021	12	20	72,3	51,3	20,5	8,5	12	3	20	60
K1670.09041084	F	rosso traffico RAL 3020	4	10	39,5	26,3	10,9	4,9	6	1	8	14
K1670.09051084	F	rosso traffico RAL 3020	5	10	39,5	26,3	10,9	4,9	6	1,3	8	14
K1670.09061084	F	rosso traffico RAL 3020	6	10	39,5	26,3	10,9	4,9	6	1,8	8	14
K1670.09051284	F	rosso traffico RAL 3020	5	12	48,4	31,1	12,9	5,7	8	1,3	8	14
K1670.09061284	F	rosso traffico RAL 3020	6	12	48,4	31,1	12,9	5,7	8	1,8	8	14
K1670.09081284	F	rosso traffico RAL 3020	8	12	48,4	31,1	12,9	5,7	8	2,3	8	14
K1670.09061684	F	rosso traffico RAL 3020	6	16	62,3	41,5	16,6	7	10	1,8	15	35
K1670.09081684	F	rosso traffico RAL 3020	8	16	62,3	41,5	16,6	7	10	2,3	15	35
K1670.09101684	F	rosso traffico RAL 3020	10	16	62,8	41,5	16,6	7	10	2,8	15	35
K1670.09082084	F	rosso traffico RAL 3020	8	20	72,3	51,3	20,5	8,5	12	2,3	20	60
K1670.09102084	F	rosso traffico RAL 3020	10	20	72,3	51,3	20,5	8,5	12	2,8	20	60
K1670.09122084	F	rosso traffico RAL 3020	12	20	72,3	51,3	20,5	8,5	12	3	20	60
K1670.09041086	F	verde segnale RAL 6032	4	10	39,5	26,3	10,9	4,9	6	1	8	14
K1670.09051086	F	verde segnale RAL 6032	5	10	39,5	26,3	10,9	4,9	6	1,3	8	14
K1670.09061086	F	verde segnale RAL 6032	6	10	39,5	26,3	10,9	4,9	6	1,8	8	14
K1670.09051286	F	verde segnale RAL 6032	5	12	48,4	31,1	12,9	5,7	8	1,3	8	14
K1670.09061286	F	verde segnale RAL 6032	6	12	48,4	31,1	12,9	5,7	8	1,8	8	14
K1670.09081286	F	verde segnale RAL 6032	8	12	48,4	31,1	12,9	5,7	8	2,3	8	14
K1670.09061686	F	verde segnale RAL 6032	6	16	62,3	41,5	16,6	7	10	1,8	15	35
K1670.09081686	F	verde segnale RAL 6032	8	16	62,3	41,5	16,6	7	10	2,3	15	35
K1670.09101686	F	verde segnale RAL 6032	10	16	62,8	41,5	16,6	7	10	2,8	15	35
K1670.09082086	F	verde segnale RAL 6032	8	20	72,3	51,3	20,5	8,5	12	2,3	20	60
K1670.09102086	F	verde segnale RAL 6032	10	20	72,3	51,3	20,5	8,5	12	2,8	20	60
K1670.09122086	F	verde segnale RAL 6032	12	20	72,3	51,3	20,5	8,5	12	3	20	60
K1670.09041087	F	blu traffico RAL 5017	4	10	39,5	26,3	10,9	4,9	6	1	8	14
K1670.09051087	F	blu traffico RAL 5017	5	10	39,5	26,3	10,9	4,9	6	1,3	8	14
K1670.09061087	F	blu traffico RAL 5017	6	10	39,5	26,3	10,9	4,9	6	1,8	8	14
K1670.09051287	F	blu traffico RAL 5017	5	12	48,4	31,1	12,9	5,7	8	1,3	8	14
K1670.09061287	F	blu traffico RAL 5017	6	12	48,4	31,1	12,9	5,7	8	1,8	8	14
K1670.09081287	F	blu traffico RAL 5017	8	12	48,4	31,1	12,9	5,7	8	2,3	8	14
K1670.09061687	F	blu traffico RAL 5017	6	16	62,3	41,5	16,6	7	10	1,8	15	35
K1670.09081687	F	blu traffico RAL 5017	8	16	62,3	41,5	16,6	7	10	2,3	15	35
K1670.09101687	F	blu traffico RAL 5017	10	16	62,8	41,5	16,6	7	10	2,8	15	35
K1670.09082087	F	blu traffico RAL 5017	8	20	72,3	51,3	20,5	8,5	12	2,3	20	60
K1670.09102087	F	blu traffico RAL 5017	10	20	72,3	51,3	20,5	8,5	12	2,8	20	60
K1670.09122087	F	blu traffico RAL 5017	12	20	72,3	51,3	20,5	8,5	12	3	20	60
K1670.09041088	F	grigio luce RAL 7035	4	10	39,5	26,3	10,9	4,9	6	1	8	14
K1670.09051088	F	grigio luce RAL 7035	5	10	39,5	26,3	10,9	4,9	6	1,3	8	14
K1670.09061088	F	grigio luce RAL 7035	6	10	39,5	26,3	10,9	4,9	6	1,8	8	14
K1670.09051288	F	grigio luce RAL 7035	5	12	48,4	31,1	12,9	5,7	8	1,3	8	14
K1670.09061288	F	grigio luce RAL 7035	6	12	48,4	31,1	12,9	5,7	8	1,8	8	14
K1670.09081288	F	grigio luce RAL 7035	8	12	48,4	31,1	12,9	5,7	8	2,3	8	14
K1670.09061688	F	grigio luce RAL 7035	6	16	62,3	41,5	16,6	7	10	1,8	15	35
K1670.09081688	F	grigio luce RAL 7035	8	16	62,3	41,5	16,6	7	10	2,3	15	35
K1670.09101688	F	grigio luce RAL 7035	10	16	62,8	41,5	16,6	7	10	2,8	15	35
K1670.09082088	F	grigio luce RAL 7035	8	20	72,3	51,3	20,5	8,5	12	2,3	20	60
K1670.09102088	F	grigio luce RAL 7035	10	20	72,3	51,3	20,5	8,5	12	2,8	20	60
K1670.09122088	F	grigio luce RAL 7035	12	20	72,3	51,3	20,5	8,5	12	3	20	60
