K1678

Perno d'arresto con leva acciaio inox con guida interna

Indietro

Prodotti
- Parti operative | Elementi standard
  - Pressori a molla, spina di posizionamento, imbastitori
    - Elementi di bloccaggio
      - Perno d'arresto con leva acciaio inox con guida interna

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneDescrizione del prodotto:I perni di arresto con leva sono utilizzati per impedire una modifica della posizione d'arresto per effetto di forze trasversali. Il perno di bloccaggio si ritrae ruotando di 180° la barra di bloccaggio; in questo modo è possibile modificare la posizione di arresto. La tacca di bloccaggio mantiene la barra di bloccaggio in questa posizione e quindi il perno di bloccaggio rimane rientrato.Materiale:

Corpo filettato e barra di bloccaggio 1.4308.
Perno di bloccaggio 1.4305.
Molla di compressione 1.4310.
Calotta barra termoplastica PA.

Versione:Corpo filettato, molla di compressione e barra di bloccaggio non trattati.
Perno di bloccaggio rettificato e non trattato.
Calotta barra di bloccaggio in vari colori:
- grigio nero RAL 7021.
- arancione RAL 2004.
- giallo navone RAL 1021.
- rosso RAL 3020.
- verde segnale RAL 6032.
- blu RAL 5017.
- grigio chiaro RAL 7035.
Utilizzo:Grazie al suo design chiuso, il perno d'arresto con leva con guida interna può essere installato in luoghi soggetti a forte sporcizia, ad es. polvere e scintille.Vantaggi:- Ruotando la barra di bloccaggio di 180° il perno di bloccaggio viene retratto.
- Il design chiuso impedisce l'ingresso di sporcizia nel corpo filettato.
- L'esagono sul corpo facilita il montaggio del perno d'arresto con leva.Su richiesta:Versioni speciali.Accessori:Supporti per spine a leva K0638
Boccole di posizionamento K1290.

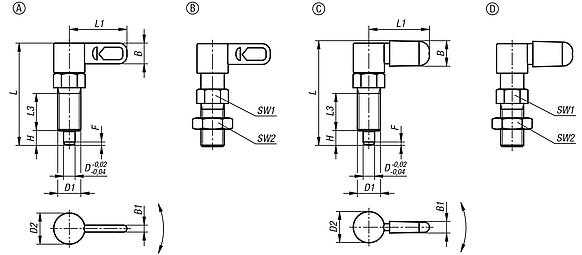

Nota disegno:

Forma A: senza calotta barra, senza controdado
Forma B: senza calotta barra, con controdado
Forma C: con calotta barra, senza controdado
Forma D: con calotta barra, con controdado

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K1678 Perno d'arresto con leva acciaio inox con guida interna

320 kB

Disegni (sintesi completa)

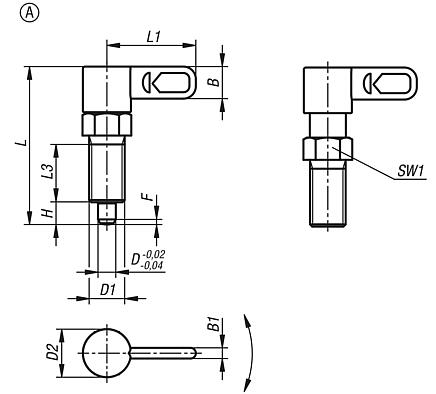

Perno d'arresto con leva acciaio inox con guida interna, forma A, senza calotta barra, senza dado

Maggiori informazioni

Disegni

Perno d'arresto con leva acciaio inox con guida interna, forma A, senza calotta barra, senza dado

Selezione/filtro articoli

N. ordine	Forma	D	D1	D2	L	L1	L3	B	B1	H	SW1	F x 30°	Forza elastica inizio F1 ca. N	Forza elastica fine F2 ca. N
K1678.10405101	A	5	M10x1	16	45,8	25	15	9	3	6	13	1,3	8	14
K1678.10406121	A	6	M12x1,5	17,4	55,4	30	19	10,2	3,6	8	14	1,8	8	15
K1678.10408161	A	8	M16x1,5	21,6	71	40	26	14,4	4,8	10	19	2,3	15	35
K1678.10410201	A	10	M20x1,5	24,8	80,5	50	30	17	6	12	22	2,8	20	60

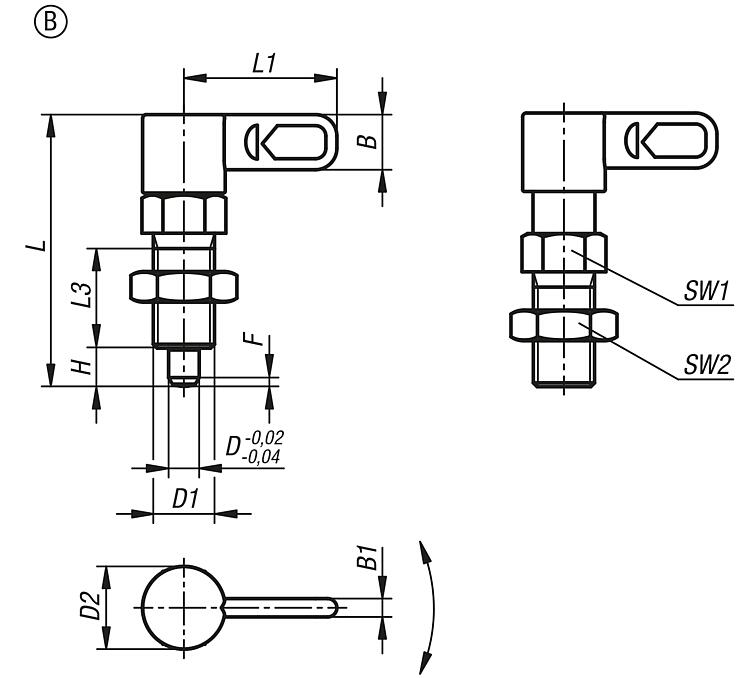

Perno d'arresto con leva acciaio inox con guida interna, forma B, senza calotta barra, con dado

Maggiori informazioni

Disegni

Perno d'arresto con leva acciaio inox con guida interna, forma B, senza calotta barra, con dado

Selezione/filtro articoli

N. ordine	Forma	D	D1	D2	L	L1	L3	B	B1	H	SW1	SW2	F x 30°	Forza elastica inizio F1 ca. N	Forza elastica fine F2 ca. N
K1678.10505101	B	5	M10x1	16	45,8	25	15	9	3	6	13	17	1,3	8	14
K1678.10506121	B	6	M12x1,5	17,4	55,4	30	19	10,2	3,6	8	14	19	1,8	8	15
K1678.10508161	B	8	M16x1,5	21,6	71	40	26	14,4	4,8	10	19	24	2,3	15	35
K1678.10510201	B	10	M20x1,5	24,8	80,5	50	30	17	6	12	22	30	2,8	20	60

Perno d'arresto con leva acciaio inox con guida interna, forma C, con calotta barra, senza dado

Maggiori informazioni

Disegni

Perno d'arresto con leva acciaio inox con guida interna, forma C, con calotta barra, senza dado

Selezione/filtro articoli

N. ordine	Forma	Colore componenti	D	D1	D2	L	L1	L3	B	B1	H	SW1	F x 30°	Forza elastica inizio F1 ca. N	Forza elastica fine F2 ca. N
K1678.10605101	C	grigio nerastro RAL 7021	5	M10x1	16	46,7	26,3	15	10,9	4,9	6	13	1,3	8	14
K1678.10606121	C	grigio nerastro RAL 7021	6	M12x1,5	17,4	56,5	31,5	19	13	5,8	8	14	1,8	8	15
K1678.10608161	C	grigio nerastro RAL 7021	8	M16x1,5	21,6	72,6	42	26	17,7	8,1	10	19	2,3	15	35
K1678.10610201	C	grigio nerastro RAL 7021	10	M20x1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	2,8	20	60
K1678.106051012	C	arancio puro RAL 2004	5	M10x1	16	46,7	26,3	15	10,9	4,9	6	13	1,3	8	14
K1678.106061212	C	arancio puro RAL 2004	6	M12x1,5	17,4	56,5	31,5	19	13	5,8	8	14	1,8	8	15
K1678.106081612	C	arancio puro RAL 2004	8	M16x1,5	21,6	72,6	42	26	17,7	8,1	10	19	2,3	15	35
K1678.106102012	C	arancio puro RAL 2004	10	M20x1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	2,8	20	60
K1678.1060510116	C	giallo navone RAL 1021	5	M10x1	16	46,7	26,3	15	10,9	4,9	6	13	1,3	8	14
K1678.1060612116	C	giallo navone RAL 1021	6	M12x1,5	17,4	56,5	31,5	19	13	5,8	8	14	1,8	8	15
K1678.1060816116	C	giallo navone RAL 1021	8	M16x1,5	21,6	72,6	42	26	17,7	8,1	10	19	2,3	15	35
K1678.1061020116	C	giallo navone RAL 1021	10	M20x1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	2,8	20	60
K1678.1060510148	C	rosso traffico RAL 3020	5	M10x1	16	46,7	26,3	15	10,9	4,9	6	13	1,3	8	14
K1678.1060612148	C	rosso traffico RAL 3020	6	M12x1,5	17,4	56,5	31,5	19	13	5,8	8	14	1,8	8	15
K1678.1060816148	C	rosso traffico RAL 3020	8	M16x1,5	21,6	72,6	42	26	17,7	8,1	10	19	2,3	15	35
K1678.1061020148	C	rosso traffico RAL 3020	10	M20x1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	2,8	20	60
K1678.1060510186	C	verde segnale RAL 6032	5	M10x1	16	46,7	26,3	15	10,9	4,9	6	13	1,3	8	14
K1678.1060612186	C	verde segnale RAL 6032	6	M12x1,5	17,4	56,5	31,5	19	13	5,8	8	14	1,8	8	15
K1678.1060816186	C	verde segnale RAL 6032	8	M16x1,5	21,6	72,6	42	26	17,7	8,1	10	19	2,3	15	35
K1678.1061020186	C	verde segnale RAL 6032	10	M20x1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	2,8	20	60
K1678.1060510187	C	blu traffico RAL 5017	5	M10x1	16	46,7	26,3	15	10,9	4,9	6	13	1,3	8	14
K1678.1060612187	C	blu traffico RAL 5017	6	M12x1,5	17,4	56,5	31,5	19	13	5,8	8	14	1,8	8	15
K1678.1060816187	C	blu traffico RAL 5017	8	M16x1,5	21,6	72,6	42	26	17,7	8,1	10	19	2,3	15	35
K1678.1061020187	C	blu traffico RAL 5017	10	M20x1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	2,8	20	60
K1678.1060510188	C	grigio luce RAL 7035	5	M10x1	16	46,7	26,3	15	10,9	4,9	6	13	1,3	8	14
K1678.1060612188	C	grigio luce RAL 7035	6	M12x1,5	17,4	56,5	31,5	19	13	5,8	8	14	1,8	8	15
K1678.1060816188	C	grigio luce RAL 7035	8	M16x1,5	21,6	72,6	42	26	17,7	8,1	10	19	2,3	15	35
K1678.1061020188	C	grigio luce RAL 7035	10	M20x1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	2,8	20	60

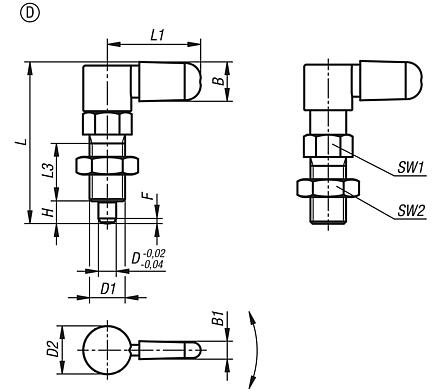

Perno d'arresto con leva acciaio inox con guida interna, forma D, con calotta barra, con dado

Maggiori informazioni

Disegni

Perno d'arresto con leva acciaio inox con guida interna, forma D, con calotta barra, con dado

Selezione/filtro articoli

N. ordine	Forma	Colore componenti	D	D1	D2	L	L1	L3	B	B1	H	SW1	SW2	F x 30°	Forza elastica inizio F1 ca. N	Forza elastica fine F2 ca. N
K1678.10705101	D	grigio nerastro RAL 7021	5	M10x1	16	46,7	26,3	15	10,9	4,9	6	13	17	1,3	8	14
K1678.10706121	D	grigio nerastro RAL 7021	6	M12x1,5	17,4	56,5	31,5	19	13	5,8	8	14	19	1,8	8	15
K1678.10708161	D	grigio nerastro RAL 7021	8	M16x1,5	21,6	72,6	42	26	17,7	8,1	10	19	24	2,3	15	35
K1678.10710201	D	grigio nerastro RAL 7021	10	M20x1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	30	2,8	20	60
K1678.107051012	D	arancio puro RAL 2004	5	M10x1	16	46,7	26,3	15	10,9	4,9	6	13	17	1,3	8	14
K1678.107061212	D	arancio puro RAL 2004	6	M12x1,5	17,4	56,5	31,5	19	13	5,8	8	14	19	1,8	8	15
K1678.107081612	D	arancio puro RAL 2004	8	M16x1,5	21,6	72,6	42	26	17,7	8,1	10	19	24	2,3	15	35
K1678.107102012	D	arancio puro RAL 2004	10	M20x1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	30	2,8	20	60
K1678.1070510116	D	giallo navone RAL 1021	5	M10x1	16	46,7	26,3	15	10,9	4,9	6	13	17	1,3	8	14
K1678.1070612116	D	giallo navone RAL 1021	6	M12x1,5	17,4	56,5	31,5	19	13	5,8	8	14	19	1,8	8	15
K1678.1070816116	D	giallo navone RAL 1021	8	M16x1,5	21,6	72,6	42	26	17,7	8,1	10	19	24	2,3	15	35
K1678.1071020116	D	giallo navone RAL 1021	10	M20x1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	30	2,8	20	60
K1678.1070510148	D	rosso traffico RAL 3020	5	M10x1	16	46,7	26,3	15	10,9	4,9	6	13	17	1,3	8	14
K1678.1070612148	D	rosso traffico RAL 3020	6	M12x1,5	17,4	56,5	31,5	19	13	5,8	8	14	19	1,8	8	15
K1678.1070816148	D	rosso traffico RAL 3020	8	M16x1,5	21,6	72,6	42	26	17,7	8,1	10	19	24	2,3	15	35
K1678.1071020148	D	rosso traffico RAL 3020	10	M20x1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	30	2,8	20	60
K1678.1070510186	D	verde segnale RAL 6032	5	M10x1	16	46,7	26,3	15	10,9	4,9	6	13	17	1,3	8	14
K1678.1070612186	D	verde segnale RAL 6032	6	M12x1,5	17,4	56,5	31,5	19	13	5,8	8	14	19	1,8	8	15
K1678.1070816186	D	verde segnale RAL 6032	8	M16x1,5	21,6	72,6	42	26	17,7	8,1	10	19	24	2,3	15	35
K1678.1071020186	D	verde segnale RAL 6032	10	M20x1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	30	2,8	20	60
K1678.1070510187	D	blu traffico RAL 5017	5	M10x1	16	46,7	26,3	15	10,9	4,9	6	13	17	1,3	8	14
K1678.1070612187	D	blu traffico RAL 5017	6	M12x1,5	17,4	56,5	31,5	19	13	5,8	8	14	19	1,8	8	15
K1678.1070816187	D	blu traffico RAL 5017	8	M16x1,5	21,6	72,6	42	26	17,7	8,1	10	19	24	2,3	15	35
K1678.1071020187	D	blu traffico RAL 5017	10	M20x1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	30	2,8	20	60
K1678.1070510188	D	grigio luce RAL 7035	5	M10x1	16	46,7	26,3	15	10,9	4,9	6	13	17	1,3	8	14
K1678.1070612188	D	grigio luce RAL 7035	6	M12x1,5	17,4	56,5	31,5	19	13	5,8	8	14	19	1,8	8	15
K1678.1070816188	D	grigio luce RAL 7035	8	M16x1,5	21,6	72,6	42	26	17,7	8,1	10	19	24	2,3	15	35
K1678.1071020188	D	grigio luce RAL 7035	10	M20x1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	30	2,8	20	60
