Manovelle in acciaio inox con impugnatura cilindrica pieghevole

Indietro

Prodotti
- Parti operative | Elementi standard
  - Volantini, manovelle, indicatori di posizione
    - Manovelle in acciaio inox con impugnatura cilindrica pieghevole

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:

Manovella in acciaio inox 1.4308.
Impugnatura cilindrica in materiale termoplastico e acciaio inox 1.4404.

Versione:Manovella lucida.
Materiale termoplastico colore grigio nerastro.
Acciaio inox grezzo.Nota:Simile a DIN 469.
Nelle versioni con foro trasversale il fissaggio avviene avvitando il perno filettato ISO 4027 (DIN 914).Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K2076 Manovelle in acciaio inox con impugnatura cilindrica pieghevole

151 kB

Disegni (sintesi completa)

Manovelle in acciaio inox con impugnatura cilindrica pieghevole con foro calibrato

Maggiori informazioni

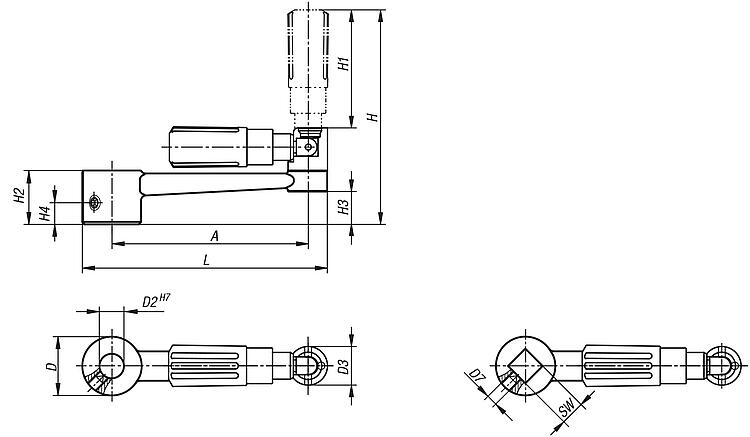

Disegni

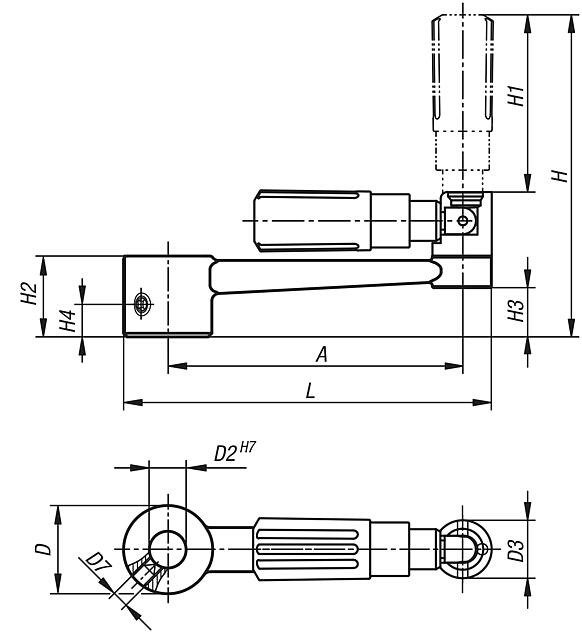

Manovelle in acciaio inox con impugnatura cilindrica pieghevole con foro calibrato

Selezione/filtro articoli

N. ordine	Versione 1	Versione 2	A	D	D2	D3	D7	H	H1	H2	H3	H4	L
K2076.1110	foro calibrato	senza foro trasversale	80	24	10	16	-	89	49	22	13,4	-	100
K2076.1212	foro calibrato	senza foro trasversale	100	28	12	20	-	108	59,5	26	16	-	124
K2076.1314	foro calibrato	senza foro trasversale	125	30	14	26	-	140	83	28	15,8	-	153
K2076.1417	foro calibrato	senza foro trasversale	160	34	17	26	-	144	83	32	19,6	-	190
K2076.11106	foro calibrato	con foro trasversale	80	24	10	16	M6	89	49	22	13,4	7,5	100
K2076.12126	foro calibrato	con foro trasversale	100	28	12	20	M6	108	59,5	26	16	7,5	124
K2076.13146	foro calibrato	con foro trasversale	125	30	14	26	M6	140	83	28	15,8	7,5	153
K2076.14176	foro calibrato	con foro trasversale	160	34	17	26	M6	144	83	32	19,6	7,5	190

Manovelle in acciaio inox con impugnatura cilindrica pieghevole con quadro incassato

Maggiori informazioni

Disegni

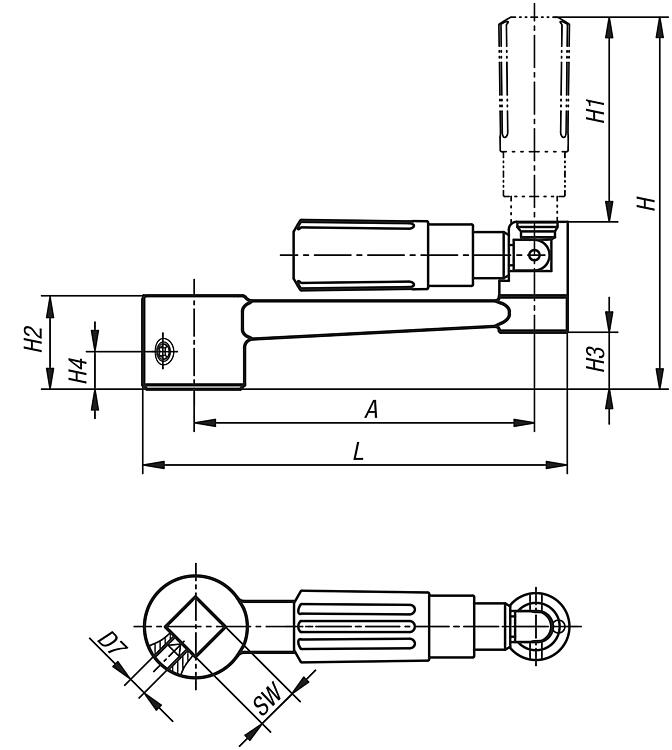

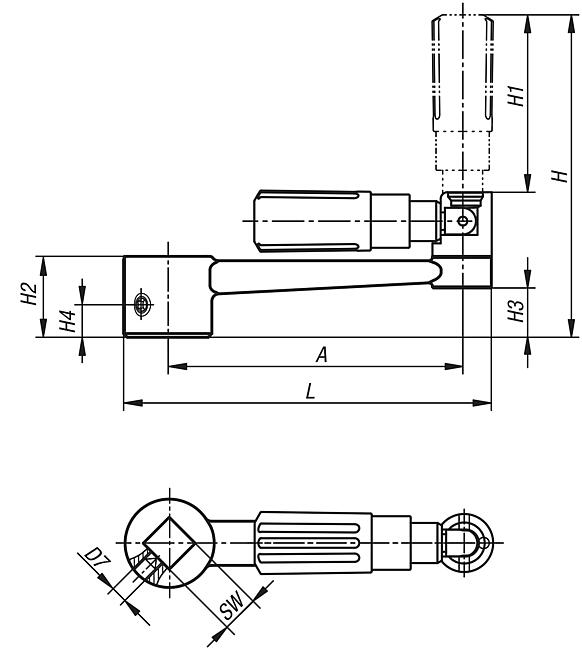

Manovelle in acciaio inox con impugnatura cilindrica pieghevole con quadro incassato

Selezione/filtro articoli

N. ordine	Versione 1	Versione 2	A	D	D3	D7	H	H1	H2	H3	H4	L	SW
K2076.2110	quadro incassato	senza foro trasversale	80	24	16	-	89	49	22	13,4	-	100	10
K2076.2212	quadro incassato	senza foro trasversale	100	28	20	-	108	59,5	26	16	-	124	12
K2076.2314	quadro incassato	senza foro trasversale	125	30	26	-	140	83	28	15,8	-	153	14
K2076.2417	quadro incassato	senza foro trasversale	160	34	26	-	144	83	32	19,6	-	190	17
K2076.21106	quadro incassato	con foro trasversale	80	24	16	M6	89	49	22	13,4	7,5	100	10
K2076.22126	quadro incassato	con foro trasversale	100	28	20	M6	108	59,5	26	16	7,5	124	12
K2076.23146	quadro incassato	con foro trasversale	125	30	26	M6	140	83	28	15,8	7,5	153	14
K2076.24176	quadro incassato	con foro trasversale	160	34	26	M6	144	83	32	19,6	7,5	190	17
