Manovelle in acciaio inox con impugnatura cilindrica girevole

Indietro

Prodotti
- Parti operative | Elementi standard
  - Volantini, manovelle, indicatori di posizione
    - Manovelle in acciaio inox con impugnatura cilindrica girevole

Descrizione articolo/immagini prodotto

DescrizioneVersione:Superficie non trattata.Nota:Simile a DIN 469.
Nelle versioni con foro trasversale il fissaggio avviene avvitando il perno filettato ISO 4027 (DIN 914).Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0999 Manovelle in acciaio inox con impugnatura cilindrica girevole

126 kB

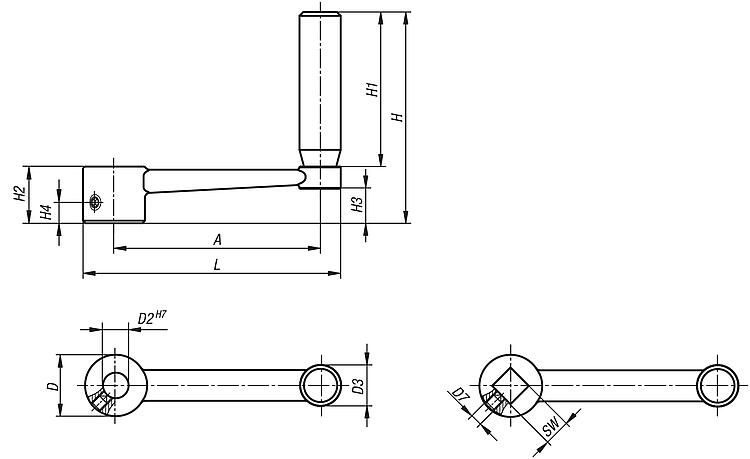

Disegni (sintesi completa)

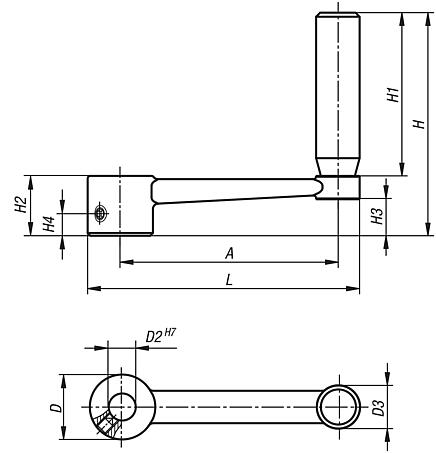

Manovelle in acciaio inox con impugnatura cilindrica girevole con foro calibrato

Maggiori informazioni

Disegni

Manovelle in acciaio inox con impugnatura cilindrica girevole con foro calibrato

Selezione/filtro articoli

N. ordine	Versione 1	Versione 2	A	D	D2	D3	D7	H	H1	H2	H3	H4	L
K0999.3110	foro calibrato	senza foro trasversale	80	24	10	16	-	82	60	22	13,4	-	100
K0999.3212	foro calibrato	senza foro trasversale	100	28	12	20	-	98	72	26	16	-	124
K0999.3314	foro calibrato	senza foro trasversale	125	30	14	26	-	118	90	28	15,8	-	153
K0999.3417	foro calibrato	senza foro trasversale	160	34	17	26	-	122	90	32	19,6	-	190
K0999.31106	foro calibrato	con foro trasversale	80	24	10	16	M6	82	60	22	13,4	7,5	100
K0999.32126	foro calibrato	con foro trasversale	100	28	12	20	M6	98	72	26	16	7,5	124
K0999.33146	foro calibrato	con foro trasversale	125	30	14	26	M6	118	90	28	15,8	7,5	153
K0999.34176	foro calibrato	con foro trasversale	160	34	17	26	M6	122	90	32	19,6	7,5	190

Manovelle in acciaio inox con impugnatura cilindrica girevole con quadro incassato

Maggiori informazioni

Disegni

Manovelle in acciaio inox con impugnatura cilindrica girevole con quadro incassato

Selezione/filtro articoli

N. ordine	Versione 1	Versione 2	A	D	D3	D7	H	H1	H2	H3	H4	L	SW
K0999.4110	quadro incassato	senza foro trasversale	80	24	16	-	82	60	22	13,4	-	100	10
K0999.4212	quadro incassato	senza foro trasversale	100	28	20	-	98	72	26	16	-	124	12
K0999.4314	quadro incassato	senza foro trasversale	125	30	26	-	118	90	28	15,8	-	153	14
K0999.4417	quadro incassato	senza foro trasversale	160	34	26	-	122	90	32	19,6	-	190	17
K0999.41106	quadro incassato	con foro trasversale	80	24	16	M6	82	60	22	13,4	7,5	100	10
K0999.42126	quadro incassato	con foro trasversale	100	28	20	M6	98	72	26	16	7,5	124	12
K0999.43146	quadro incassato	con foro trasversale	125	30	26	M6	118	90	28	15,8	7,5	153	14
K0999.44176	quadro incassato	con foro trasversale	160	34	26	M6	122	90	32	19,6	7,5	190	17
