K2194Spina di posizione in acciaio inox versione corta con... |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneDescrizione del prodotto:Le spine di posizione vengono utilizzate quando si desidera evitare una modifica della posizione di bloccaggio causata da forze trasversali.
Esempi tipici di applicazione sono l'arresto in lunghezza, in altezza e il posizionamento preciso in settori come la costruzione di macchinari, attrezzature, mobili e veicoli speciali.
Solo azionando manualmente la spina è possibile modificare la posizione di bloccaggio. Se lo sbloccaggio deve avvenire gradualmente ed è necessario evitare un ritorno improvviso della spina, si consiglia di utilizzare la forma C o D.Materiale:Versione in acciaio inox A1:
Boccola filettata, impugnatura a fungo e perno di bloccaggio non temprati 1.4305.
Perno di bloccaggio temprato 1.4034.
Molla a compressione 1.4310.
Versione in acciaio inox A4:
Boccola filettata, impugnatura a fungo e perno di bloccaggio 1.4404.
Molla a compressione 1.4401. Versione:Versione in acciaio inox A1:
Boccola filettata non trattata.
Impugnatura a fungo non trattata.
Perno di bloccaggio temprato o non temprato, rettificato e non trattato.
Versione in acciaio inox A4:
boccola filettata non trattata.
Impugnatura a fungo non trattata o sabbiata.
Perno di bloccaggio rettificato, nichelato chimicamente o non trattato.Nota:I materiali utilizzati consentono un'ampia gamma di applicazioni.
Quando sono richieste prestazioni di altissima resistenza alla corrosione, si consigliano le spine di posizione in acciaio inossidabile A4.
Su richiesta:Versioni speciali.Accessori:Boccole di posizionamento K1290.
Anelli distanziatori K0665.
Kit di connettori in acciaio inox per parti a parete sottile K2146.Nota disegno:Forma A: senza incavo d'arresto, senza controdado

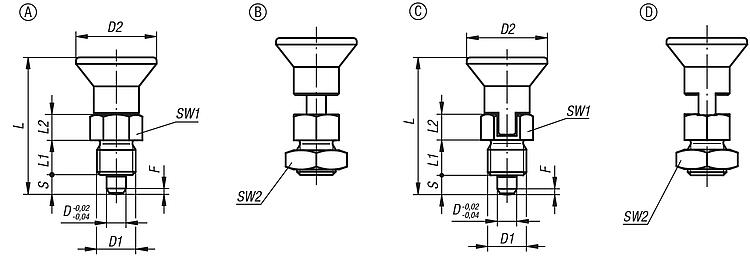

Forma B: senza incavo d'arresto, con controdado
Forma C: con incavo d'arresto, senza controdado

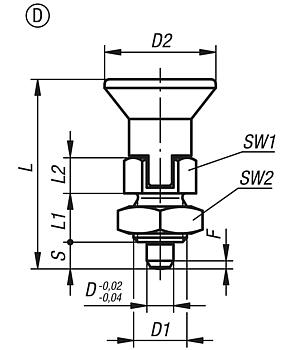

Forma D: con incavo d'arresto, con controdado DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Spina di posizione in acciaio inox versione corta con impugnatura a fungo in acciaio inox, senza incavo d'arresto e controdado |
Maggiori informazioni |
Selezione/filtro articoli |
|

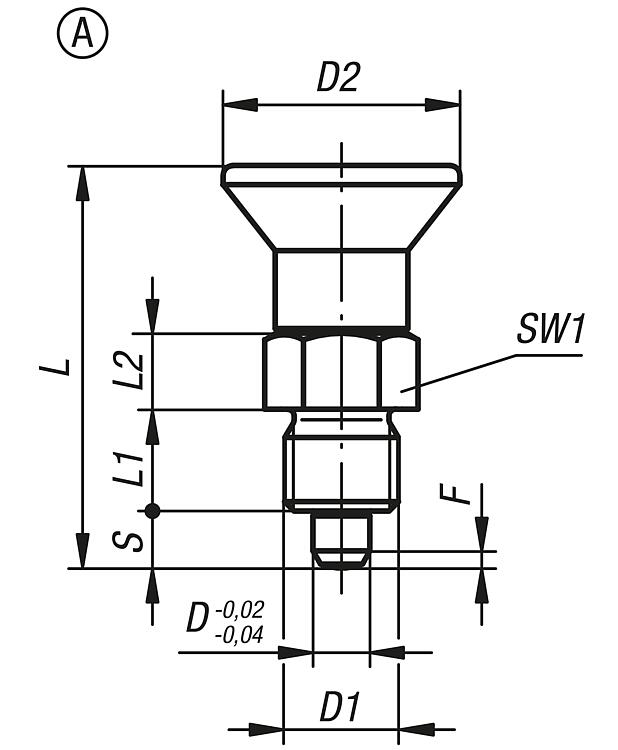

| N. ordine | Forma | Materiale
corpo base | Chiave
in acciaio | Impugnatura
a fungo
| Perno
di bloccaggio | D | D1 | D2 | L | L1 | L2 | Corsa
S | SW1 | F x 30° | Forza
elastica inizio
F1 ca. N | Forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| K2194.115903 | A | acciaio inox | 1.4305 | grezzo | non temprato | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3 | 10 |  | | 0.00 € | | | K2194.115004 | A | acciaio inox | 1.4305 | grezzo | non temprato | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 0.00 € | | | K2194.115105 | A | acciaio inox | 1.4305 | grezzo | non temprato | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 0.00 € | | | K2194.115206 | A | acciaio inox | 1.4305 | grezzo | non temprato | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 0.00 € | | | K2194.115308 | A | acciaio inox | 1.4305 | grezzo | non temprato | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 0.00 € | | | K2194.115410 | A | acciaio inox | 1.4305 | grezzo | non temprato | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 0.00 € | | | K2194.005903 | A | acciaio inox | 1.4034 | grezzo | temprato | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3 | 10 | | | 0.00 € | | | K2194.005004 | A | acciaio inox | 1.4034 | grezzo | temprato | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 0.00 € | | | K2194.005105 | A | acciaio inox | 1.4034 | grezzo | temprato | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 0.00 € | | | K2194.005206 | A | acciaio inox | 1.4034 | grezzo | temprato | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 0.00 € | | | K2194.005308 | A | acciaio inox | 1.4034 | grezzo | temprato | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 0.00 € | | | K2194.005410 | A | acciaio inox | 1.4034 | grezzo | temprato | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 0.00 € | | | K2194.065903 | A | acciaio inox | 1.4404 | grezzo | nichelato | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3 | 10 | | | 0.00 € | | | K2194.065004 | A | acciaio inox | 1.4404 | grezzo | nichelato | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 0.00 € | | | K2194.065105 | A | acciaio inox | 1.4404 | grezzo | nichelato | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 0.00 € | | | K2194.065206 | A | acciaio inox | 1.4404 | grezzo | nichelato | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 0.00 € | | | K2194.065308 | A | acciaio inox | 1.4404 | grezzo | nichelato | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 0.00 € | | | K2194.065410 | A | acciaio inox | 1.4404 | grezzo | nichelato | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 0.00 € | | | K2194.175903 | A | acciaio inox | 1.4404 | grezzo | grezzo | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3 | 10 | | | 0.00 € | | | K2194.175004 | A | acciaio inox | 1.4404 | grezzo | grezzo | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 0.00 € | | | K2194.175105 | A | acciaio inox | 1.4404 | grezzo | grezzo | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 0.00 € | | | K2194.175206 | A | acciaio inox | 1.4404 | grezzo | grezzo | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 0.00 € | | | K2194.175308 | A | acciaio inox | 1.4404 | grezzo | grezzo | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 0.00 € | | | K2194.175410 | A | acciaio inox | 1.4404 | grezzo | grezzo | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 0.00 € | | | K2194.0659031 | A | acciaio inox | 1.4404 | sabbiata | nichelato | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3 | 10 | | | 0.00 € | | | K2194.0650041 | A | acciaio inox | 1.4404 | sabbiata | nichelato | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 0.00 € | | | K2194.0651051 | A | acciaio inox | 1.4404 | sabbiata | nichelato | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 0.00 € | | | K2194.0652061 | A | acciaio inox | 1.4404 | sabbiata | nichelato | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 0.00 € | | | K2194.0653081 | A | acciaio inox | 1.4404 | sabbiata | nichelato | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 0.00 € | | | K2194.0654101 | A | acciaio inox | 1.4404 | sabbiata | nichelato | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 0.00 € | | | K2194.1759031 | A | acciaio inox | 1.4404 | sabbiata | grezzo | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3 | 10 | | | 0.00 € | | | K2194.1750041 | A | acciaio inox | 1.4404 | sabbiata | grezzo | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 0.00 € | | | K2194.1751051 | A | acciaio inox | 1.4404 | sabbiata | grezzo | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 0.00 € | | | K2194.1752061 | A | acciaio inox | 1.4404 | sabbiata | grezzo | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 0.00 € | | | K2194.1753081 | A | acciaio inox | 1.4404 | sabbiata | grezzo | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 0.00 € | | | K2194.1754101 | A | acciaio inox | 1.4404 | sabbiata | grezzo | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 0.00 € | |
|
Spina di posizione in acciaio inox versione corta con impugnatura a fungo in acciaio inox e controdado |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | Chiave
in acciaio | Impugnatura
a fungo
| Perno
di bloccaggio | D | D1 | D2 | L | L1 | L2 | Corsa
S | SW1 | SW2 | F x 30° | Forza
elastica inizio
F1 ca. N | Forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| K2194.116903 | B | acciaio inox | 1.4305 | grezzo | non temprato | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3 | 10 | | | 0.00 € | | | K2194.116004 | B | acciaio inox | 1.4305 | grezzo | non temprato | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 4 | 12 | | | 0.00 € | | | K2194.116105 | B | acciaio inox | 1.4305 | grezzo | non temprato | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 0.00 € | | | K2194.116206 | B | acciaio inox | 1.4305 | grezzo | non temprato | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 0.00 € | | | K2194.116308 | B | acciaio inox | 1.4305 | grezzo | non temprato | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 14 | 28 | | | 0.00 € | | | K2194.116410 | B | acciaio inox | 1.4305 | grezzo | non temprato | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 30 | 2,8 | 15 | 32 | | | 0.00 € | | | K2194.006903 | B | acciaio inox | 1.4034 | grezzo | temprato | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3 | 10 | | | 0.00 € | | | K2194.006004 | B | acciaio inox | 1.4034 | grezzo | temprato | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 4 | 12 | | | 0.00 € | | | K2194.006105 | B | acciaio inox | 1.4034 | grezzo | temprato | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 0.00 € | | | K2194.006206 | B | acciaio inox | 1.4034 | grezzo | temprato | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 0.00 € | | | K2194.006308 | B | acciaio inox | 1.4034 | grezzo | temprato | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 14 | 28 | | | 0.00 € | | | K2194.006410 | B | acciaio inox | 1.4034 | grezzo | temprato | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 30 | 2,8 | 15 | 32 | | | 0.00 € | | | K2194.066903 | B | acciaio inox | 1.4404 | grezzo | nichelato | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3 | 10 | | | 0.00 € | | | K2194.066004 | B | acciaio inox | 1.4404 | grezzo | nichelato | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 4 | 12 | | | 0.00 € | | | K2194.066105 | B | acciaio inox | 1.4404 | grezzo | nichelato | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 0.00 € | | | K2194.066206 | B | acciaio inox | 1.4404 | grezzo | nichelato | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 0.00 € | | | K2194.066308 | B | acciaio inox | 1.4404 | grezzo | nichelato | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 14 | 28 | | | 0.00 € | | | K2194.066410 | B | acciaio inox | 1.4404 | grezzo | nichelato | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 30 | 2,8 | 15 | 32 | | | 0.00 € | | | K2194.176903 | B | acciaio inox | 1.4404 | grezzo | grezzo | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3 | 10 | | | 0.00 € | | | K2194.176004 | B | acciaio inox | 1.4404 | grezzo | grezzo | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 4 | 12 | | | 0.00 € | | | K2194.176105 | B | acciaio inox | 1.4404 | grezzo | grezzo | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 0.00 € | | | K2194.176206 | B | acciaio inox | 1.4404 | grezzo | grezzo | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 0.00 € | | | K2194.176308 | B | acciaio inox | 1.4404 | grezzo | grezzo | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 14 | 28 | | | 0.00 € | | | K2194.176410 | B | acciaio inox | 1.4404 | grezzo | grezzo | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 30 | 2,8 | 15 | 32 | | | 0.00 € | | | K2194.0669031 | B | acciaio inox | 1.4404 | sabbiata | nichelato | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3 | 10 | | | 0.00 € | | | K2194.0660041 | B | acciaio inox | 1.4404 | sabbiata | nichelato | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 4 | 12 | | | 0.00 € | | | K2194.0661051 | B | acciaio inox | 1.4404 | sabbiata | nichelato | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 0.00 € | | | K2194.0662061 | B | acciaio inox | 1.4404 | sabbiata | nichelato | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 0.00 € | | | K2194.0663081 | B | acciaio inox | 1.4404 | sabbiata | nichelato | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 14 | 28 | | | 0.00 € | | | K2194.0664101 | B | acciaio inox | 1.4404 | sabbiata | nichelato | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 30 | 2,8 | 15 | 32 | | | 0.00 € | | | K2194.1769031 | B | acciaio inox | 1.4404 | sabbiata | grezzo | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3 | 10 | | | 0.00 € | | | K2194.1760041 | B | acciaio inox | 1.4404 | sabbiata | grezzo | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 4 | 12 | | | 0.00 € | | | K2194.1761051 | B | acciaio inox | 1.4404 | sabbiata | grezzo | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 0.00 € | | | K2194.1762061 | B | acciaio inox | 1.4404 | sabbiata | grezzo | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 0.00 € | | | K2194.1763081 | B | acciaio inox | 1.4404 | sabbiata | grezzo | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 14 | 28 | | | 0.00 € | | | K2194.1764101 | B | acciaio inox | 1.4404 | sabbiata | grezzo | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 30 | 2,8 | 15 | 32 | | | 0.00 € | |
|
Spina di posizione in acciaio inox versione corta con impugnatura a fungo in acciaio inox e incavo d'arresto |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | Chiave
in acciaio | Impugnatura
a fungo
| Perno
di bloccaggio | D | D1 | D2 | L | L1 | L2 | Corsa
S | SW1 | F x 30° | Forza
elastica inizio
F1 ca. N | Forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| K2194.117903 | C | acciaio inox | 1.4305 | grezzo | non temprato | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3 | 10 | | | 0.00 € | | | K2194.117004 | C | acciaio inox | 1.4305 | grezzo | non temprato | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 0.00 € | | | K2194.117105 | C | acciaio inox | 1.4305 | grezzo | non temprato | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 0.00 € | | | K2194.117206 | C | acciaio inox | 1.4305 | grezzo | non temprato | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 0.00 € | | | K2194.117308 | C | acciaio inox | 1.4305 | grezzo | non temprato | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 0.00 € | | | K2194.117410 | C | acciaio inox | 1.4305 | grezzo | non temprato | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 0.00 € | | | K2194.007903 | C | acciaio inox | 1.4034 | grezzo | temprato | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3 | 10 | | | 0.00 € | | | K2194.007004 | C | acciaio inox | 1.4034 | grezzo | temprato | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 0.00 € | | | K2194.007105 | C | acciaio inox | 1.4034 | grezzo | temprato | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 0.00 € | | | K2194.007206 | C | acciaio inox | 1.4034 | grezzo | temprato | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 0.00 € | | | K2194.007308 | C | acciaio inox | 1.4034 | grezzo | temprato | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 0.00 € | | | K2194.007410 | C | acciaio inox | 1.4034 | grezzo | temprato | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 0.00 € | | | K2194.067903 | C | acciaio inox | 1.4404 | grezzo | nichelato | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3 | 10 | | | 0.00 € | | | K2194.067004 | C | acciaio inox | 1.4404 | grezzo | nichelato | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 0.00 € | | | K2194.067105 | C | acciaio inox | 1.4404 | grezzo | nichelato | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 0.00 € | | | K2194.067206 | C | acciaio inox | 1.4404 | grezzo | nichelato | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 0.00 € | | | K2194.067308 | C | acciaio inox | 1.4404 | grezzo | nichelato | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 0.00 € | | | K2194.067410 | C | acciaio inox | 1.4404 | grezzo | nichelato | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 0.00 € | | | K2194.177903 | C | acciaio inox | 1.4404 | grezzo | grezzo | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3 | 10 | | | 0.00 € | | | K2194.177004 | C | acciaio inox | 1.4404 | grezzo | grezzo | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 0.00 € | | | K2194.177105 | C | acciaio inox | 1.4404 | grezzo | grezzo | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 0.00 € | | | K2194.177206 | C | acciaio inox | 1.4404 | grezzo | grezzo | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 0.00 € | | | K2194.177308 | C | acciaio inox | 1.4404 | grezzo | grezzo | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 0.00 € | | | K2194.177410 | C | acciaio inox | 1.4404 | grezzo | grezzo | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 0.00 € | | | K2194.0679031 | C | acciaio inox | 1.4404 | sabbiata | nichelato | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3 | 10 | | | 0.00 € | | | K2194.0670041 | C | acciaio inox | 1.4404 | sabbiata | nichelato | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 0.00 € | | | K2194.0671051 | C | acciaio inox | 1.4404 | sabbiata | nichelato | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 0.00 € | | | K2194.0672061 | C | acciaio inox | 1.4404 | sabbiata | nichelato | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 0.00 € | | | K2194.0673081 | C | acciaio inox | 1.4404 | sabbiata | nichelato | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 0.00 € | | | K2194.0674101 | C | acciaio inox | 1.4404 | sabbiata | nichelato | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 0.00 € | | | K2194.1779031 | C | acciaio inox | 1.4404 | sabbiata | grezzo | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3 | 10 | | | 0.00 € | | | K2194.1770041 | C | acciaio inox | 1.4404 | sabbiata | grezzo | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 0.00 € | | | K2194.1771051 | C | acciaio inox | 1.4404 | sabbiata | grezzo | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 0.00 € | | | K2194.1772061 | C | acciaio inox | 1.4404 | sabbiata | grezzo | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 0.00 € | | | K2194.1773081 | C | acciaio inox | 1.4404 | sabbiata | grezzo | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 0.00 € | | | K2194.1774101 | C | acciaio inox | 1.4404 | sabbiata | grezzo | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 0.00 € | |
|
Spine di posizione in acciaio inox in versione corta con impugnatura a fungo in acciaio inox, con incavo d'arresto e controdado |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | Chiave
in acciaio | Impugnatura
a fungo
| Perno
di bloccaggio | D | D1 | D2 | L | L1 | L2 | Corsa
S | SW1 | SW2 | F x 30° | Forza
elastica inizio
F1 ca. N | Forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| K2194.118903 | D | acciaio inox | 1.4305 | grezzo | non temprato | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3 | 10 | | | 0.00 € | | | K2194.118004 | D | acciaio inox | 1.4305 | grezzo | non temprato | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 4 | 12 | | | 0.00 € | | | K2194.118105 | D | acciaio inox | 1.4305 | grezzo | non temprato | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 0.00 € | | | K2194.118206 | D | acciaio inox | 1.4305 | grezzo | non temprato | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 0.00 € | | | K2194.118308 | D | acciaio inox | 1.4305 | grezzo | non temprato | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 14 | 28 | | | 0.00 € | | | K2194.118410 | D | acciaio inox | 1.4305 | grezzo | non temprato | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 30 | 2,8 | 15 | 32 | | | 0.00 € | | | K2194.008903 | D | acciaio inox | 1.4034 | grezzo | temprato | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3 | 10 | | | 0.00 € | | | K2194.008004 | D | acciaio inox | 1.4034 | grezzo | temprato | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 4 | 12 | | | 0.00 € | | | K2194.008105 | D | acciaio inox | 1.4034 | grezzo | temprato | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 0.00 € | | | K2194.008206 | D | acciaio inox | 1.4034 | grezzo | temprato | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 0.00 € | | | K2194.008308 | D | acciaio inox | 1.4034 | grezzo | temprato | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 14 | 28 | | | 0.00 € | | | K2194.008410 | D | acciaio inox | 1.4034 | grezzo | temprato | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 30 | 2,8 | 15 | 32 | | | 0.00 € | | | K2194.068903 | D | acciaio inox | 1.4404 | grezzo | nichelato | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3 | 10 | | | 0.00 € | | | K2194.068004 | D | acciaio inox | 1.4404 | grezzo | nichelato | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 4 | 12 | | | 0.00 € | | | K2194.068105 | D | acciaio inox | 1.4404 | grezzo | nichelato | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 0.00 € | | | K2194.068206 | D | acciaio inox | 1.4404 | grezzo | nichelato | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 0.00 € | | | K2194.068308 | D | acciaio inox | 1.4404 | grezzo | nichelato | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 14 | 28 | | | 0.00 € | | | K2194.068410 | D | acciaio inox | 1.4404 | grezzo | nichelato | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 30 | 2,8 | 15 | 32 | | | 0.00 € | | | K2194.178903 | D | acciaio inox | 1.4404 | grezzo | grezzo | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3 | 10 | | | 0.00 € | | | K2194.178004 | D | acciaio inox | 1.4404 | grezzo | grezzo | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 4 | 12 | | | 0.00 € | | | K2194.178105 | D | acciaio inox | 1.4404 | grezzo | grezzo | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 0.00 € | | | K2194.178206 | D | acciaio inox | 1.4404 | grezzo | grezzo | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 0.00 € | | | K2194.178308 | D | acciaio inox | 1.4404 | grezzo | grezzo | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 14 | 28 | | | 0.00 € | | | K2194.178410 | D | acciaio inox | 1.4404 | grezzo | grezzo | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 30 | 2,8 | 15 | 32 | | | 0.00 € | | | K2194.0689031 | D | acciaio inox | 1.4404 | sabbiata | nichelato | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3 | 10 | | | 0.00 € | | | K2194.0680041 | D | acciaio inox | 1.4404 | sabbiata | nichelato | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 4 | 12 | | | 0.00 € | | | K2194.0681051 | D | acciaio inox | 1.4404 | sabbiata | nichelato | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 0.00 € | | | K2194.0682061 | D | acciaio inox | 1.4404 | sabbiata | nichelato | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 0.00 € | | | K2194.0683081 | D | acciaio inox | 1.4404 | sabbiata | nichelato | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 14 | 28 | | | 0.00 € | | | K2194.0684101 | D | acciaio inox | 1.4404 | sabbiata | nichelato | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 30 | 2,8 | 15 | 32 | | | 0.00 € | | | K2194.1789031 | D | acciaio inox | 1.4404 | sabbiata | grezzo | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3 | 10 | | | 0.00 € | | | K2194.1780041 | D | acciaio inox | 1.4404 | sabbiata | grezzo | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 4 | 12 | | | 0.00 € | | | K2194.1781051 | D | acciaio inox | 1.4404 | sabbiata | grezzo | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 0.00 € | | | K2194.1782061 | D | acciaio inox | 1.4404 | sabbiata | grezzo | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 0.00 € | | | K2194.1783081 | D | acciaio inox | 1.4404 | sabbiata | grezzo | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 14 | 28 | | | 0.00 € | | | K2194.1784101 | D | acciaio inox | 1.4404 | sabbiata | grezzo | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 30 | 2,8 | 15 | 32 | | | 0.00 € | |
|
