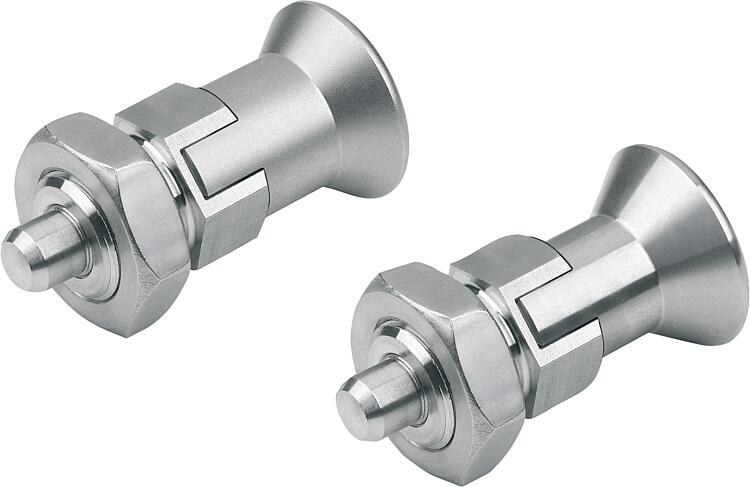

        Spine di posizione in acciaio inox in versione corta con impugnatura a fungo in acciaio inox, con incavo d'arresto e controdado

Descrizione articolo/immagini prodotto

DescrizioneDescrizione del prodotto:Le spine di posizione vengono utilizzate quando si desidera evitare una modifica della posizione di bloccaggio causata da forze trasversali.
Esempi tipici di applicazione sono l'arresto in lunghezza, in altezza e il posizionamento preciso in settori come la costruzione di macchinari, attrezzature, mobili e veicoli speciali.

Solo azionando manualmente la spina è possibile modificare la posizione di bloccaggio. Se lo sbloccaggio deve avvenire gradualmente ed è necessario evitare un ritorno improvviso della spina, si consiglia di utilizzare la forma C o D.Materiale:

Versione in acciaio inox A1:
Boccola filettata, impugnatura a fungo e perno di bloccaggio non temprati 1.4305.
Perno di bloccaggio temprato 1.4034.
Molla a compressione 1.4310.

Versione in acciaio inox A4:
Boccola filettata, impugnatura a fungo e perno di bloccaggio 1.4404.
Molla a compressione 1.4401.

Versione:Versione in acciaio inox A1:
Boccola filettata non trattata.
Impugnatura a fungo non trattata.
Perno di bloccaggio temprato o non temprato, rettificato e non trattato.

Versione in acciaio inox A4:
boccola filettata non trattata.
Impugnatura a fungo non trattata o sabbiata.
Perno di bloccaggio rettificato, nichelato chimicamente o non trattato.Nota:I materiali utilizzati consentono un'ampia gamma di applicazioni.
Quando sono richieste prestazioni di altissima resistenza alla corrosione, si consigliano le spine di posizione in acciaio inossidabile A4.
Su richiesta:Versioni speciali.Accessori:Boccole di posizionamento K1290.
Anelli distanziatori K0665.
Kit di connettori in acciaio inox per parti a parete sottile K2146.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K2194_D Spine di posizione in acciaio inox in versione corta con impugnatura a fungo in acciaio inox, con incavo d'arresto e controdado

285 kB

Disegni

Selezione/filtro articoli

N. ordine	Forma	Materiale corpo base	Chiave in acciaio	Impugnatura a fungo	Perno di bloccaggio	D	D1	D2	L	L1	L2	Corsa S	SW1	SW2	F x 30°	Forza elastica inizio F1 ca. N	Forza elastica fine F2 ca. N
K2194.118903	D	acciaio inox	1.4305	grezzo	non temprato	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	3	10
K2194.118004	D	acciaio inox	1.4305	grezzo	non temprato	4	M8x1	18	29,5	6	6	4	10	13	1	4	12
K2194.118105	D	acciaio inox	1.4305	grezzo	non temprato	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12
K2194.118206	D	acciaio inox	1.4305	grezzo	non temprato	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14
K2194.118308	D	acciaio inox	1.4305	grezzo	non temprato	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28
K2194.118410	D	acciaio inox	1.4305	grezzo	non temprato	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32
K2194.008903	D	acciaio inox	1.4034	grezzo	temprato	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	3	10
K2194.008004	D	acciaio inox	1.4034	grezzo	temprato	4	M8x1	18	29,5	6	6	4	10	13	1	4	12
K2194.008105	D	acciaio inox	1.4034	grezzo	temprato	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12
K2194.008206	D	acciaio inox	1.4034	grezzo	temprato	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14
K2194.008308	D	acciaio inox	1.4034	grezzo	temprato	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28
K2194.008410	D	acciaio inox	1.4034	grezzo	temprato	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32
K2194.068903	D	acciaio inox	1.4404	grezzo	nichelato	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	3	10
K2194.068004	D	acciaio inox	1.4404	grezzo	nichelato	4	M8x1	18	29,5	6	6	4	10	13	1	4	12
K2194.068105	D	acciaio inox	1.4404	grezzo	nichelato	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12
K2194.068206	D	acciaio inox	1.4404	grezzo	nichelato	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14
K2194.068308	D	acciaio inox	1.4404	grezzo	nichelato	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28
K2194.068410	D	acciaio inox	1.4404	grezzo	nichelato	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32
K2194.178903	D	acciaio inox	1.4404	grezzo	grezzo	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	3	10
K2194.178004	D	acciaio inox	1.4404	grezzo	grezzo	4	M8x1	18	29,5	6	6	4	10	13	1	4	12
K2194.178105	D	acciaio inox	1.4404	grezzo	grezzo	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12
K2194.178206	D	acciaio inox	1.4404	grezzo	grezzo	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14
K2194.178308	D	acciaio inox	1.4404	grezzo	grezzo	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28
K2194.178410	D	acciaio inox	1.4404	grezzo	grezzo	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32
K2194.0689031	D	acciaio inox	1.4404	sabbiata	nichelato	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	3	10
K2194.0680041	D	acciaio inox	1.4404	sabbiata	nichelato	4	M8x1	18	29,5	6	6	4	10	13	1	4	12
K2194.0681051	D	acciaio inox	1.4404	sabbiata	nichelato	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12
K2194.0682061	D	acciaio inox	1.4404	sabbiata	nichelato	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14
K2194.0683081	D	acciaio inox	1.4404	sabbiata	nichelato	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28
K2194.0684101	D	acciaio inox	1.4404	sabbiata	nichelato	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32
K2194.1789031	D	acciaio inox	1.4404	sabbiata	grezzo	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	3	10
K2194.1780041	D	acciaio inox	1.4404	sabbiata	grezzo	4	M8x1	18	29,5	6	6	4	10	13	1	4	12
K2194.1781051	D	acciaio inox	1.4404	sabbiata	grezzo	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12
K2194.1782061	D	acciaio inox	1.4404	sabbiata	grezzo	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14
K2194.1783081	D	acciaio inox	1.4404	sabbiata	grezzo	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28
K2194.1784101	D	acciaio inox	1.4404	sabbiata	grezzo	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32
