K0497Rohrverbinder Kreuzstück Aluminium, für Lineareinheit |
zurück |
|
|
BeschreibungWerkstoff:Aluminiumguss.
Klemmschraube mit Mutter, Stahl.Ausführung:schwarz pulverbeschichtet.
Klemmschraube mit Mutter verzinkt.Auf Anfrage:Klemmhebel zur Befestigung.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

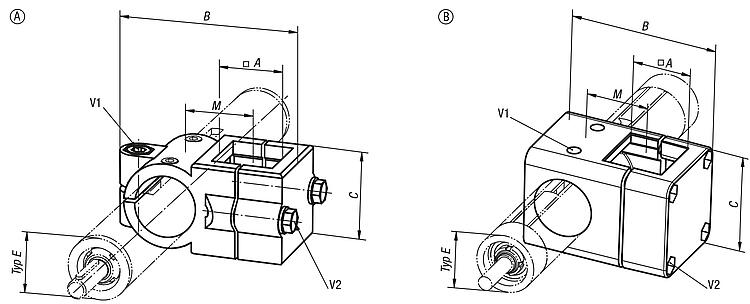

Zeichnungen (Gesamtübersicht) |
Rohrverbinder Kreuzstück Aluminium, Form A |
mehr Info |
| Bestellnummer | Form | Typ E
| A | B | C | M | V1 | V2 | CAD | Zub. | Preis | Bestellen |
|---|
| K0497.3030 | A | 30 | 30 | 86 | 45 | 33 | M8x35 | M8x35 |  | | auf Anfrage | | | K0497.4040 | A | 40 | 40 | 117 | 60 | 47 | M10x50 | M8x45 | | | auf Anfrage | |
|
Rohrverbinder Kreuzstück Aluminium, Form B |
mehr Info |
| Bestellnummer | Form | Typ E
| A | B | C | M | V1 | V2 | CAD | Zub. | Preis | Bestellen |
|---|
| K0497.5050 | B | 50 | 50 | 126 | 86 | 53 | M8x50 | M8x50 | | | auf Anfrage | |
|
