Описание товара/фотография продукта

Вызвать/фильтровать все товары

ОписаниеМатериал:Сталь закаленная.
Шаровая ручка пластиковая.Исполнение: улучшенные закалкой и отпуском, вороненые.
Ручка из дуропласта PF 31 черного цвета.Указание:* Допустимое усилие для ручки.Принадлежности:Стандартные ручки K0915.
Вворачивающиеся ручки с ограничением крутящего момента K0916.
Держатели для поворотных зажимов K0912.03006010 и K0912.04007516.Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0912 Зажимы поворотные

233 kB

Техническое указание по использованию поворотного зажима

49,3 kB

Диаграммы эксплуатационных характеристик

45,6 kB

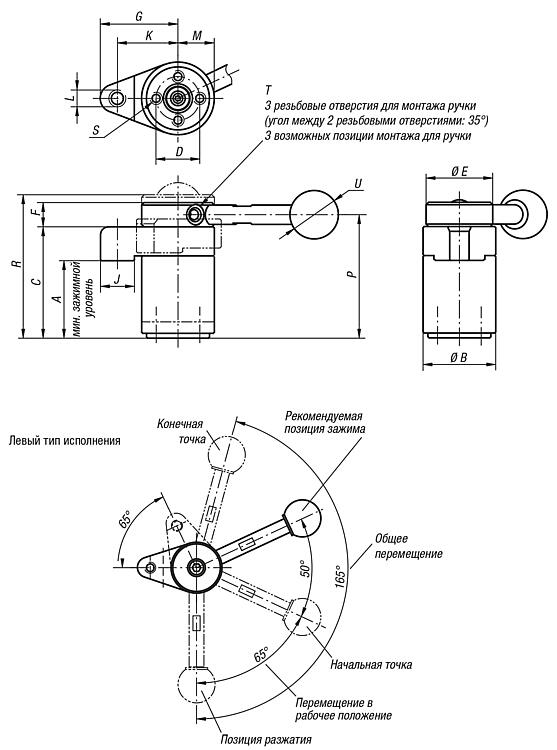

Чертежи (общий обзор)

Поворотный зажим, левый тип исполнения

подробнее

Чертежи

Выбор / фильтр товаров

Номер заказа	Исполнение	Ручка	A мин.	A макс.	B	C	D	E	F	G	J	K	L	M	N	P	R	S	T	U	V		Усилие от руки FH - Н	Цена
K0912.003232	слева	без ручки	31,4	32,6	30	46	18	30	10	32	14	25	M6	15	17	51	57,5	M4x8	M5	-	-	800	150*	по запросу
K0912.004540	слева	без ручки	44,1	45,9	40	63	25	38	13	40	16	32	M8	20	22,5	69,5	78,1	M6x12	M6	-	-	1200	200*	по запросу
K0912.013232	слева	с ручкой	31,4	32,6	30	46	18	30	10	32	14	25	M6	15	17	51	57,5	M4x8	M5	20	73	800	150*	по запросу
K0912.014540	слева	с ручкой	44,1	45,9	40	63	25	38	13	40	16	32	M8	20	22,5	69,5	78,1	M6x12	M6	25	107	1200	200*	по запросу

Поворотный зажим, правый тип исполнения

подробнее

Чертежи

Выбор / фильтр товаров

Номер заказа	Исполнение	Ручка	A мин.	A макс.	B	C	D	E	F	G	J	K	L	M	N	P	R	S	T	U	V		Усилие от руки FH - Н	Цена
K0912.103232	справа	без ручки	31,4	32,6	30	46	18	30	10	32	14	25	M6	15	17	51	57,5	M4x8	M5	-	-	800	150*	по запросу
K0912.104540	справа	без ручки	44,1	45,9	40	63	25	38	13	40	16	32	M8	20	22,5	69,5	78,1	M6x12	M6	-	-	1200	200*	по запросу
K0912.113232	справа	с ручкой	31,4	32,6	30	46	18	30	10	32	14	25	M6	15	17	51	57,5	M4x8	M5	20	73	800	150*	по запросу
K0912.114540	справа	с ручкой	44,1	45,9	40	63	25	38	13	40	16	32	M8	20	22,5	69,5	78,1	M6x12	M6	25	107	1200	200*	по запросу
