Volant DIN 950, en fonte grise

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Volants, manivelles, indicateurs de position
    - Volant DIN 950, en fonte grise

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Volant : fonte grise.
Poignée : acier.Finition :Décolleté et poli.
Sur demande :Les moyeux sont disponibles avec un carré femelle ou avec un revêtement plastique.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0671 Volant DIN 950, en fonte grise

299 kB

Dessins (aperçu complet)

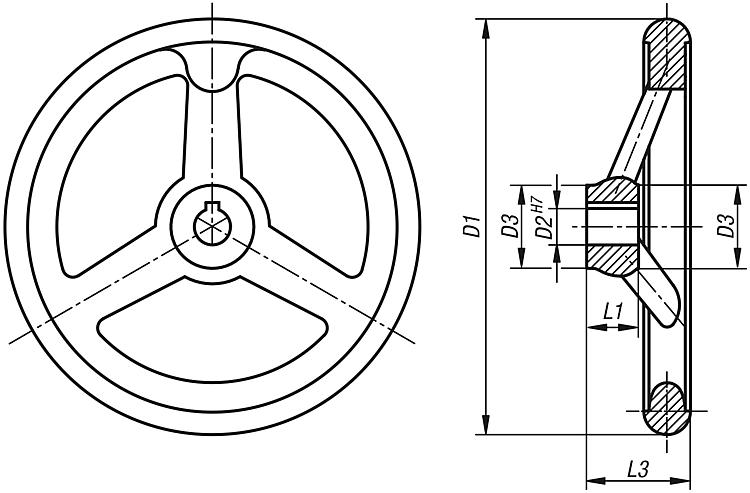

Volant DIN 950 en fonte grise, sans poignée

plus d'infos

Dessins

Volant DIN 950 en fonte grise, sans poignée

Sélection/filtre d'articles

Référence	Finition 1	D1	D2	D3≈	L1	L3	B3	T	Nombre de rayons	Prix
K0671.0080X10	alésage sans rainure	80	10H7	24	16	29	-	-	3	Sur demande
K0671.0080X12	alésage sans rainure	80	12H7	24	16	29	-	-	3	Sur demande
K0671.0100X10	alésage sans rainure	100	10H7	26	17	33	-	-	3	Sur demande
K0671.0100X12	alésage sans rainure	100	12H7	26	17	33	-	-	3	Sur demande
K0671.0125X12	alésage sans rainure	125	12H7	28	18	36	-	-	3	Sur demande
K0671.0125X14	alésage sans rainure	125	14H7	28	18	36	-	-	3	Sur demande
K0671.0140X14	alésage sans rainure	140	14H7	30	19	39	-	-	3	Sur demande
K0671.0140X16	alésage sans rainure	140	16H7	30	19	39	-	-	3	Sur demande
K0671.0160X14	alésage sans rainure	160	14H7	32	20	40	-	-	3	Sur demande
K0671.0160X16	alésage sans rainure	160	16H7	32	20	40	-	-	3	Sur demande
K0671.0180X16	alésage sans rainure	180	16H7	36	22	43	-	-	3	Sur demande
K0671.0180X18	alésage sans rainure	180	18H7	36	22	43	-	-	3	Sur demande
K0671.0200X18	alésage sans rainure	200	18H7	38	24	45	-	-	3	Sur demande
K0671.0200X22	alésage sans rainure	200	22H7	38	24	45	-	-	3	Sur demande
K0671.0250X22	alésage sans rainure	250	22H7	45	28	50	-	-	5	Sur demande
K0671.0250X26	alésage sans rainure	250	26H7	45	28	50	-	-	5	Sur demande
K0671.0315X26	alésage sans rainure	315	26H7	53	33	56	-	-	5	Sur demande
K0671.0315X30	alésage sans rainure	315	30H7	53	33	56	-	-	5	Sur demande
K0671.0400X30	alésage sans rainure	400	30H7	65	38	63	-	-	5	Sur demande
K0671.0400X34	alésage sans rainure	400	34H7	65	38	63	-	-	5	Sur demande
K0671.0500X34	alésage sans rainure	500	34H7	78	45	72	-	-	5	Sur demande
K0671.0500X40	alésage sans rainure	500	40H7	78	45	72	-	-	5	Sur demande
K0671.1080X10	alésage avec rainure	80	10H7	24	16	29	3	11,4	3	Sur demande
K0671.1080X12	alésage avec rainure	80	12H7	24	16	29	4	13,8	3	Sur demande
K0671.1100X10	alésage avec rainure	100	10H7	26	17	33	3	11,4	3	Sur demande
K0671.1100X12	alésage avec rainure	100	12H7	26	17	33	4	13,8	3	Sur demande
K0671.1125X12	alésage avec rainure	125	12H7	28	18	36	4	13,8	3	Sur demande
K0671.1125X14	alésage avec rainure	125	14H7	28	18	36	5	16,3	3	Sur demande
K0671.1140X14	alésage avec rainure	140	14H7	30	19	39	5	16,3	3	Sur demande
K0671.1140X16	alésage avec rainure	140	16H7	30	19	39	5	18,3	3	Sur demande
K0671.1160X14	alésage avec rainure	160	14H7	32	20	40	5	16,3	3	Sur demande
K0671.1160X16	alésage avec rainure	160	16H7	32	20	40	5	18,3	3	Sur demande
K0671.1180X16	alésage avec rainure	180	16H7	36	22	43	5	18,3	3	Sur demande
K0671.1180X18	alésage avec rainure	180	18H7	36	22	43	6	20,8	3	Sur demande
K0671.1200X18	alésage avec rainure	200	18H7	38	24	45	6	20,8	3	Sur demande
K0671.1200X22	alésage avec rainure	200	22H7	38	24	45	6	24,8	3	Sur demande
K0671.1250X22	alésage avec rainure	250	22H7	45	28	50	6	24,8	5	Sur demande
K0671.1250X26	alésage avec rainure	250	26H7	45	28	50	8	29,3	5	Sur demande
K0671.1315X26	alésage avec rainure	315	26H7	53	33	56	8	29,3	5	Sur demande
K0671.1315X30	alésage avec rainure	315	30H7	53	33	56	8	33,3	5	Sur demande
K0671.1400X30	alésage avec rainure	400	30H7	65	38	63	8	33,3	5	Sur demande
K0671.1400X34	alésage avec rainure	400	34H7	65	38	63	10	37,3	5	Sur demande
K0671.1500X34	alésage avec rainure	500	34H7	78	45	72	10	37,3	5	Sur demande
K0671.1500X40	alésage avec rainure	500	40H7	78	45	72	12	43,3	5	Sur demande

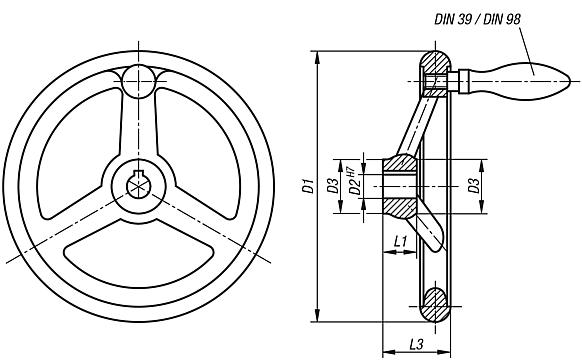

Volant DIN 950 en fonte grise, avec poignée fixe

plus d'infos

Dessins

Volant DIN 950 en fonte grise, avec poignée fixe

Sélection/filtre d'articles

Référence	Finition 1	D1	D2	D3≈	L1	L3	B3	T	Nombre de rayons	Poignée fixe DIN 39 Forme E	Prix
K0671.2080X10	alésage sans rainure	80	10H7	24	16	29	-	-	3	ø16 x M6 x 50	Sur demande
K0671.2080X12	alésage sans rainure	80	12H7	24	16	29	-	-	3	ø16 x M6 x 50	Sur demande
K0671.2100X10	alésage sans rainure	100	10H7	26	17	33	-	-	3	ø16 x M6 x 50	Sur demande
K0671.2100X12	alésage sans rainure	100	12H7	26	17	33	-	-	3	ø16 x M6 x 50	Sur demande
K0671.2125X12	alésage sans rainure	125	12H7	28	18	36	-	-	3	ø20 x M8 x 64	Sur demande
K0671.2125X14	alésage sans rainure	125	14H7	28	18	36	-	-	3	ø20 x M8 x 64	Sur demande
K0671.2140X14	alésage sans rainure	140	14H7	30	19	39	-	-	3	ø20 x M8 x 64	Sur demande
K0671.2140X16	alésage sans rainure	140	16H7	30	19	39	-	-	3	ø20 x M8 x 64	Sur demande
K0671.2160X14	alésage sans rainure	160	14H7	32	20	40	-	-	3	ø25 x M10 x 80	Sur demande
K0671.2160X16	alésage sans rainure	160	16H7	32	20	40	-	-	3	ø25 x M10 x 80	Sur demande
K0671.2180X16	alésage sans rainure	180	16H7	36	22	43	-	-	3	ø25 x M10 x 80	Sur demande
K0671.2180X18	alésage sans rainure	180	18H7	36	22	43	-	-	3	ø25 x M10 x 80	Sur demande
K0671.2200X18	alésage sans rainure	200	18H7	38	24	45	-	-	3	ø25 x M10 x 80	Sur demande
K0671.2200X22	alésage sans rainure	200	22H7	38	24	45	-	-	3	ø25 x M10 x 80	Sur demande
K0671.2250X22	alésage sans rainure	250	22H7	45	28	50	-	-	5	ø32 x M12 x 100	Sur demande
K0671.2250X26	alésage sans rainure	250	26H7	45	28	50	-	-	5	ø32 x M12 x 100	Sur demande
K0671.2315X26	alésage sans rainure	315	26H7	53	33	56	-	-	5	ø32 x M12 x 100	Sur demande
K0671.2315X30	alésage sans rainure	315	30H7	53	33	56	-	-	5	ø32 x M12 x 100	Sur demande
K0671.2400X30	alésage sans rainure	400	30H7	65	38	63	-	-	5	ø36 x M16 x 112	Sur demande
K0671.2400X34	alésage sans rainure	400	34H7	65	38	63	-	-	5	ø36 x M16 x 112	Sur demande
K0671.2500X34	alésage sans rainure	500	34H7	78	45	72	-	-	5	ø36 x M16 x 112	Sur demande
K0671.2500X40	alésage sans rainure	500	40H7	78	45	72	-	-	5	ø36 x M16 x 112	Sur demande
K0671.3080X10	alésage avec rainure	80	10H7	24	16	29	3	11,4	3	ø16 x M6 x 50	Sur demande
K0671.3080X12	alésage avec rainure	80	12H7	24	16	29	4	13,8	3	ø16 x M6 x 50	Sur demande
K0671.3100X10	alésage avec rainure	100	10H7	26	17	33	3	11,4	3	ø16 x M6 x 50	Sur demande
K0671.3100X12	alésage avec rainure	100	12H7	26	17	33	4	13,8	3	ø16 x M6 x 50	Sur demande
K0671.3125X12	alésage avec rainure	125	12H7	28	18	36	4	13,8	3	ø20 x M8 x 64	Sur demande
K0671.3125X14	alésage avec rainure	125	14H7	28	18	36	5	16,3	3	ø20 x M8 x 64	Sur demande
K0671.3140X14	alésage avec rainure	140	14H7	30	19	39	5	16,3	3	ø20 x M8 x 64	Sur demande
K0671.3140X16	alésage avec rainure	140	16H7	30	19	39	5	18,3	3	ø20 x M8 x 64	Sur demande
K0671.3160X14	alésage avec rainure	160	14H7	32	20	40	5	16,3	3	ø25 x M10 x 80	Sur demande
K0671.3160X16	alésage avec rainure	160	16H7	32	20	40	5	18,3	3	ø25 x M10 x 80	Sur demande
K0671.3180X16	alésage avec rainure	180	16H7	36	22	43	5	18,3	3	ø25 x M10 x 80	Sur demande
K0671.3180X18	alésage avec rainure	180	18H7	36	22	43	6	20,8	3	ø25 x M10 x 80	Sur demande
K0671.3200X18	alésage avec rainure	200	18H7	38	24	45	6	20,8	3	ø25 x M10 x 80	Sur demande
K0671.3200X22	alésage avec rainure	200	22H7	38	24	45	6	24,8	3	ø25 x M10 x 80	Sur demande
K0671.3250X22	alésage avec rainure	250	22H7	45	28	50	6	24,8	5	ø32 x M12 x 100	Sur demande
K0671.3250X26	alésage avec rainure	250	26H7	45	28	50	8	29,3	5	ø32 x M12 x 100	Sur demande
K0671.3315X26	alésage avec rainure	315	26H7	53	33	56	8	29,3	5	ø32 x M12 x 100	Sur demande
K0671.3315X30	alésage avec rainure	315	30H7	53	33	56	8	33,3	5	ø32 x M12 x 100	Sur demande
K0671.3400X30	alésage avec rainure	400	30H7	65	38	63	8	33,3	5	ø36 x M16 x 112	Sur demande
K0671.3400X34	alésage avec rainure	400	34H7	65	38	63	10	37,3	5	ø36 x M16 x 112	Sur demande
K0671.3500X34	alésage avec rainure	500	34H7	78	45	72	10	37,3	5	ø36 x M16 x 112	Sur demande
K0671.3500X40	alésage avec rainure	500	40H7	78	45	72	12	43,3	5	ø36 x M16 x 112	Sur demande

Volant DIN 950 en fonte grise, avec poignée tournante

plus d'infos

Dessins

Volant DIN 950 en fonte grise, avec poignée tournante

Sélection/filtre d'articles

Référence	Finition 1	D1	D2	D3≈	L1	L3	B3	T	Nombre de rayons	Poignée tournante DIN 98 Forme E	Prix
K0671.4080X10	alésage sans rainure	80	10H7	24	16	29	-	-	3	ø16 x M6 x 54.5	Sur demande
K0671.4080X12	alésage sans rainure	80	12H7	24	16	29	-	-	3	ø16 x M6 x 54.5	Sur demande
K0671.4100X10	alésage sans rainure	100	10H7	26	17	33	-	-	3	ø16 x M6 x 54.5	Sur demande
K0671.4100X12	alésage sans rainure	100	12H7	26	17	33	-	-	3	ø16 x M6 x 54.5	Sur demande
K0671.4125X12	alésage sans rainure	125	12H7	28	18	36	-	-	3	ø20 x M8 x 67	Sur demande
K0671.4125X14	alésage sans rainure	125	14H7	28	18	36	-	-	3	ø20 x M8 x 67	Sur demande
K0671.4140X14	alésage sans rainure	140	14H7	30	19	39	-	-	3	ø20 x M8 x 67	Sur demande
K0671.4140X16	alésage sans rainure	140	16H7	30	19	39	-	-	3	ø20 x M8 x 67	Sur demande
K0671.4160X14	alésage sans rainure	160	14H7	32	20	40	-	-	3	ø25 x M10 x 83	Sur demande
K0671.4160X16	alésage sans rainure	160	16H7	32	20	40	-	-	3	ø25 x M10 x 83	Sur demande
K0671.4180X16	alésage sans rainure	180	16H7	36	22	43	-	-	3	ø25 x M10 x 83	Sur demande
K0671.4180X18	alésage sans rainure	180	18H7	36	22	43	-	-	3	ø25 x M10 x 83	Sur demande
K0671.4200X18	alésage sans rainure	200	18H7	38	24	45	-	-	3	ø25 x M10 x 83	Sur demande
K0671.4200X22	alésage sans rainure	200	22H7	38	24	45	-	-	3	ø25 x M10 x 83	Sur demande
K0671.4250X22	alésage sans rainure	250	22H7	45	28	50	-	-	5	ø32 x M12 x 105,5	Sur demande
K0671.4250X26	alésage sans rainure	250	26H7	45	28	50	-	-	5	ø32 x M12 x 105,5	Sur demande
K0671.4315X26	alésage sans rainure	315	26H7	53	33	56	-	-	5	ø32 x M12 x 105,5	Sur demande
K0671.4315X30	alésage sans rainure	315	30H7	53	33	56	-	-	5	ø32 x M12 x 105,5	Sur demande
K0671.4400X30	alésage sans rainure	400	30H7	65	38	63	-	-	5	ø36 x M16 x 117	Sur demande
K0671.4400X34	alésage sans rainure	400	34H7	65	38	63	-	-	5	ø36 x M16 x 117	Sur demande
K0671.4500X34	alésage sans rainure	500	34H7	78	45	72	-	-	5	ø36 x M16 x 117	Sur demande
K0671.4500X40	alésage sans rainure	500	40H7	78	45	72	-	-	5	ø36 x M16 x 117	Sur demande
K0671.5080X10	alésage avec rainure	80	10H7	24	16	29	3	11,4	3	ø16 x M6 x 54.5	Sur demande
K0671.5080X12	alésage avec rainure	80	12H7	24	16	29	4	13,8	3	ø16 x M6 x 54.5	Sur demande
K0671.5100X10	alésage avec rainure	100	10H7	26	17	33	3	11,4	3	ø16 x M6 x 54.5	Sur demande
K0671.5100X12	alésage avec rainure	100	12H7	26	17	33	4	13,8	3	ø16 x M6 x 54.5	Sur demande
K0671.5125X12	alésage avec rainure	125	12H7	28	18	36	4	13,8	3	ø20 x M8 x 67	Sur demande
K0671.5125X14	alésage avec rainure	125	14H7	28	18	36	5	16,3	3	ø20 x M8 x 67	Sur demande
K0671.5140X14	alésage avec rainure	140	14H7	30	19	39	5	16,3	3	ø20 x M8 x 67	Sur demande
K0671.5140X16	alésage avec rainure	140	16H7	30	19	39	5	18,3	3	ø20 x M8 x 67	Sur demande
K0671.5160X14	alésage avec rainure	160	14H7	32	20	40	5	16,3	3	ø25 x M10 x 83	Sur demande
K0671.5160X16	alésage avec rainure	160	16H7	32	20	40	5	18,3	3	ø25 x M10 x 83	Sur demande
K0671.5180X16	alésage avec rainure	180	16H7	36	22	43	5	18,3	3	ø25 x M10 x 83	Sur demande
K0671.5180X18	alésage avec rainure	180	18H7	36	22	43	6	20,8	3	ø25 x M10 x 83	Sur demande
K0671.5200X18	alésage avec rainure	200	18H7	38	24	45	6	20,8	3	ø25 x M10 x 83	Sur demande
K0671.5200X22	alésage avec rainure	200	22H7	38	24	45	6	24,8	3	ø25 x M10 x 83	Sur demande
K0671.5250X22	alésage avec rainure	250	22H7	45	28	50	6	24,8	5	ø32 x M12 x 105,5	Sur demande
K0671.5250X26	alésage avec rainure	250	26H7	45	28	50	8	29,3	5	ø32 x M12 x 105,5	Sur demande
K0671.5315X26	alésage avec rainure	315	26H7	53	33	56	8	29,3	5	ø32 x M12 x 105,5	Sur demande
K0671.5315X30	alésage avec rainure	315	30H7	53	33	56	8	33,3	5	ø32 x M12 x 105,5	Sur demande
K0671.5400X30	alésage avec rainure	400	30H7	65	38	63	8	33,3	5	ø36 x M16 x 117	Sur demande
K0671.5400X34	alésage avec rainure	400	34H7	65	38	63	10	37,3	5	ø36 x M16 x 117	Sur demande
K0671.5500X34	alésage avec rainure	500	34H7	78	45	72	10	37,3	5	ø36 x M16 x 117	Sur demande
K0671.5500X40	alésage avec rainure	500	40H7	78	45	72	12	43,3	5	ø36 x M16 x 117	Sur demande
