Description de l'article/illustrations du produit

DescriptionMatière :Boîtier en polyamide 6.
Arbre creux en inox.
Fenêtre en plastique.
Vis sans tête en inox.Finition :Boîtier résistant aux chocs.
Arbre creux et vis sans tête brillants.
Roues à chiffres noires, chiffres blancs.Nota :Les indicateurs de position permettent de consulter directement les valeurs de mesure paramétrées en un coup d'œil.
La valeur à afficher par rotation de la broche (en fonction du pas de vis de la broche) peut être librement sélectionnée, les différentes valeurs à afficher étant obtenues par un engrenage de transmission.
Les indicateurs de position se caractérisent par leurs dimensions réduites et leur affichage très clair et précis. Ils sont particulièrement adaptés aux entraxes de broche réduits et aux arbres de faible diamètre. Ils sont équipés d'un support de couple qui est encastré dans un perçage du côté opposé.Données techniques :– compteur : 4 décades + lecture précise
– hauteur des chiffres env. 6 mm
– arbres creux Ø 14 H7 mm
– résistant à des températures jusqu’à 80 °C max.
– résistant aux huiles et aux solvantsSur demande :– cartérisation compteur en verre minéral
– joint axial (étanche à la poussière)
– anti-vibratoire

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K2107 Indicateur de position avec arbre creux en inox

268 kB

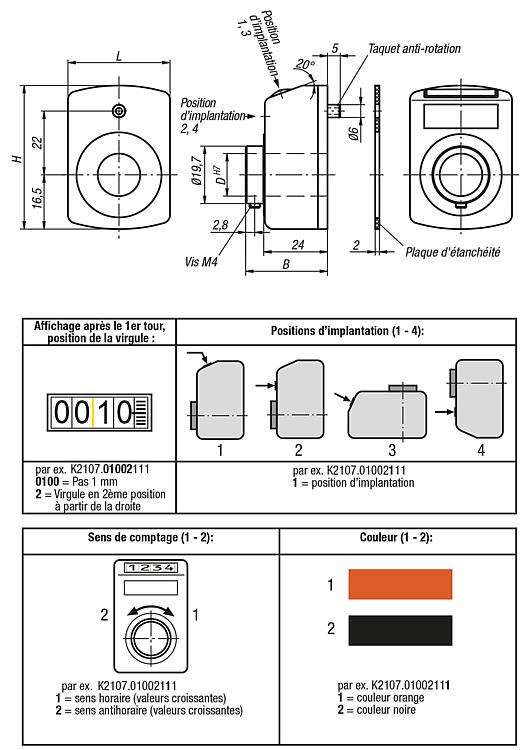

Dessins

Sélection/filtre d'articles

Référence	Couleur du corps de base	B	D	H	L	Pas	Position de la virgule	Couple max. (1/min)	Position de montage	Sens de comptage	Affichage après un tour	Prix
K2107.01001111	orangé pur RAL 2004	31	14	47	33	1	1	500	1	1	001,0	Sur demande
K2107.01002111	orangé pur RAL 2004	31	14	47	33	1	2	500	1	1	00,10	Sur demande
K2107.01001121	orangé pur RAL 2004	31	14	47	33	1	1	500	1	2	001,0	Sur demande
K2107.01002121	orangé pur RAL 2004	31	14	47	33	1	2	500	1	2	00,10	Sur demande
K2107.01001211	orangé pur RAL 2004	31	14	47	33	1	1	500	2	1	001,0	Sur demande
K2107.01002211	orangé pur RAL 2004	31	14	47	33	1	2	500	2	1	00,10	Sur demande
K2107.01001221	orangé pur RAL 2004	31	14	47	33	1	1	500	2	2	001,0	Sur demande
K2107.01002221	orangé pur RAL 2004	31	14	47	33	1	2	500	2	2	00,10	Sur demande
K2107.01001311	orangé pur RAL 2004	31	14	47	33	1	1	500	3	1	001,0	Sur demande
K2107.01002311	orangé pur RAL 2004	31	14	47	33	1	2	500	3	1	00,10	Sur demande
K2107.01001321	orangé pur RAL 2004	31	14	47	33	1	1	500	3	2	001,0	Sur demande
K2107.01002321	orangé pur RAL 2004	31	14	47	33	1	2	500	3	2	00,10	Sur demande
K2107.01001411	orangé pur RAL 2004	31	14	47	33	1	1	500	4	1	001,0	Sur demande
K2107.01002411	orangé pur RAL 2004	31	14	47	33	1	2	500	4	1	00,10	Sur demande
K2107.01001421	orangé pur RAL 2004	31	14	47	33	1	1	500	4	2	001,0	Sur demande
K2107.01002421	orangé pur RAL 2004	31	14	47	33	1	2	500	4	2	00,10	Sur demande
K2107.01251111	orangé pur RAL 2004	31	14	47	33	1,25	1	500	1	1	001,2/5	Sur demande
K2107.01251121	orangé pur RAL 2004	31	14	47	33	1,25	1	500	1	2	001,2/5	Sur demande
K2107.01251211	orangé pur RAL 2004	31	14	47	33	1,25	1	500	2	1	001,2/5	Sur demande
K2107.01251221	orangé pur RAL 2004	31	14	47	33	1,25	1	500	2	2	001,2/5	Sur demande
K2107.01251311	orangé pur RAL 2004	31	14	47	33	1,25	1	500	3	1	001,2/5	Sur demande
K2107.01251321	orangé pur RAL 2004	31	14	47	33	1,25	1	500	3	2	001,2/5	Sur demande
K2107.01251411	orangé pur RAL 2004	31	14	47	33	1,25	1	500	4	1	001,2/5	Sur demande
K2107.01251421	orangé pur RAL 2004	31	14	47	33	1,25	1	500	4	2	001,2/5	Sur demande
K2107.01501111	orangé pur RAL 2004	31	14	47	33	1,5	1	500	1	1	001,5	Sur demande
K2107.01501121	orangé pur RAL 2004	31	14	47	33	1,5	1	500	1	2	001,5	Sur demande
K2107.01501211	orangé pur RAL 2004	31	14	47	33	1,5	1	500	2	1	001,5	Sur demande
K2107.01501221	orangé pur RAL 2004	31	14	47	33	1,5	1	500	2	2	001,5	Sur demande
K2107.01501311	orangé pur RAL 2004	31	14	47	33	1,5	1	500	3	1	001,5	Sur demande
K2107.01501321	orangé pur RAL 2004	31	14	47	33	1,5	1	500	3	2	001,5	Sur demande
K2107.01501411	orangé pur RAL 2004	31	14	47	33	1,5	1	500	4	1	001,5	Sur demande
K2107.01501421	orangé pur RAL 2004	31	14	47	33	1,5	1	500	4	2	001,5	Sur demande
K2107.02001111	orangé pur RAL 2004	31	14	47	33	2	1	500	1	1	002,0	Sur demande
K2107.02001121	orangé pur RAL 2004	31	14	47	33	2	1	500	1	2	002,0	Sur demande
K2107.02001211	orangé pur RAL 2004	31	14	47	33	2	1	500	2	1	002,0	Sur demande
K2107.02001221	orangé pur RAL 2004	31	14	47	33	2	1	500	2	2	002,0	Sur demande
K2107.02001311	orangé pur RAL 2004	31	14	47	33	2	1	500	3	1	002,0	Sur demande
K2107.02001321	orangé pur RAL 2004	31	14	47	33	2	1	500	3	2	002,0	Sur demande
K2107.02001411	orangé pur RAL 2004	31	14	47	33	2	1	500	4	1	002,0	Sur demande
K2107.02001421	orangé pur RAL 2004	31	14	47	33	2	1	500	4	2	002,0	Sur demande
K2107.02501111	orangé pur RAL 2004	31	14	47	33	2,5	1	500	1	1	002,5	Sur demande
K2107.02501121	orangé pur RAL 2004	31	14	47	33	2,5	1	500	1	2	002,5	Sur demande
K2107.02501211	orangé pur RAL 2004	31	14	47	33	2,5	1	500	2	1	002,5	Sur demande
K2107.02501221	orangé pur RAL 2004	31	14	47	33	2,5	1	500	2	2	002,5	Sur demande
K2107.02501311	orangé pur RAL 2004	31	14	47	33	2,5	1	500	3	1	002,5	Sur demande
K2107.02501321	orangé pur RAL 2004	31	14	47	33	2,5	1	500	3	2	002,5	Sur demande
K2107.02501411	orangé pur RAL 2004	31	14	47	33	2,5	1	500	4	1	002,5	Sur demande
K2107.02501421	orangé pur RAL 2004	31	14	47	33	2,5	1	500	4	2	002,5	Sur demande
K2107.03001111	orangé pur RAL 2004	31	14	47	33	3	1	500	1	1	003,0	Sur demande
K2107.03001121	orangé pur RAL 2004	31	14	47	33	3	1	500	1	2	003,0	Sur demande
K2107.03001211	orangé pur RAL 2004	31	14	47	33	3	1	500	2	1	003,0	Sur demande
K2107.03001221	orangé pur RAL 2004	31	14	47	33	3	1	500	2	2	003,0	Sur demande
K2107.03001311	orangé pur RAL 2004	31	14	47	33	3	1	500	3	1	003,0	Sur demande
K2107.03001321	orangé pur RAL 2004	31	14	47	33	3	1	500	3	2	003,0	Sur demande
K2107.03001411	orangé pur RAL 2004	31	14	47	33	3	1	500	4	1	003,0	Sur demande
K2107.03001421	orangé pur RAL 2004	31	14	47	33	3	1	500	4	2	003,0	Sur demande
K2107.04001111	orangé pur RAL 2004	31	14	47	33	4	1	375	1	1	004,0	Sur demande
K2107.04001121	orangé pur RAL 2004	31	14	47	33	4	1	375	1	2	004,0	Sur demande
K2107.04001211	orangé pur RAL 2004	31	14	47	33	4	1	375	2	1	004,0	Sur demande
K2107.04001221	orangé pur RAL 2004	31	14	47	33	4	1	375	2	2	004,0	Sur demande
K2107.04001311	orangé pur RAL 2004	31	14	47	33	4	1	375	3	1	004,0	Sur demande
K2107.04001321	orangé pur RAL 2004	31	14	47	33	4	1	375	3	2	004,0	Sur demande
K2107.04001411	orangé pur RAL 2004	31	14	47	33	4	1	375	4	1	004,0	Sur demande
K2107.04001421	orangé pur RAL 2004	31	14	47	33	4	1	375	4	2	004,0	Sur demande
K2107.05001111	orangé pur RAL 2004	31	14	47	33	5	1	300	1	1	005,0	Sur demande
K2107.05001121	orangé pur RAL 2004	31	14	47	33	5	1	300	1	2	005,0	Sur demande
K2107.05001211	orangé pur RAL 2004	31	14	47	33	5	1	300	2	1	005,0	Sur demande
K2107.05001221	orangé pur RAL 2004	31	14	47	33	5	1	300	2	2	005,0	Sur demande
K2107.05001311	orangé pur RAL 2004	31	14	47	33	5	1	300	3	1	005,0	Sur demande
K2107.05001321	orangé pur RAL 2004	31	14	47	33	5	1	300	3	2	005,0	Sur demande
K2107.05001411	orangé pur RAL 2004	31	14	47	33	5	1	300	4	1	005,0	Sur demande
K2107.05001421	orangé pur RAL 2004	31	14	47	33	5	1	300	4	2	005,0	Sur demande
K2107.06001111	orangé pur RAL 2004	31	14	47	33	6	1	250	1	1	006,0	Sur demande
K2107.06001121	orangé pur RAL 2004	31	14	47	33	6	1	250	1	2	006,0	Sur demande
K2107.06001211	orangé pur RAL 2004	31	14	47	33	6	1	250	2	1	006,0	Sur demande
K2107.06001221	orangé pur RAL 2004	31	14	47	33	6	1	250	2	2	006,0	Sur demande
K2107.06001311	orangé pur RAL 2004	31	14	47	33	6	1	250	3	1	006,0	Sur demande
K2107.06001321	orangé pur RAL 2004	31	14	47	33	6	1	250	3	2	006,0	Sur demande
K2107.06001411	orangé pur RAL 2004	31	14	47	33	6	1	250	4	1	006,0	Sur demande
K2107.06001421	orangé pur RAL 2004	31	14	47	33	6	1	250	4	2	006,0	Sur demande
K2107.08001111	orangé pur RAL 2004	31	14	47	33	8	1	180	1	1	008,0	Sur demande
K2107.08001121	orangé pur RAL 2004	31	14	47	33	8	1	180	1	2	008,0	Sur demande
K2107.08001211	orangé pur RAL 2004	31	14	47	33	8	1	180	2	1	008,0	Sur demande
K2107.08001221	orangé pur RAL 2004	31	14	47	33	8	1	180	2	2	008,0	Sur demande
K2107.08001311	orangé pur RAL 2004	31	14	47	33	8	1	180	3	1	008,0	Sur demande
K2107.08001321	orangé pur RAL 2004	31	14	47	33	8	1	180	3	2	008,0	Sur demande
K2107.08001411	orangé pur RAL 2004	31	14	47	33	8	1	180	4	1	008,0	Sur demande
K2107.08001421	orangé pur RAL 2004	31	14	47	33	8	1	180	4	2	008,0	Sur demande
K2107.10001111	orangé pur RAL 2004	31	14	47	33	10	1	150	1	1	010,0	Sur demande
K2107.10001121	orangé pur RAL 2004	31	14	47	33	10	1	150	1	2	010,0	Sur demande
K2107.10001211	orangé pur RAL 2004	31	14	47	33	10	1	150	2	1	010,0	Sur demande
K2107.10001221	orangé pur RAL 2004	31	14	47	33	10	1	150	2	2	010,0	Sur demande
K2107.10001311	orangé pur RAL 2004	31	14	47	33	10	1	150	3	1	010,0	Sur demande
K2107.10001321	orangé pur RAL 2004	31	14	47	33	10	1	150	3	2	010,0	Sur demande
K2107.10001411	orangé pur RAL 2004	31	14	47	33	10	1	150	4	1	010,0	Sur demande
K2107.10001421	orangé pur RAL 2004	31	14	47	33	10	1	150	4	2	010,0	Sur demande
K2107.01001112	noir	31	14	47	33	1	1	500	1	1	001,0	Sur demande
K2107.01002112	noir	31	14	47	33	1	2	500	1	1	00,10	Sur demande
K2107.01001122	noir	31	14	47	33	1	1	500	1	2	001,0	Sur demande
K2107.01002122	noir	31	14	47	33	1	2	500	1	2	00,10	Sur demande
K2107.01001212	noir	31	14	47	33	1	1	500	2	1	001,0	Sur demande
K2107.01002212	noir	31	14	47	33	1	2	500	2	1	00,10	Sur demande
K2107.01001222	noir	31	14	47	33	1	1	500	2	2	001,0	Sur demande
K2107.01002222	noir	31	14	47	33	1	2	500	2	2	00,10	Sur demande
K2107.01001312	noir	31	14	47	33	1	1	500	3	1	001,0	Sur demande
K2107.01002312	noir	31	14	47	33	1	2	500	3	1	00,10	Sur demande
K2107.01001322	noir	31	14	47	33	1	1	500	3	2	001,0	Sur demande
K2107.01002322	noir	31	14	47	33	1	2	500	3	2	00,10	Sur demande
K2107.01001412	noir	31	14	47	33	1	1	500	4	1	001,0	Sur demande
K2107.01002412	noir	31	14	47	33	1	2	500	4	1	00,10	Sur demande
K2107.01001422	noir	31	14	47	33	1	1	500	4	2	001,0	Sur demande
K2107.01002422	noir	31	14	47	33	1	2	500	4	2	00,10	Sur demande
K2107.01251112	noir	31	14	47	33	1,25	1	500	1	1	001,2/5	Sur demande
K2107.01251122	noir	31	14	47	33	1,25	1	500	1	2	001,2/5	Sur demande
K2107.01251212	noir	31	14	47	33	1,25	1	500	2	1	001,2/5	Sur demande
K2107.01251222	noir	31	14	47	33	1,25	1	500	2	2	001,2/5	Sur demande
K2107.01251312	noir	31	14	47	33	1,25	1	500	3	1	001,2/5	Sur demande
K2107.01251322	noir	31	14	47	33	1,25	1	500	3	2	001,2/5	Sur demande
K2107.01251412	noir	31	14	47	33	1,25	1	500	4	1	001,2/5	Sur demande
K2107.01251422	noir	31	14	47	33	1,25	1	500	4	2	001,2/5	Sur demande
K2107.01501112	noir	31	14	47	33	1,5	1	500	1	1	001,5	Sur demande
K2107.01501122	noir	31	14	47	33	1,5	1	500	1	2	001,5	Sur demande
K2107.01501212	noir	31	14	47	33	1,5	1	500	2	1	001,5	Sur demande
K2107.01501222	noir	31	14	47	33	1,5	1	500	2	2	001,5	Sur demande
K2107.01501312	noir	31	14	47	33	1,5	1	500	3	1	001,5	Sur demande
K2107.01501322	noir	31	14	47	33	1,5	1	500	3	2	001,5	Sur demande
K2107.01501412	noir	31	14	47	33	1,5	1	500	4	1	001,5	Sur demande
K2107.01501422	noir	31	14	47	33	1,5	1	500	4	2	001,5	Sur demande
K2107.02001112	noir	31	14	47	33	2	1	500	1	1	002,0	Sur demande
K2107.02001122	noir	31	14	47	33	2	1	500	1	2	002,0	Sur demande
K2107.02001212	noir	31	14	47	33	2	1	500	2	1	002,0	Sur demande
K2107.02001222	noir	31	14	47	33	2	1	500	2	2	002,0	Sur demande
K2107.02001312	noir	31	14	47	33	2	1	500	3	1	002,0	Sur demande
K2107.02001322	noir	31	14	47	33	2	1	500	3	2	002,0	Sur demande
K2107.02001412	noir	31	14	47	33	2	1	500	4	1	002,0	Sur demande
K2107.02001422	noir	31	14	47	33	2	1	500	4	2	002,0	Sur demande
K2107.02501112	noir	31	14	47	33	2,5	1	500	1	1	002,5	Sur demande
K2107.02501122	noir	31	14	47	33	2,5	1	500	1	2	002,5	Sur demande
K2107.02501212	noir	31	14	47	33	2,5	1	500	2	1	002,5	Sur demande
K2107.02501222	noir	31	14	47	33	2,5	1	500	2	2	002,5	Sur demande
K2107.02501312	noir	31	14	47	33	2,5	1	500	3	1	002,5	Sur demande
K2107.02501322	noir	31	14	47	33	2,5	1	500	3	2	002,5	Sur demande
K2107.02501412	noir	31	14	47	33	2,5	1	500	4	1	002,5	Sur demande
K2107.02501422	noir	31	14	47	33	2,5	1	500	4	2	002,5	Sur demande
K2107.03001112	noir	31	14	47	33	3	1	500	1	1	003,0	Sur demande
K2107.03001122	noir	31	14	47	33	3	1	500	1	2	003,0	Sur demande
K2107.03001212	noir	31	14	47	33	3	1	500	2	1	003,0	Sur demande
K2107.03001222	noir	31	14	47	33	3	1	500	2	2	003,0	Sur demande
K2107.03001312	noir	31	14	47	33	3	1	500	3	1	003,0	Sur demande
K2107.03001322	noir	31	14	47	33	3	1	500	3	2	003,0	Sur demande
K2107.03001412	noir	31	14	47	33	3	1	500	4	1	003,0	Sur demande
K2107.03001422	noir	31	14	47	33	3	1	500	4	2	003,0	Sur demande
K2107.04001112	noir	31	14	47	33	4	1	375	1	1	004,0	Sur demande
K2107.04001122	noir	31	14	47	33	4	1	375	1	2	004,0	Sur demande
K2107.04001212	noir	31	14	47	33	4	1	375	2	1	004,0	Sur demande
K2107.04001222	noir	31	14	47	33	4	1	375	2	2	004,0	Sur demande
K2107.04001312	noir	31	14	47	33	4	1	375	3	1	004,0	Sur demande
K2107.04001322	noir	31	14	47	33	4	1	375	3	2	004,0	Sur demande
K2107.04001412	noir	31	14	47	33	4	1	375	4	1	004,0	Sur demande
K2107.04001422	noir	31	14	47	33	4	1	375	4	2	004,0	Sur demande
K2107.05001112	noir	31	14	47	33	5	1	300	1	1	005,0	Sur demande
K2107.05001122	noir	31	14	47	33	5	1	300	1	2	005,0	Sur demande
K2107.05001212	noir	31	14	47	33	5	1	300	2	1	005,0	Sur demande
K2107.05001222	noir	31	14	47	33	5	1	300	2	2	005,0	Sur demande
K2107.05001312	noir	31	14	47	33	5	1	300	3	1	005,0	Sur demande
K2107.05001322	noir	31	14	47	33	5	1	300	3	2	005,0	Sur demande
K2107.05001412	noir	31	14	47	33	5	1	300	4	1	005,0	Sur demande
K2107.05001422	noir	31	14	47	33	5	1	300	4	2	005,0	Sur demande
K2107.06001112	noir	31	14	47	33	6	1	250	1	1	006,0	Sur demande
K2107.06001122	noir	31	14	47	33	6	1	250	1	2	006,0	Sur demande
K2107.06001212	noir	31	14	47	33	6	1	250	2	1	006,0	Sur demande
K2107.06001222	noir	31	14	47	33	6	1	250	2	2	006,0	Sur demande
K2107.06001312	noir	31	14	47	33	6	1	250	3	1	006,0	Sur demande
K2107.06001322	noir	31	14	47	33	6	1	250	3	2	006,0	Sur demande
K2107.06001412	noir	31	14	47	33	6	1	250	4	1	006,0	Sur demande
K2107.06001422	noir	31	14	47	33	6	1	250	4	2	006,0	Sur demande
K2107.08001112	noir	31	14	47	33	8	1	180	1	1	008,0	Sur demande
K2107.08001122	noir	31	14	47	33	8	1	180	1	2	008,0	Sur demande
K2107.08001212	noir	31	14	47	33	8	1	180	2	1	008,0	Sur demande
K2107.08001222	noir	31	14	47	33	8	1	180	2	2	008,0	Sur demande
K2107.08001312	noir	31	14	47	33	8	1	180	3	1	008,0	Sur demande
K2107.08001322	noir	31	14	47	33	8	1	180	3	2	008,0	Sur demande
K2107.08001412	noir	31	14	47	33	8	1	180	4	1	008,0	Sur demande
K2107.08001422	noir	31	14	47	33	8	1	180	4	2	008,0	Sur demande
K2107.10001112	noir	31	14	47	33	10	1	150	1	1	010,0	Sur demande
K2107.10001122	noir	31	14	47	33	10	1	150	1	2	010,0	Sur demande
K2107.10001212	noir	31	14	47	33	10	1	150	2	1	010,0	Sur demande
K2107.10001222	noir	31	14	47	33	10	1	150	2	2	010,0	Sur demande
K2107.10001312	noir	31	14	47	33	10	1	150	3	1	010,0	Sur demande
K2107.10001322	noir	31	14	47	33	10	1	150	3	2	010,0	Sur demande
K2107.10001412	noir	31	14	47	33	10	1	150	4	1	010,0	Sur demande
K2107.10001422	noir	31	14	47	33	10	1	150	4	2	010,0	Sur demande
