Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Volant : aluminium.
Poignée : plastique thermodurcissable PF 31-DIN 7708, noir.
Insert : acier zingué.Finition :Décolleté et poli.
Sur demande :Les moyeux sont disponibles avec un carré femelle ou avec un revêtement plastique.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0162 Volants à 2 bras en aluminium, poli

262 kB

Dessins (aperçu complet)

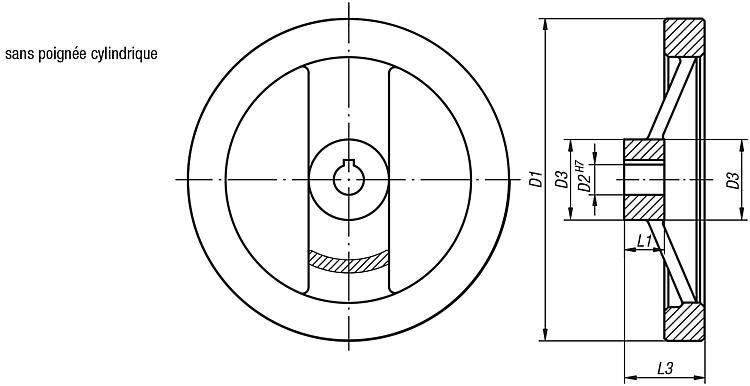

Volants à 2 bras en aluminium, poli, sans poignée cylindrique

plus d'infos

Dessins

Volants à 2 bras en aluminium, poli, sans poignée cylindrique

Sélection/filtre d'articles

Référence	Finition 1	D1	D2	D3	L1	L3	B3	T	Prix
K0162.0080X10	alésage sans rainure	80	10H7	24	16	28	-	-	Sur demande
K0162.0080X12	alésage sans rainure	80	12H7	24	16	28	-	-	Sur demande
K0162.0100X10	alésage sans rainure	100	10H7	26	17	33	-	-	Sur demande
K0162.0100X12	alésage sans rainure	100	12H7	26	17	33	-	-	Sur demande
K0162.0125X12	alésage sans rainure	125	12H7	31	18	33,5	-	-	Sur demande
K0162.0125X14	alésage sans rainure	125	14H7	31	18	33,5	-	-	Sur demande
K0162.0160X14	alésage sans rainure	160	14H7	40	20	39	-	-	Sur demande
K0162.0160X16	alésage sans rainure	160	16H7	40	20	39	-	-	Sur demande
K0162.0200X18	alésage sans rainure	200	18H7	42	24	45	-	-	Sur demande
K0162.0200X20	alésage sans rainure	200	20H7	42	24	45	-	-	Sur demande
K0162.0250X22	alésage sans rainure	250	22H7	48	28	51	-	-	Sur demande
K0162.0250X26	alésage sans rainure	250	26H7	48	28	51	-	-	Sur demande
K0162.1080X10	alésage avec rainure	80	10H7	24	16	28	3	11,4	Sur demande
K0162.1080X12	alésage avec rainure	80	12H7	24	16	28	4	13,8	Sur demande
K0162.1100X10	alésage avec rainure	100	10H7	26	17	33	3	11,4	Sur demande
K0162.1100X12	alésage avec rainure	100	12H7	26	17	33	4	13,8	Sur demande
K0162.1125X12	alésage avec rainure	125	12H7	31	18	33,5	4	13,8	Sur demande
K0162.1125X14	alésage avec rainure	125	14H7	31	18	33,5	5	16,3	Sur demande
K0162.1160X14	alésage avec rainure	160	14H7	40	20	39	5	16,3	Sur demande
K0162.1160X16	alésage avec rainure	160	16H7	40	20	39	5	18,3	Sur demande
K0162.1200X18	alésage avec rainure	200	18H7	42	24	45	6	20,8	Sur demande
K0162.1200X20	alésage avec rainure	200	20H7	42	24	45	6	22,8	Sur demande
K0162.1250X22	alésage avec rainure	250	22H7	48	28	51	6	24,8	Sur demande
K0162.1250X26	alésage avec rainure	250	26H7	48	28	51	8	29,3	Sur demande

Volants à 2 bras en aluminium, poli, avec poignée cylindrique fixe

plus d'infos

Dessins

Volants à 2 bras en aluminium, poli, avec poignée cylindrique fixe

Sélection/filtre d'articles

Référence	Finition 1	D1	D2	D3	L1	L3	B3	T	Poignée cylindrique fixe	Prix
K0162.2080X10	alésage sans rainure	80	10H7	24	16	28	-	-	ø18 x M6 x 40	Sur demande
K0162.2080X12	alésage sans rainure	80	12H7	24	16	28	-	-	ø18 x M6 x 40	Sur demande
K0162.2100X10	alésage sans rainure	100	10H7	26	17	33	-	-	ø18 x M6 x 40	Sur demande
K0162.2100X12	alésage sans rainure	100	12H7	26	17	33	-	-	ø18 x M6 x 40	Sur demande
K0162.2125X12	alésage sans rainure	125	12H7	31	18	33,5	-	-	ø21 x M8 x 50	Sur demande
K0162.2125X14	alésage sans rainure	125	14H7	31	18	33,5	-	-	ø21 x M8 x 50	Sur demande
K0162.2160X14	alésage sans rainure	160	14H7	40	20	39	-	-	ø26 x M10 x 80	Sur demande
K0162.2160X16	alésage sans rainure	160	16H7	40	20	39	-	-	ø26 x M10 x 80	Sur demande
K0162.2200X18	alésage sans rainure	200	18H7	42	24	45	-	-	ø26 x M10 x 80	Sur demande
K0162.2200X20	alésage sans rainure	200	20H7	42	24	45	-	-	ø26 x M10 x 80	Sur demande
K0162.2250X22	alésage sans rainure	250	22H7	48	28	51	-	-	ø28 x M12 x 90	Sur demande
K0162.2250X26	alésage sans rainure	250	26H7	48	28	51	-	-	ø28 x M12 x 90	Sur demande
K0162.3080X10	alésage avec rainure	80	10H7	24	16	28	3	11,4	ø18 x M6 x 40	Sur demande
K0162.3080X12	alésage avec rainure	80	12H7	24	16	28	4	13,8	ø18 x M6 x 40	Sur demande
K0162.3100X10	alésage avec rainure	100	10H7	26	17	33	3	11,4	ø18 x M6 x 40	Sur demande
K0162.3100X12	alésage avec rainure	100	12H7	26	17	33	4	13,8	ø18 x M6 x 40	Sur demande
K0162.3125X12	alésage avec rainure	125	12H7	31	18	33,5	4	13,8	ø21 x M8 x 50	Sur demande
K0162.3125X14	alésage avec rainure	125	14H7	31	18	33,5	5	16,3	ø21 x M8 x 50	Sur demande
K0162.3160X14	alésage avec rainure	160	14H7	40	20	39	5	16,3	ø26 x M10 x 80	Sur demande
K0162.3160X16	alésage avec rainure	160	16H7	40	20	39	5	18,3	ø26 x M10 x 80	Sur demande
K0162.3200X18	alésage avec rainure	200	18H7	42	24	45	6	20,8	ø26 x M10 x 80	Sur demande
K0162.3200X20	alésage avec rainure	200	20H7	42	24	45	6	22,8	ø26 x M10 x 80	Sur demande
K0162.3250X22	alésage avec rainure	250	22H7	48	28	51	6	24,8	ø28 x M12 x 90	Sur demande
K0162.3250X26	alésage avec rainure	250	26H7	48	28	51	8	29,3	ø28 x M12 x 90	Sur demande

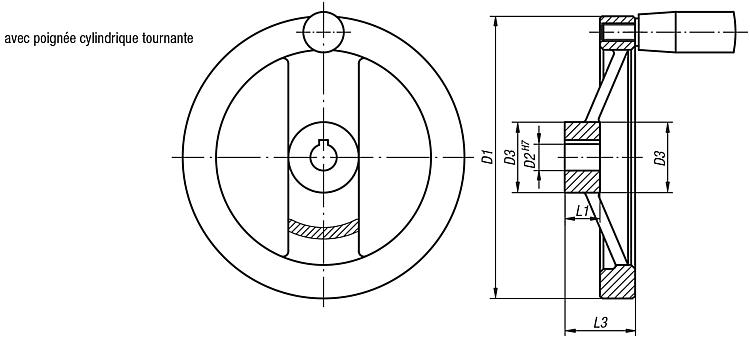

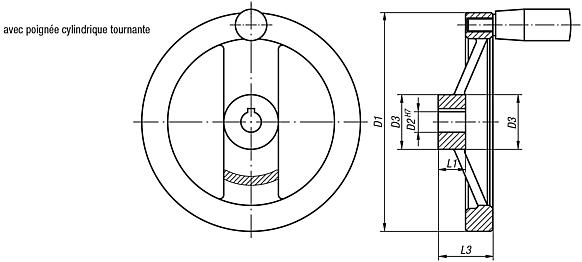

Volants à 2 bras en aluminium, poli, avec poignée cylindrique rotative

plus d'infos

Dessins

Volants à 2 bras en aluminium, poli, avec poignée cylindrique rotative

Sélection/filtre d'articles

Référence	Finition 1	D1	D2	D3	L1	L3	B3	T	Poignée cylindrique tournante	Prix
K0162.4080X10	alésage sans rainure	80	10H7	24	16	28	-	-	ø18 x M6 x 40	Sur demande
K0162.4080X12	alésage sans rainure	80	12H7	24	16	28	-	-	ø18 x M6 x 40	Sur demande
K0162.4100X10	alésage sans rainure	100	10H7	26	17	33	-	-	ø18 x M6 x 40	Sur demande
K0162.4100X12	alésage sans rainure	100	12H7	26	17	33	-	-	ø18 x M6 x 40	Sur demande
K0162.4125X12	alésage sans rainure	125	12H7	31	18	33,5	-	-	ø22 x M8 x 56	Sur demande
K0162.4125X14	alésage sans rainure	125	14H7	31	18	33,5	-	-	ø22 x M8 x 56	Sur demande
K0162.4160X14	alésage sans rainure	160	14H7	40	20	39	-	-	ø26 x M10 x 80	Sur demande
K0162.4160X16	alésage sans rainure	160	16H7	40	20	39	-	-	ø26 x M10 x 80	Sur demande
K0162.4200X18	alésage sans rainure	200	18H7	42	24	45	-	-	ø26 x M10 x 80	Sur demande
K0162.4200X20	alésage sans rainure	200	20H7	42	24	45	-	-	ø26 x M10 x 80	Sur demande
K0162.4250X22	alésage sans rainure	250	22H7	48	28	51	-	-	ø31 x M12 x 102	Sur demande
K0162.4250X26	alésage sans rainure	250	26H7	48	28	51	-	-	ø31 x M12 x 102	Sur demande
K0162.5080X10	alésage avec rainure	80	10H7	24	16	28	3	11,4	ø18 x M6 x 40	Sur demande
K0162.5080X12	alésage avec rainure	80	12H7	24	16	28	4	13,8	ø18 x M6 x 40	Sur demande
K0162.5100X10	alésage avec rainure	100	10H7	26	17	33	3	11,4	ø18 x M6 x 40	Sur demande
K0162.5100X12	alésage avec rainure	100	12H7	26	17	33	4	13,8	ø18 x M6 x 40	Sur demande
K0162.5125X12	alésage avec rainure	125	12H7	31	18	33,5	4	13,8	ø22 x M8 x 56	Sur demande
K0162.5125X14	alésage avec rainure	125	14H7	31	18	33,5	5	16,3	ø22 x M8 x 56	Sur demande
K0162.5160X14	alésage avec rainure	160	14H7	40	20	39	5	16,3	ø26 x M10 x 80	Sur demande
K0162.5160X16	alésage avec rainure	160	16H7	40	20	39	5	18,3	ø26 x M10 x 80	Sur demande
K0162.5200X18	alésage avec rainure	200	18H7	42	24	45	6	20,8	ø26 x M10 x 80	Sur demande
K0162.5200X20	alésage avec rainure	200	20H7	42	24	45	6	22,8	ø26 x M10 x 80	Sur demande
K0162.5250X22	alésage avec rainure	250	22H7	48	28	51	6	24,8	ø31 x M12 x 102	Sur demande
K0162.5250X26	alésage avec rainure	250	26H7	48	28	51	8	29,3	ø31 x M12 x 102	Sur demande
