Poignée boule, tournante

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Volants, manivelles, indicateurs de position
    - Poignée boule, tournante

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :

Boule plastique thermodurcissable PF 31.
Insert et doigt en acier ou acier inoxydable 1.4305.

Finition :Boule noire brillante.
Acier zingué passivé bleu.
Inox naturel.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0726 Poignée boule, tournante

148 kB

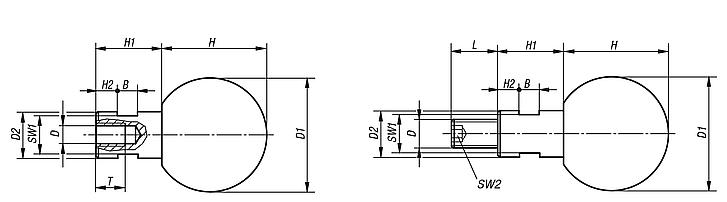

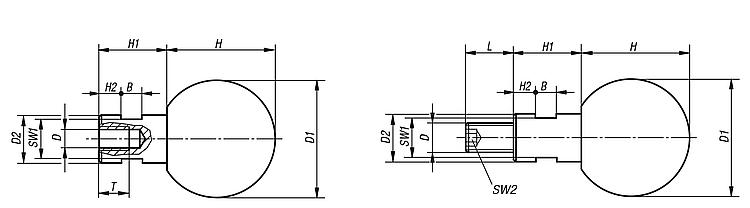

Dessins (aperçu complet)

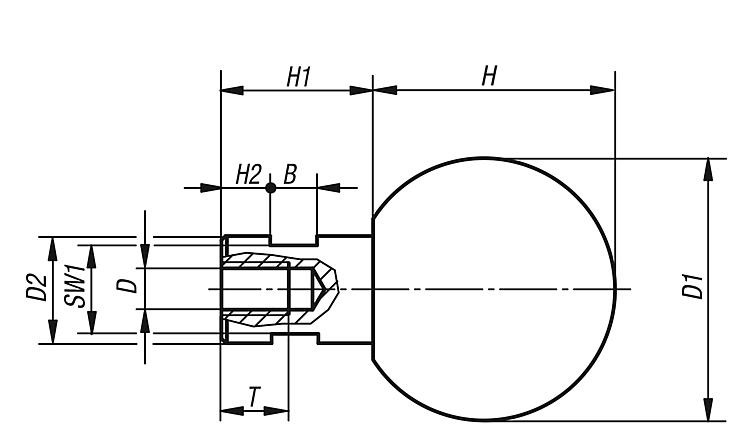

Poignées boule tournantes taraudée

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Matière des composants	B	D	D1	D2	H	H1	H2	SW1	T	Prix
K0726.060	acier	5	M6	25	10	22,5	15	5	8	12,5	Sur demande
K0726.080	acier	6	M8	32	13	29,5	19	6	10	15	Sur demande
K0726.100	acier	8	M10	40	16	37	24	8	13	19	Sur demande
K0726.120	acier	10	M12	50	20	47	31	12	17	21,5	Sur demande
K0726.1060	acier inoxydable	5	M6	25	10	22,5	15	5	8	12,5	Sur demande
K0726.1080	acier inoxydable	6	M8	32	13	29,5	19	6	10	15	Sur demande
K0726.1100	acier inoxydable	8	M10	40	16	37	24	8	13	19	Sur demande
K0726.1120	acier inoxydable	10	M12	50	20	47	31	12	17	21,5	Sur demande

Poignées boule tournantes filetées

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Matière des composants	B	D	D1	D2	H	H1	H2	L	SW1	SW2	Prix
K0726.061	acier	5	M6	25	10	22,5	15	5	11	8	3	Sur demande
K0726.081	acier	6	M8	32	13	29,5	19	6	13	10	4	Sur demande
K0726.101	acier	8	M10	40	16	37	24	8	14	13	5	Sur demande
K0726.121	acier	10	M12	50	20	47	31	12	21	17	6	Sur demande
K0726.1061	acier inoxydable	5	M6	25	10	22,5	15	5	11	8	3	Sur demande
K0726.1081	acier inoxydable	6	M8	32	13	29,5	19	6	13	10	4	Sur demande
K0726.1101	acier inoxydable	8	M10	40	16	37	24	8	14	13	5	Sur demande
K0726.1121	acier inoxydable	10	M12	50	20	47	31	12	21	17	6	Sur demande
