    - Verrous quart de tour en inox, rétractables, tête rotative en plastique ou en inox

Description de l'article/illustrations du produit

DescriptionDescription du produit :Les verrous quart de tour sont utilisés pour remplacer ou fermer rapidement et facilement des dispositifs ou des volets.
Leur serrage sans outil permet de réduire les temps d’équipement.Matière :Corps en Inox.
Boulon en acier.
Bouton en Inox ou thermoplastique PA (polyamide).Finition :Corps poli.
Boulon nickelé.
Bouton en PA renforcé de fibre de verre, noir.
Bouton en Inox, poli.Nota :Des vis de fixation M2 ou M3 en inox sont fournies.

Option de montage 1 pour plaques d’épaisseur 9 mm.
Option de montage 2 pour plaques d’épaisseur > 9 mm jusqu’à 20 mm.
Option de montage 3 pour plaques d’épaisseur 6 mm.
Option de montage 4 pour plaques d’épaisseur > 6 mm et < 9 mm.

En cas de dépassement de la force de maintien, on constate un espace de plus de 0,1 mm entre les plaques.Mode d'emploi :Assurez-vous que la tête rotative est en position « OFF ».
Faites glisser ou placez le verrou quart de tour sur la plaque de bridage prémontée.
Poussez la tête rotative vers le bas et passez-la en position « ON ».
Un clic se fait entendre lorsque le serrage est terminé.Accessoires :Plaques de bridage en acier pour verrous quart de tour K1560.
Rondelles entretoises en inox pour verrous quart de tour K2261.Indication de dessin :

1) Option de montage 1
2) Option de montage 2
3) Option de montage 3
4) Option de montage 4
5) Plaque
6) Rondelle entretoise

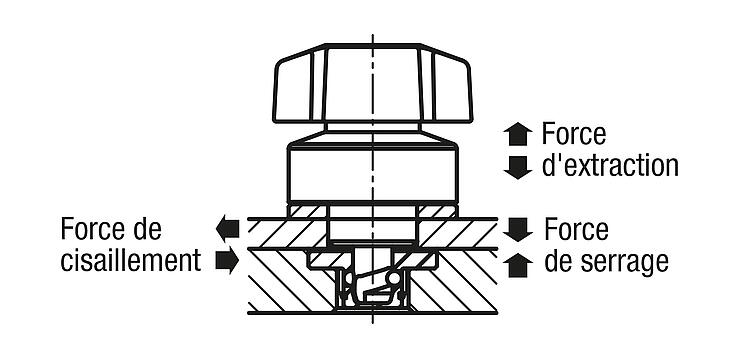

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K2260 Verrous quart de tour en inox, rétractables, tête rotative en plastique ou en inox

248 kB

Informations techniques pour verrou quart de tour K2260 et Douille de fixation K1560

224 kB

Dessins (aperçu complet)

Verrous quart de tour en inox, rétractables, tête rotative en plastique

plus d'infos

Dessins

Verrous quart de tour en inox, rétractables, tête rotative en plastique

Sélection/filtre d'articles

Référence	Finition 2	Matière des composants	L	L1	H	H1	H2	D	D1	D2	D3	D4	D5	D6	D7	D8	T	P1	P2	P3	P4	P5	P6	CAO	Acc.	Prix	Commander
K2260.2508	tige filetée en acier	polyamide	20	8,5	43,9	14,7	32,3	8	14	25	35	21	14	26	4,4	2,4	9	9-20	5,5	6	2,5	6-9	3			Sur demande
K2260.3408	tige filetée en acier	polyamide	20	8,5	43,9	14,7	32,3	8	18	34	40	28	18	35	6,5	3,4	9	9-20	5,5	6	2,5	6-9	3			Sur demande

Référence	Finition 2	Matière des composants	M	Force de serrage N	Force de cisaillement kN	Force d'extraction F en kN	Force de retenue N	Résistance thermique	CAO	Acc.	Prix	Commander
K2260.2508	tige filetée en acier	polyamide	M2x3	250	3	1,6	250	≤130 °C			Sur demande
K2260.3408	tige filetée en acier	polyamide	M03X6	250	3	1,6	250	≤130 °C			Sur demande

Verrous quart de tour en inox, rétractables, tête rotative en inox

plus d'infos

Dessins

Verrous quart de tour en inox, rétractables, tête rotative en inox

Sélection/filtre d'articles

Référence	Finition 2	Matière des composants	L	L1	H	H1	H2	D	D1	D2	D3	D4	D5	D6	D7	D8	T	P1	P2	P3	P4	P5	P6	CAO	Acc.	Prix	Commander
K2260.25081	tige filetée en acier	acier inoxydable A2	20	8,5	43,9	14,7	32,3	8	14	25	35	21	14	26	4,4	2,4	9	9-20	5,5	6	2,5	6-9	3			Sur demande
K2260.34081	tige filetée en acier	acier inoxydable A2	20	8,5	43,9	14,7	32,3	8	18	34	40	28	18	35	6,5	3,4	9	9-20	5,5	6	2,5	6-9	3			Sur demande

Référence	Finition 2	Matière des composants	M	Force de serrage N	Force de cisaillement kN	Force d'extraction F en kN	Force de retenue N	Résistance thermique	CAO	Acc.	Prix	Commander
K2260.25081	tige filetée en acier	acier inoxydable A2	M2x3	400	3	1,6	400	≤180 °C			Sur demande
K2260.34081	tige filetée en acier	acier inoxydable A2	M03X6	400	3	1,6	400	≤180 °C			Sur demande
