Poignée « T »

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Poignées, boutons
    - Poignée « T »

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Thermoplastique renforcé de fibre de verre.
Douille taraudée laiton.
Tige filetée acier.Finition :Poignée, noir.
Tige filetée zinguée.Sur demande :Couleur de la poignée rouge, jaune, bleu, blanc ou gris (à partir de 1000 pièces).

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0180 Poignée « T »

166 kB

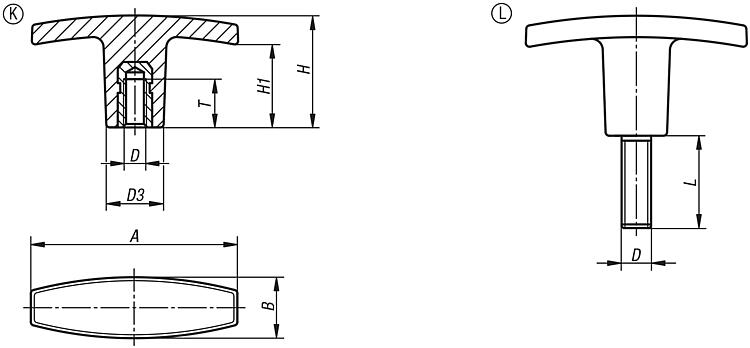

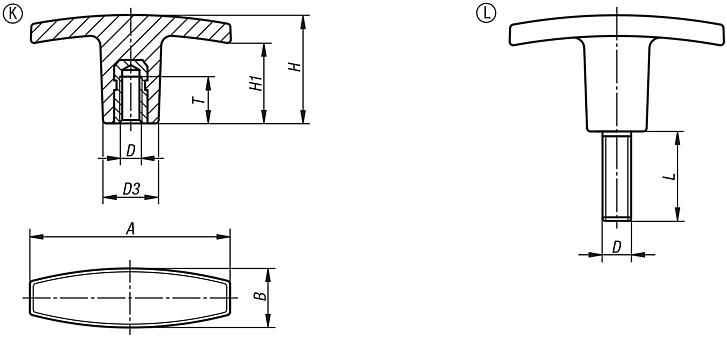

Dessins (aperçu complet)

Poignée « T », taraudée

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Forme	A	B	D	D3	H	H1	T	Prix
K0180.14005	K	40	13	M5	13	30,5	20	10	Sur demande
K0180.15005	K	50	15	M5	14	24	16	10	Sur demande
K0180.16006	K	60	17	M6	16	31,5	23	12	Sur demande
K0180.17108	K	71	19,5	M8	20	36	19	20	Sur demande
K0180.17110	K	71	19,5	M10	20	36	19	20	Sur demande
K0180.18010	K	80	26	M10	26	39,5	26	25	Sur demande
K0180.18012	K	80	26	M12	26	39,5	26	25	Sur demande

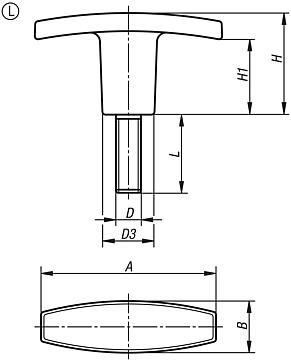

Poignée « T », filetée

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Forme	A	B	D	D3	H	H1	L	Prix
K0180.24005X15	L	40	13	M5	13	30,5	20	15	Sur demande
K0180.25005X15	L	50	15	M5	14	24	16	15	Sur demande
K0180.25005X20	L	50	15	M5	14	24	16	20	Sur demande
K0180.26006X20	L	60	17	M6	16	31,5	23	20	Sur demande
K0180.26006X25	L	60	17	M6	16	31,5	23	25	Sur demande
K0180.27108X20	L	71	19,5	M8	20	36	19	20	Sur demande
K0180.27108X30	L	71	19,5	M8	20	36	19	30	Sur demande
K0180.27110X20	L	71	19,5	M10	20	36	19	20	Sur demande
K0180.27110X30	L	71	19,5	M10	20	36	19	30	Sur demande
K0180.28010X30	L	80	26	M10	26	39,5	26	30	Sur demande
K0180.28012X40	L	80	26	M12	26	39,5	26	40	Sur demande
