    - Bouton étoile en plastique similaire à DIN 6336, avec insert en inox

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :

Plastique thermodurcissable PF 31, noir.
Insert ou tige filetée en inox 1.4301.

Finition :Poli finition miroir.Sur demande :D’autres coloris.Indication de dessin :

Forme K : douille taraudée
Forme L : avec filetage

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K1016 Bouton étoile en plastique similaire à DIN 6336, avec insert en inox

131 kB

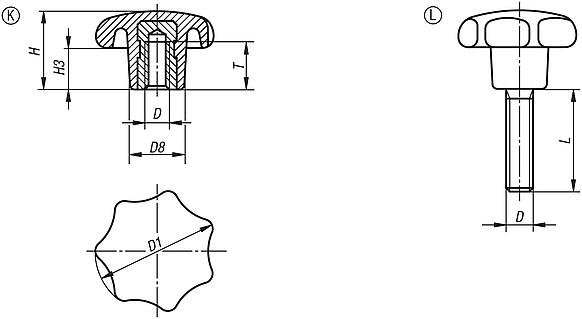

Dessins (aperçu complet)

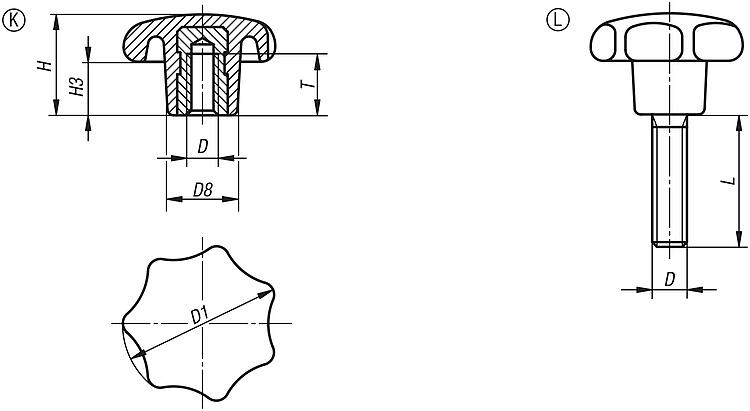

Bouton étoile similaire à DIN 6336, insert en inox, forme K avec insert taraudé

plus d'infos

Dessins

Bouton étoile similaire à DIN 6336, insert en inox, forme K avec insert taraudé

Sélection/filtre d'articles

Référence	Forme	D	D1	D8	H	H3	T	Prix
K1016.22505	K	M5	25	12	16	8	7,5	Sur demande
K1016.23206	K	M6	32	14	20	10	12	Sur demande
K1016.24008	K	M8	40	18	25	13	14	Sur demande
K1016.25010	K	M10	50	22	32	17	18	Sur demande
K1016.26312	K	M12	63	26	40	21	22	Sur demande
K1016.28016	K	M16	80	35	50	25	24	Sur demande

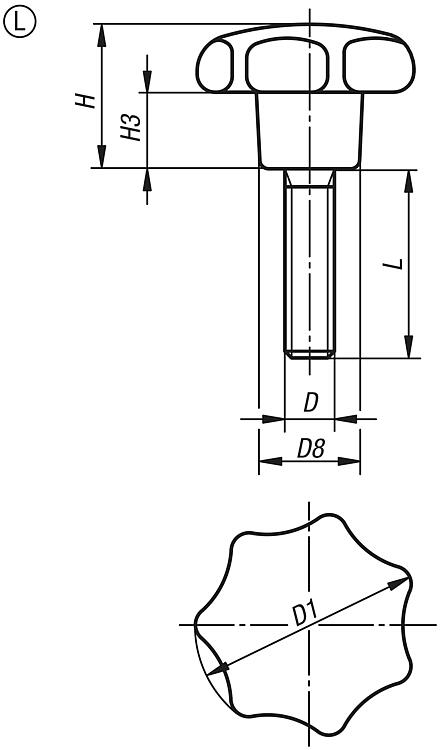

Bouton étoile similaire à DIN 6336, insert en inox, forme L avec filetage

plus d'infos

Dessins

Bouton étoile similaire à DIN 6336, insert en inox, forme L avec filetage

Sélection/filtre d'articles

Référence	Forme	D	D1	D8	H	H3	L	Prix
K1016.42505X15	L	M5	25	12	16	8	15	Sur demande
K1016.42505X20	L	M5	25	12	16	8	20	Sur demande
K1016.42505X25	L	M5	25	12	16	8	25	Sur demande
K1016.43206X15	L	M6	32	14	20	10	15	Sur demande
K1016.43206X20	L	M6	32	14	20	10	20	Sur demande
K1016.43206X25	L	M6	32	14	20	10	25	Sur demande
K1016.43206X30	L	M6	32	14	20	10	30	Sur demande
K1016.43206X40	L	M6	32	14	20	10	40	Sur demande
K1016.44008X20	L	M8	40	18	25	13	20	Sur demande
K1016.44008X25	L	M8	40	18	25	13	25	Sur demande
K1016.44008X30	L	M8	40	18	25	13	30	Sur demande
K1016.44008X40	L	M8	40	18	25	13	40	Sur demande
K1016.44008X50	L	M8	40	18	25	13	50	Sur demande
K1016.45010X25	L	M10	50	22	32	17	25	Sur demande
K1016.45010X30	L	M10	50	22	32	17	30	Sur demande
K1016.45010X40	L	M10	50	22	32	17	40	Sur demande
K1016.45010X50	L	M10	50	22	32	17	50	Sur demande
K1016.46312X30	L	M12	63	26	40	21	30	Sur demande
K1016.46312X40	L	M12	63	26	40	21	40	Sur demande
K1016.46312X50	L	M12	63	26	40	21	50	Sur demande
K1016.46312X60	L	M12	63	26	40	21	60	Sur demande
K1016.48016X30	L	M16	80	35	50	25	30	Sur demande
K1016.48016X40	L	M16	80	35	50	25	40	Sur demande
K1016.48016X50	L	M16	80	35	50	25	50	Sur demande
K1016.48016X60	L	M16	80	35	50	25	60	Sur demande
