Description de l'article/illustrations du produit

DescriptionMatière :Étrier en acier 1.6541.
Support à souder en acier S355JR.Finition :Étrier forgé, traité haute résistance, à revêtement plastique rouge.
Support à souder forgé, traité haute résistance, brut.Nota :Les pattes de fixation permettent un soudage rapide.

Ils permettent une construction compacte et supportent des contraintes multidirectionnelles. Coefficient de sécurité 4.

Le support à souder est forgé, matière S355 JR (St 52-3) facile à souder. Les pattes servent de mesure d'écartement pour le jeu nécessaire au soudage avec la base (env. 3 mm).
La charge maxi est gravée sur le support à souder. Elle correspond à celle de la configuration la moins favorable des exemples de levage.

Le soudage doit être réalisé par un soudeur professionnel et selon la norme EN 287-1.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0773 Anneau de levage soudable

221 kB

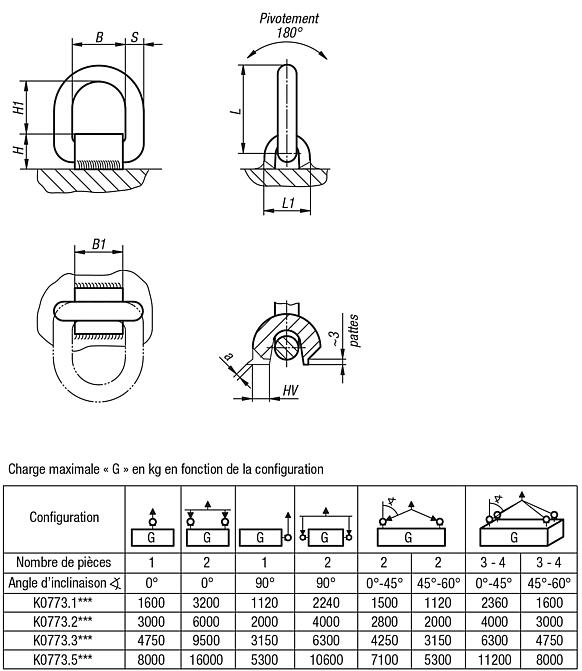

Dessins

Sélection/filtre d'articles

Référence	Finition	B	B1	H	H1	L	L1	S	Soudure	Charge admissible en kg	Prix
K0773.1000	sans lame ressort	40	38	32	40	73	38	13	HV 5 + a3	1120	Sur demande
K0773.2000	sans lame ressort	41	38	32	45	81	40	13	HV 5 + a3	2000	Sur demande
K0773.3000	sans lame ressort	45	43	38	45	87	42	17	HV 8 + a3	3150	Sur demande
K0773.5000	sans lame ressort	55	50	48	57	108	60	22	HV 12 + a4	5300	Sur demande
K0773.1001	avec lame ressort	40	38	32	40	73	38	13	HV 5 + a3	1120	Sur demande
K0773.2001	avec lame ressort	41	38	32	45	81	40	13	HV 5 + a3	2000	Sur demande
K0773.3001	avec lame ressort	45	43	38	45	87	42	17	HV 8 + a3	3150	Sur demande
K0773.5001	avec lame ressort	55	50	48	57	108	60	22	HV 12 + a4	5300	Sur demande
