      - Anneau de levage tournant mâle haute résistance classe de résistance 10

Description de l'article/illustrations du produit

DescriptionMatière :Anneau : acier 1.6541.
Vis : acier.Finition :Anneau forgé et traité haute résistance. Détection électromagnétique de fissures à 100% selon EN 1677-1, coefficient de sécurité de 4. Revêtement plastique. Vis de classe de résistance 10.9.Nota :Contrairement aux anneaux de levage DIN 580, l'anneau ci-contre est rotatif ; la direction de la force peut donc être orientée correctement sans provoquer de dévissage.

– coefficient de sécurité de 4
– possibilité de fixation latérale jusqu'à 90°
– rotation à 360° vis serrée

Les valeurs de charge indiquées s'appliquent pour une longueur vissée minimale de 1 fois le diamètre nominal du filetage avec une résistance minimale à la traction de 363 N/mm².
Température d'utilisation : -20 °C à +100 °C.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0769 Anneau de levage tournant mâlehaute résistance classe de résistance 10

213 kB

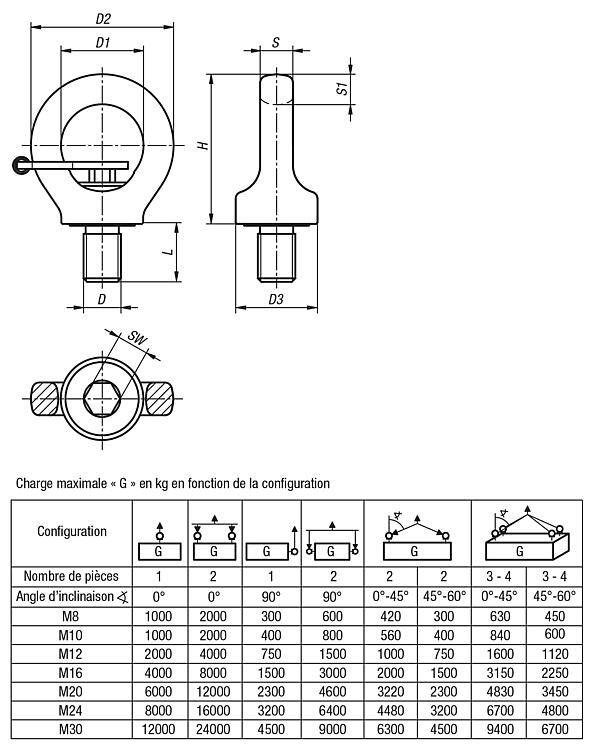

Dessins

Sélection/filtre d'articles

Référence	Finition 2	D	D1	D2	D3	H	L	S	S1	SW	Charge admissible en kg	Prix
K0769.08151	avec clé six pans	M8	25	44	25	47	12	9	9,5	6	300	Sur demande
K0769.10151	avec clé six pans	M10	25	44	26	47	15	9	9,5	6	400	Sur demande
K0769.12181	avec clé six pans	M12	30	52	34	55	18	11	11	8	750	Sur demande
K0769.16241	avec clé six pans	M16	35	61	35	64	24	14	13	10	1500	Sur demande
K0769.20301	avec clé six pans	M20	40	70	44	74	30	16	15	12	2300	Sur demande
K0769.24361	avec clé six pans	M24	48	84	52	91	36	19	18	14	3200	Sur demande
K0769.30451	avec clé six pans	M30	60	105	61	112	45	25	22,5	17	4500	Sur demande
K0769.08150	sans clé six pans	M8	25	44	25	47	12	8	11	6	300	Sur demande
K0769.10150	sans clé six pans	M10	25	44	25	47	15	8	11	6	400	Sur demande
K0769.12180	sans clé six pans	M12	30	52	33	55	18	10	13	8	750	Sur demande
K0769.16240	sans clé six pans	M16	35	61	35	64	24	14	13	10	1500	Sur demande
K0769.20300	sans clé six pans	M20	40	70	44	74	30	16	17	12	2300	Sur demande
K0769.24360	sans clé six pans	M24	48	84	52	91	36	19	21	14	3200	Sur demande
K0769.30450	sans clé six pans	M30	60	108	62	112	45	27	26	17	4500	Sur demande
