Aimant plat en SmCo

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Aimants
    - Aimant plat en SmCo

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Corps en acier.

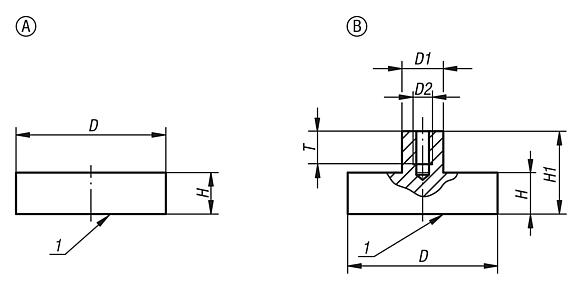

Noyau magnétique SmCo.Finition :Corps zingué.Nota :Aimants plats, système blindé. Les aimants plats avec noyau en SmCo ont une adhérence trois à cinq fois supérieure à celle des aimants en AINiCo ou en ferrite dure.Plage de température :200 °C max.Indication de dessin :

1) Surface de contact

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0550 Aimant plat en SmCo

142 kB

Données techniques pour les aimants de maintien et les aimants bruts

61,9 kB

Dessins (aperçu complet)

Aimant plat en SmCo forme A

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Forme	D	H	Force d'attraction en N	Prix
K0550.01	A	6 ±0,15	4,5	5	Sur demande
K0550.02	A	8 ±0,15	4,5	11	Sur demande
K0550.03	A	10 ±0,15	4,5	20	Sur demande
K0550.04	A	13 ±0,15	4,5	40	Sur demande
K0550.05	A	16 ±0,15	4,5	60	Sur demande
K0550.06	A	20 ±0,15	6	90	Sur demande
K0550.07	A	25 ±0,15	7	150	Sur demande
K0550.08	A	32 ±0,20	7	220	Sur demande

Aimant plat en SmCo forme B

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Forme	D	D1	D2	H	H1	T	Force d'attraction en N	Prix
K0550.11	B	6 ±0,15	6	M3	4,5	11,5	6	5	Sur demande
K0550.12	B	8 ±0,15	6	M3	4,5	11,5	6	11	Sur demande
K0550.13	B	10 ±0,15	6	M3	4,5	11,5	6	20	Sur demande
K0550.14	B	13 ±0,15	6	M3	4,5	11,5	6	40	Sur demande
K0550.15	B	16 ±0,15	6	M4	4,5	11,5	6	60	Sur demande
K0550.16	B	20 ±0,15	8	M4	6	13	7,5	90	Sur demande
K0550.17	B	25 ±0,15	8	M4	7	14	7,5	150	Sur demande
K0550.18	B	32 ±0,20	10	M5	7	15,5	8,5	220	Sur demande
