Arruelas esféricas, arruelas cônicas DIN 6319, edição 10/01

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Elementos de suporte, elementos de posicionamento, batentes reguláveis
    - Elementos ajustáveis na altura
      - Arruelas esféricas, arruelas cônicas DIN 6319, edição 10/01

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Aço cementado, aço temperado ou aço inoxidável.Versão:Forma C / D:
Aço cementado, endurecido, fosfatizado com manganês.
Profundidade de cementação Eht (450 HV 1) 0,2+0,2.
Dureza da superfície (550 + 100) HV 10

Forma G:
Aço temperado e revenido (350 + 80) HV 30.

Forma C / D / G:
aço inoxidável, superfície sem tratamento.

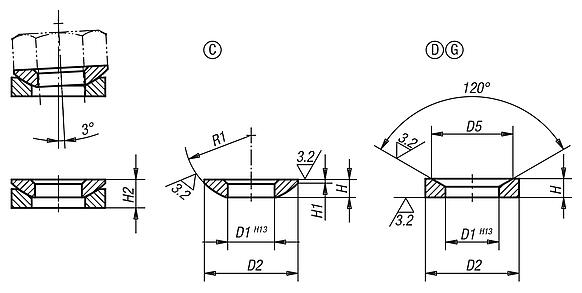

Indicação:Para orifícios oblongos devem ser utilizadas arruelas cônicas da versão G.Indicação de desenho:

Forma C: Arruela esférica
Forma D: Arruela côncava
Forma G: Arruela côncava

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0729 Arruelas esféricas, arruelas cônicas DIN 6319, edição 10/01

191 kB

Visão geral dos elementos de fixação e vedação

716 kB

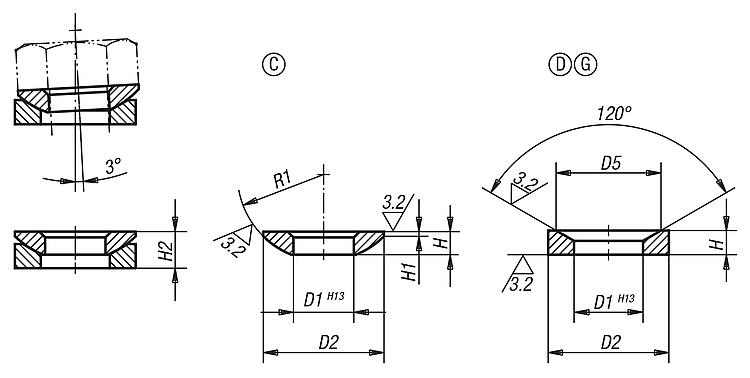

Desenhos (visão geral)

Arruelas esféricas, forma C DIN 6319, edição 10/01

mais informações

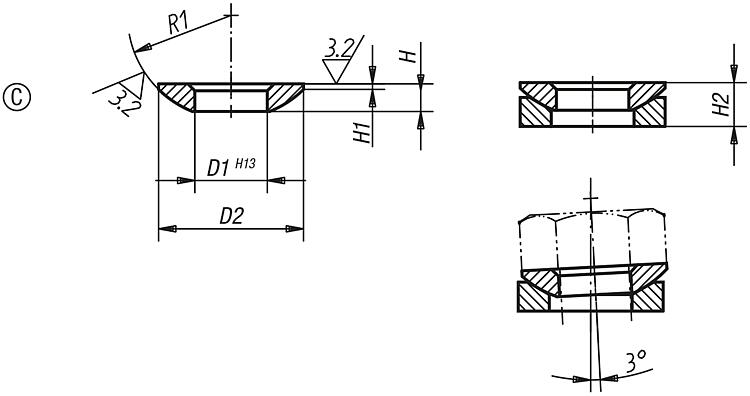

Desenhos

Arruelas esféricas, forma C DIN 6319, edição 10/01

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material do corpo básico	Superfície Corpo básico	Forma	D1	D2	H	H1	R1	Capacidade de carga máx. kN (apenas com carga estática)	Preço
K0729.105	aço cementado	cementado	C	5,25	10,5	2	0,4	7,5	6,5	sob consulta
K0729.106	aço cementado	cementado	C	6,4	12	2,3	0,7	9	9	sob consulta
K0729.108	aço cementado	cementado	C	8,4	17	3,2	0,6	12	17	sob consulta
K0729.110	aço cementado	cementado	C	10,5	21	4	0,8	15	26	sob consulta
K0729.112	aço cementado	cementado	C	13	24	4,6	1,1	17	38	sob consulta
K0729.114	aço cementado	cementado	C	15	28	5	1,2	22	53	sob consulta
K0729.116	aço cementado	cementado	C	17	30	5,3	1,3	22	73	sob consulta
K0729.120	aço cementado	cementado	C	21	36	6,3	2	27	117	sob consulta
K0729.124	aço cementado	cementado	C	25	44	8,2	2,4	32	168	sob consulta
K0729.130	aço cementado	cementado	C	31	56	11,2	3,6	41	269	sob consulta
K0729.136	aço cementado	cementado	C	37	68	14	4,6	50	394	sob consulta
K0729.142	aço cementado	cementado	C	43	78	17	6,5	58	542	sob consulta
K0729.148	aço cementado	cementado	C	50	92	21	8	67	714	sob consulta
K0729.156	aço cementado	cementado	C	58	103	23	9,5	79	960	sob consulta
K0729.164	aço cementado	cementado	C	66	120	27	12	93	1269	sob consulta
K0729.0106	aço inoxidável	superfície sem tratamento	C	6,4	12	2,3	0,7	9	6	sob consulta
K0729.0108	aço inoxidável	superfície sem tratamento	C	8,4	17	3,2	0,6	12	12	sob consulta
K0729.0110	aço inoxidável	superfície sem tratamento	C	10,5	21	4	0,8	15	16	sob consulta
K0729.0112	aço inoxidável	superfície sem tratamento	C	13	24	4,6	1,1	17	24	sob consulta
K0729.0116	aço inoxidável	superfície sem tratamento	C	17	30	5,3	1,3	22	45	sob consulta
K0729.0120	aço inoxidável	superfície sem tratamento	C	21	36	6,3	2	27	71	sob consulta
K0729.0124	aço inoxidável	superfície sem tratamento	C	25	44	8,2	2,4	32	105	sob consulta
K0729.0130	aço inoxidável	superfície sem tratamento	C	31	56	11,2	3,6	41	191	sob consulta
K0729.0136	aço inoxidável	superfície sem tratamento	C	37	68	14	4,6	50	-	sob consulta
K0729.0142	aço inoxidável	superfície sem tratamento	C	43	78	17	6,5	58	-	sob consulta
K0729.0148	aço inoxidável	superfície sem tratamento	C	50	92	21	8	67	-	sob consulta

Arruelas cônicas forma D DIN 6319, edição 10/01

mais informações

Desenhos

Arruelas cônicas forma D DIN 6319, edição 10/01

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material do corpo básico	Superfície Corpo básico	Forma	D1	D2	D5	H	H2	Capacidade de carga máx. kN (apenas com carga estática)	Preço
K0729.205	aço cementado	cementado	D	6	10,5	9,25	2,1	3,1	6,5	sob consulta
K0729.206	aço cementado	cementado	D	7,1	12	11	2,8	4,2	9	sob consulta
K0729.208	aço cementado	cementado	D	9,6	17	14,5	3,5	5,6	17	sob consulta
K0729.210	aço cementado	cementado	D	12	21	18,5	4,2	6,5	26	sob consulta
K0729.212	aço cementado	cementado	D	14,2	24	20	5	8	38	sob consulta
K0729.214	aço cementado	cementado	D	16,5	28	24,8	5,6	8,5	53	sob consulta
K0729.216	aço cementado	cementado	D	19	30	26	6,2	9,5	73	sob consulta
K0729.220	aço cementado	cementado	D	23,2	36	31	7,5	11,7	117	sob consulta
K0729.224	aço cementado	cementado	D	28	44	37	9,5	15,2	168	sob consulta
K0729.230	aço cementado	cementado	D	35	56	49	12	19,2	269	sob consulta
K0729.236	aço cementado	cementado	D	42	68	60	15	23,5	394	sob consulta
K0729.242	aço cementado	cementado	D	49	78	70	18	29	542	sob consulta
K0729.248	aço cementado	cementado	D	56	92	82	22	35,5	714	sob consulta
K0729.256	aço cementado	cementado	D	65	103	92	25	39,7	960	sob consulta
K0729.264	aço cementado	cementado	D	75	120	110	30	46,5	1269	sob consulta
K0729.0206	aço inoxidável	superfície sem tratamento	D	7,1	12	11	2,8	4,2	6	sob consulta
K0729.0208	aço inoxidável	superfície sem tratamento	D	9,6	17	14,5	3,5	5,6	12	sob consulta
K0729.0210	aço inoxidável	superfície sem tratamento	D	12	21	18,5	4,2	6,5	16	sob consulta
K0729.0212	aço inoxidável	superfície sem tratamento	D	14,2	24	20	5	8	24	sob consulta
K0729.0216	aço inoxidável	superfície sem tratamento	D	19	30	26	6,2	9,5	45	sob consulta
K0729.0220	aço inoxidável	superfície sem tratamento	D	23,2	36	31	7,5	11,7	71	sob consulta
K0729.0224	aço inoxidável	superfície sem tratamento	D	28	44	37	9,5	15,2	105	sob consulta
K0729.0230	aço inoxidável	superfície sem tratamento	D	35	56	49	12	19,2	191	sob consulta
K0729.0236	aço inoxidável	superfície sem tratamento	D	42	68	60	15	23,5	-	sob consulta
K0729.0242	aço inoxidável	superfície sem tratamento	D	49	78	70	18	29	-	sob consulta
K0729.0248	aço inoxidável	superfície sem tratamento	D	56	92	82	22	35,5	-	sob consulta

Arruela cônica forma G, DIN 6319, edição 10/01

mais informações

Desenhos

Arruela cônica forma G, DIN 6319, edição 10/01

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material do corpo básico	Superfície Corpo básico	Forma	D1	D2	D5	H	H2	Capacidade de carga máx. kN (apenas com carga estática)	Preço
K0729.305	aço temperado	temperado	G	6	15	9,25	2,5	3,5	6,5	sob consulta
K0729.306	aço temperado	temperado	G	7,1	17	11	4	5,4	9	sob consulta
K0729.308	aço temperado	temperado	G	9,6	24	14,5	5	7,1	17	sob consulta
K0729.310	aço temperado	temperado	G	12	30	18,5	5	7,3	26	sob consulta
K0729.312	aço temperado	temperado	G	14,2	36	20	6	9	38	sob consulta
K0729.314	aço temperado	temperado	G	16,5	40	24,8	6	9,5	53	sob consulta
K0729.316	aço temperado	temperado	G	19	44	26	7	10,4	73	sob consulta
K0729.320	aço temperado	temperado	G	23,2	50	31	8	12,2	117	sob consulta
K0729.324	aço temperado	temperado	G	28	60	37	10	15,7	168	sob consulta
K0729.330	aço temperado	temperado	G	35	68	49	12	19,7	269	sob consulta
K0729.336	aço temperado	temperado	G	42	80	60	12	20,3	394	sob consulta
K0729.0306	aço inoxidável	superfície sem tratamento	G	7,1	17	11	4	5,4	6	sob consulta
K0729.0308	aço inoxidável	superfície sem tratamento	G	9,6	24	14,5	5	7,1	12	sob consulta
K0729.0310	aço inoxidável	superfície sem tratamento	G	12	30	18,5	5	7,3	16	sob consulta
K0729.0312	aço inoxidável	superfície sem tratamento	G	14,2	36	20	6	9	24	sob consulta
K0729.0316	aço inoxidável	superfície sem tratamento	G	19	44	26	7	10,4	45	sob consulta
K0729.0320	aço inoxidável	superfície sem tratamento	G	23,2	50	31	8	12,2	71	sob consulta
K0729.0324	aço inoxidável	superfície sem tratamento	G	28	60	37	10	15,7	105	sob consulta
K0729.0330	aço inoxidável	superfície sem tratamento	G	35	68	49	12	19,7	191	sob consulta
