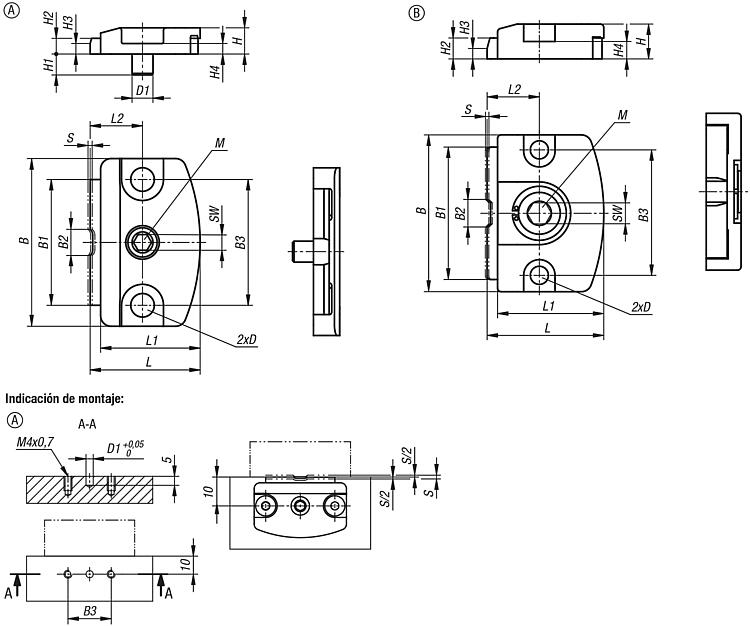

DescripciónDescripción del producto:Forma A con pasador de posicionamiento. Forma B sin pasador de posicionamiento. Forma C sin pasador de posicionamiento con palanca tensora.Material:Acero para temple y revenido.Versión:Bruñido.Indicación:La palanca tensora en la forma C se puede orientar horizontal y verticalmente como quiera el usuario en pasos de 30° soltando el tornillo prisionero.Montaje:Ver el plano (forma A).Ventajas:- Diseño plano y compacto - Sujeción rápida y sencilla de componentesIndicación sobre el dibujo:
1) Posición de inicio de sujetar 2) Posición final de sujetar 3) Tornillo prisionero
DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
