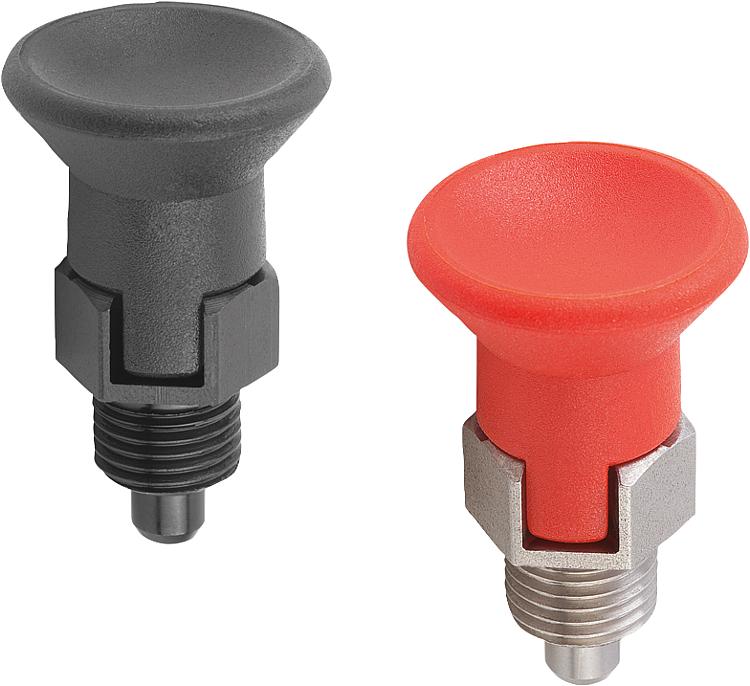

K0631_CSpina di posizione in acciaio o acciaio inox versione corta con... |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Modello in acciaio:
perno di bloccaggio temprato:
classe di resistenza 5.8.
Modello in acciaio inox:
perno di bloccaggio non temprato:
Corpo filettato 1.4305.
Perno di bloccaggio 1.4305.
Impugnatura a fungo in termoplastica colore grigio nerastro o rosso RAL3020. Versione:Modello in acciaio:
Perno di bloccaggio temprato, rettificato e brunito.
Modello in acciaio inox:
Perno di bloccaggio non temprato, rettificato e non trattato.Nota:Le spine di posizionamento trovano impiego laddove è necessario impedire una modifica della posizione d'arresto per effetto di forze trasversali. Solo dopo il disinnesto manuale del perno è possibile modificare la posizione d'arresto. Se il disinnesto deve prolungarsi nel tempo e se occorre evitare che il perno di bloccaggio si sblocchi, si raccomandano le forme C e/o D.Su richiesta:Versioni speciali. DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | Superficie
corpo base | Colore
componenti | D | D1 | D2 | L | L1 | L2 | Corsa
S | SW1 | F x 30° | Forza
elastica inizio
F1 ca. N | Forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0631.7903 | C | acciaio | temprato | grigio nerastro RAL 7021 | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 4 | 10 |  | | 9,41 € | | | K0631.7004 | C | acciaio | temprato | grigio nerastro RAL 7021 | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | |  | 8,94 € | | | K0631.7105 | C | acciaio | temprato | grigio nerastro RAL 7021 | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 8,51 € | | | K0631.7206 | C | acciaio | temprato | grigio nerastro RAL 7021 | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 9,17 € | | | K0631.7308 | C | acciaio | temprato | grigio nerastro RAL 7021 | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 10,89 € | | | K0631.7410 | C | acciaio | temprato | grigio nerastro RAL 7021 | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 17,74 € | | | K0631.790384 | C | acciaio | temprato | rosso traffico RAL 3020 | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 4 | 10 | | | 9,41 € | | | K0631.700484 | C | acciaio | temprato | rosso traffico RAL 3020 | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 8,94 € | | | K0631.710584 | C | acciaio | temprato | rosso traffico RAL 3020 | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 8,51 € | | | K0631.720684 | C | acciaio | temprato | rosso traffico RAL 3020 | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 9,17 € | | | K0631.730884 | C | acciaio | temprato | rosso traffico RAL 3020 | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 10,89 € | | | K0631.741084 | C | acciaio | temprato | rosso traffico RAL 3020 | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 17,74 € | | | K0631.17903 | C | acciaio inox | non temprato | grigio nerastro RAL 7021 | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 4 | 10 | | | 13,70 € | | | K0631.17004 | C | acciaio inox | non temprato | grigio nerastro RAL 7021 | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 13,07 € | | | K0631.17105 | C | acciaio inox | non temprato | grigio nerastro RAL 7021 | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 12,45 € | | | K0631.17206 | C | acciaio inox | non temprato | grigio nerastro RAL 7021 | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 14,34 € | | | K0631.17308 | C | acciaio inox | non temprato | grigio nerastro RAL 7021 | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 19,32 € | | | K0631.17410 | C | acciaio inox | non temprato | grigio nerastro RAL 7021 | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 36,48 € | | | K0631.1790384 | C | acciaio inox | non temprato | rosso traffico RAL 3020 | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 4 | 10 | | | 13,70 € | | | K0631.1700484 | C | acciaio inox | non temprato | rosso traffico RAL 3020 | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 13,07 € | | | K0631.1710584 | C | acciaio inox | non temprato | rosso traffico RAL 3020 | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 12,45 € | | | K0631.1720684 | C | acciaio inox | non temprato | rosso traffico RAL 3020 | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 14,34 € | | | K0631.1730884 | C | acciaio inox | non temprato | rosso traffico RAL 3020 | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 19,32 € | | | K0631.1741084 | C | acciaio inox | non temprato | rosso traffico RAL 3020 | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 36,48 € | |
