Manípulos borboleta "Miniwing" em aço inoxidável

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Manípulos, Botões
    - Manípulos borboleta "Miniwing" em aço inoxidável

Descrição do artigo/Imagens dos produtos

DescriçãoDescrição do produto:O manípulo borboleta Miniwing é caracterizado por seu design ergonômico e compacto.
Os materiais usados permitem uma utilização variada, até aplicações com os mais altos requisitos de resistência à corrosão.Material:

Aço inoxidável 1.4308 ou 1.4404.

Versão:peça polida ou jateada.Indicação:A rosca M5 é compatível com anéis de vedação e arruelas Hygienic USIT® K1491.Acessórios:

Anel de vedação e arruela Hygienic USIT^® K1491 para superfícies de aparafusamento.

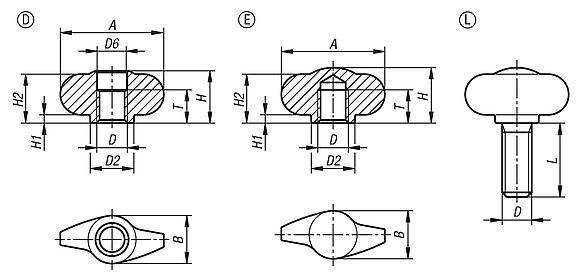

Indicação de desenho:

Forma D: Rosca fêmea contínua
Forma E: Furo cego roscado
Forma L: Rosca macho

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2041 Manípulos borboleta "Miniwing" em aço inoxidável

181 kB

Desenhos (visão geral)

Manípulos borboleta "Miniwing" em aço inoxidável, forma D, rosca furada

mais informações

Desenhos

Manípulos borboleta "Miniwing" em aço inoxidável, forma D, rosca furada

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Chave de aço	Superfície Corpo básico	A	B	D	D2	D6	H	H1	H2	T	Preço
K2041.4280412	D	1.4308	polido	28	13	M4	11,8	8,1	14,1	2,25	13,25	9	sob consulta
K2041.4280512	D	1.4308	polido	28	13	M5	11,8	8,1	14,1	2,25	13,25	9	sob consulta
K2041.4280612	D	1.4308	polido	28	13	M6	11,8	8,1	14,1	2,25	13,25	9	sob consulta
K2041.4280812	D	1.4308	polido	28	13	M8	11,8	8,1	14,1	2,25	13,25	9	sob consulta
K2041.4280411	D	1.4308	jateado	28	13	M4	11,8	8,1	14,1	2,25	13,25	9	sob consulta
K2041.4280511	D	1.4308	jateado	28	13	M5	11,8	8,1	14,1	2,25	13,25	9	sob consulta
K2041.4280611	D	1.4308	jateado	28	13	M6	11,8	8,1	14,1	2,25	13,25	9	sob consulta
K2041.4280811	D	1.4308	jateado	28	13	M8	11,8	8,1	14,1	2,25	13,25	9	sob consulta
K2041.4280422	D	1.4404	polido	28	13	M4	11,8	8,1	14,1	2,25	13,25	9	sob consulta
K2041.4280522	D	1.4404	polido	28	13	M5	11,8	8,1	14,1	2,25	13,25	9	sob consulta
K2041.4280622	D	1.4404	polido	28	13	M6	11,8	8,1	14,1	2,25	13,25	9	sob consulta
K2041.4280822	D	1.4404	polido	28	13	M8	11,8	8,1	14,1	2,25	13,25	9	sob consulta
K2041.4280421	D	1.4404	jateado	28	13	M4	11,8	8,1	14,1	2,25	13,25	9	sob consulta
K2041.4280521	D	1.4404	jateado	28	13	M5	11,8	8,1	14,1	2,25	13,25	9	sob consulta
K2041.4280621	D	1.4404	jateado	28	13	M6	11,8	8,1	14,1	2,25	13,25	9	sob consulta
K2041.4280821	D	1.4404	jateado	28	13	M8	11,8	8,1	14,1	2,25	13,25	9	sob consulta

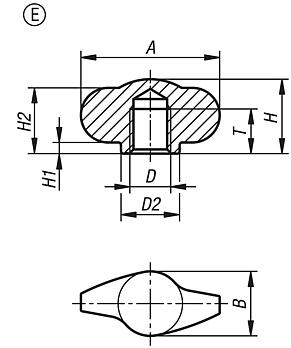

Manípulos borboleta "Miniwing" em aço inoxidável, forma E, furo cego roscado

mais informações

Desenhos

Manípulos borboleta "Miniwing" em aço inoxidável, forma E, furo cego roscado

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Chave de aço	Superfície Corpo básico	A	B	D	D2	H	H1	H2	T	Preço
K2041.5280412	E	1.4308	polido	28	13	M4	11,8	15	2,25	13,25	6	sob consulta
K2041.5280512	E	1.4308	polido	28	13	M5	11,8	15	2,25	13,25	7,5	sob consulta
K2041.5280612	E	1.4308	polido	28	13	M6	11,8	15	2,25	13,25	9	sob consulta
K2041.5280812	E	1.4308	polido	28	13	M8	11,8	15	2,25	13,25	9	sob consulta
K2041.5280411	E	1.4308	jateado	28	13	M4	11,8	15	2,25	13,25	6	sob consulta
K2041.5280511	E	1.4308	jateado	28	13	M5	11,8	15	2,25	13,25	7,5	sob consulta
K2041.5280611	E	1.4308	jateado	28	13	M6	11,8	15	2,25	13,25	9	sob consulta
K2041.5280811	E	1.4308	jateado	28	13	M8	11,8	15	2,25	13,25	9	sob consulta
K2041.5280422	E	1.4404	polido	28	13	M4	11,8	15	2,25	13,25	6	sob consulta
K2041.5280522	E	1.4404	polido	28	13	M5	11,8	15	2,25	13,25	7,5	sob consulta
K2041.5280622	E	1.4404	polido	28	13	M6	11,8	15	2,25	13,25	9	sob consulta
K2041.5280822	E	1.4404	polido	28	13	M8	11,8	15	2,25	13,25	9	sob consulta
K2041.5280421	E	1.4404	jateado	28	13	M4	11,8	15	2,25	13,25	6	sob consulta
K2041.5280521	E	1.4404	jateado	28	13	M5	11,8	15	2,25	13,25	7,5	sob consulta
K2041.5280621	E	1.4404	jateado	28	13	M6	11,8	15	2,25	13,25	9	sob consulta
K2041.5280821	E	1.4404	jateado	28	13	M8	11,8	15	2,25	13,25	9	sob consulta

Manípulos borboleta "Miniwing" em aço inoxidável, forma L, rosca macho

mais informações

Desenhos

Manípulos borboleta "Miniwing" em aço inoxidável, forma L, rosca macho

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Chave de aço	Superfície Corpo básico	A	B	D	D2	H	H1	H2	L	Preço
K2041.6280412X8	L	1.4308	polido	28	13	M4	11,8	15	2,25	13,25	8	sob consulta
K2041.6280512X10	L	1.4308	polido	28	13	M5	11,8	15	2,25	13,25	10	sob consulta
K2041.6280512X15	L	1.4308	polido	28	13	M5	11,8	15	2,25	13,25	15	sob consulta
K2041.6280512X20	L	1.4308	polido	28	13	M5	11,8	15	2,25	13,25	20	sob consulta
K2041.6280612X10	L	1.4308	polido	28	13	M6	11,8	15	2,25	13,25	10	sob consulta
K2041.6280612X15	L	1.4308	polido	28	13	M6	11,8	15	2,25	13,25	15	sob consulta
K2041.6280612X20	L	1.4308	polido	28	13	M6	11,8	15	2,25	13,25	20	sob consulta
K2041.6280612X25	L	1.4308	polido	28	13	M6	11,8	15	2,25	13,25	25	sob consulta
K2041.6280612X30	L	1.4308	polido	28	13	M6	11,8	15	2,25	13,25	30	sob consulta
K2041.6280812X20	L	1.4308	polido	28	13	M8	11,8	15	2,25	13,25	20	sob consulta
K2041.6280812X25	L	1.4308	polido	28	13	M8	11,8	15	2,25	13,25	25	sob consulta
K2041.6280812X30	L	1.4308	polido	28	13	M8	11,8	15	2,25	13,25	30	sob consulta
K2041.6280812X40	L	1.4308	polido	28	13	M8	11,8	15	2,25	13,25	40	sob consulta
K2041.6280411X8	L	1.4308	jateado	28	13	M4	11,8	15	2,25	13,25	8	sob consulta
K2041.6280511X10	L	1.4308	jateado	28	13	M5	11,8	15	2,25	13,25	10	sob consulta
K2041.6280511X15	L	1.4308	jateado	28	13	M5	11,8	15	2,25	13,25	15	sob consulta
K2041.6280511X20	L	1.4308	jateado	28	13	M5	11,8	15	2,25	13,25	20	sob consulta
K2041.6280611X10	L	1.4308	jateado	28	13	M6	11,8	15	2,25	13,25	10	sob consulta
K2041.6280611X15	L	1.4308	jateado	28	13	M6	11,8	15	2,25	13,25	15	sob consulta
K2041.6280611X20	L	1.4308	jateado	28	13	M6	11,8	15	2,25	13,25	20	sob consulta
K2041.6280611X25	L	1.4308	jateado	28	13	M6	11,8	15	2,25	13,25	25	sob consulta
K2041.6280611X30	L	1.4308	jateado	28	13	M6	11,8	15	2,25	13,25	30	sob consulta
K2041.6280811X20	L	1.4308	jateado	28	13	M8	11,8	15	2,25	13,25	20	sob consulta
K2041.6280811X25	L	1.4308	jateado	28	13	M8	11,8	15	2,25	13,25	25	sob consulta
K2041.6280811X30	L	1.4308	jateado	28	13	M8	11,8	15	2,25	13,25	30	sob consulta
K2041.6280811X40	L	1.4308	jateado	28	13	M8	11,8	15	2,25	13,25	40	sob consulta
K2041.6280422X8	L	1.4404	polido	28	13	M4	11,8	15	2,25	13,25	8	sob consulta
K2041.6280522X10	L	1.4404	polido	28	13	M5	11,8	15	2,25	13,25	10	sob consulta
K2041.6280522X15	L	1.4404	polido	28	13	M5	11,8	15	2,25	13,25	15	sob consulta
K2041.6280522X20	L	1.4404	polido	28	13	M5	11,8	15	2,25	13,25	20	sob consulta
K2041.6280622X10	L	1.4404	polido	28	13	M6	11,8	15	2,25	13,25	10	sob consulta
K2041.6280622X15	L	1.4404	polido	28	13	M6	11,8	15	2,25	13,25	15	sob consulta
K2041.6280622X20	L	1.4404	polido	28	13	M6	11,8	15	2,25	13,25	20	sob consulta
K2041.6280622X25	L	1.4404	polido	28	13	M6	11,8	15	2,25	13,25	25	sob consulta
K2041.6280622X30	L	1.4404	polido	28	13	M6	11,8	15	2,25	13,25	30	sob consulta
K2041.6280822X20	L	1.4404	polido	28	13	M8	11,8	15	2,25	13,25	20	sob consulta
K2041.6280822X25	L	1.4404	polido	28	13	M8	11,8	15	2,25	13,25	25	sob consulta
K2041.6280822X30	L	1.4404	polido	28	13	M8	11,8	15	2,25	13,25	30	sob consulta
K2041.6280822X40	L	1.4404	polido	28	13	M8	11,8	15	2,25	13,25	40	sob consulta
K2041.6280421X8	L	1.4404	jateado	28	13	M4	11,8	15	2,25	13,25	8	sob consulta
K2041.6280521X10	L	1.4404	jateado	28	13	M5	11,8	15	2,25	13,25	10	sob consulta
K2041.6280521X15	L	1.4404	jateado	28	13	M5	11,8	15	2,25	13,25	15	sob consulta
K2041.6280521X20	L	1.4404	jateado	28	13	M5	11,8	15	2,25	13,25	20	sob consulta
K2041.6280621X10	L	1.4404	jateado	28	13	M6	11,8	15	2,25	13,25	10	sob consulta
K2041.6280621X15	L	1.4404	jateado	28	13	M6	11,8	15	2,25	13,25	15	sob consulta
K2041.6280621X20	L	1.4404	jateado	28	13	M6	11,8	15	2,25	13,25	20	sob consulta
K2041.6280621X25	L	1.4404	jateado	28	13	M6	11,8	15	2,25	13,25	25	sob consulta
K2041.6280621X30	L	1.4404	jateado	28	13	M6	11,8	15	2,25	13,25	30	sob consulta
K2041.6280821X20	L	1.4404	jateado	28	13	M8	11,8	15	2,25	13,25	20	sob consulta
K2041.6280821X25	L	1.4404	jateado	28	13	M8	11,8	15	2,25	13,25	25	sob consulta
K2041.6280821X30	L	1.4404	jateado	28	13	M8	11,8	15	2,25	13,25	30	sob consulta
K2041.6280821X40	L	1.4404	jateado	28	13	M8	11,8	15	2,25	13,25	40	sob consulta
