    - Travas rotativas de fixação (modelo on/off) em aço inoxidável com botão giratório em plástico ou aço inoxidável

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoDescrição do produto:As travas rotativas de fixação são utilizadas para substituição e fechamento rápido e fácil de dispositivos ou tampas.
A fixação sem ferramenta reduz o tempo de preparação.Material:Carcaça em aço inoxidável.
Pino de aço.
Botão giratório em aço inoxidável ou termoplástico PA (poliamida).Versão:Carcaça com superfície sem tratamento.
Pino niquelado.
Botão giratório em PA reforçado com fibra de vidro, preto.
Botão giratório em aço inoxidável com superfície sem tratamentoIndicação:Os parafusos de fixação M3 de aço inoxidável estão incluídos no fornecimento.
Opção de montagem 1 para espessura de placa de 6 mm.
Opção de montagem 2 para espessura de placa > 6 mm a 20 mm.

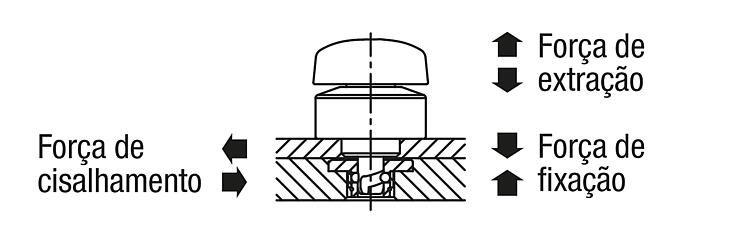

Se a força de fixação for excedida, será criada uma folga de mais de 0,1 mm entre os painéis.Modo de operação:Assegure-se de que o botão giratório esteja na posição "OFF".
Instale a trava na placa de fixação pré-montada.
Gire o botão para a posição "ON".
Ao atingir o ponto de travamento, o dispositvo emite um clique audível.Acessórios:Placas de fixação K1560Indicação de desenho:

1) Possibilidade de montagem 1
2) Possibilidade de montagem 2
3) Placa

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1559 Travas rotativas de fixação (modelo on/off) em aço inoxidável com botão giratório em plástico ou aço inoxidável

251 kB

Desenhos (visão geral)

Travas rotativas de fixação (modelo on/off) em aço inoxidável, cabeça rotativa em plástico

mais informações

Desenhos

Travas rotativas de fixação (modelo on/off) em aço inoxidável, cabeça rotativa em plástico

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material dos componentes	Versão 2	D	L	D1	D2	D3	D4	H	H1	H2	M	D5	D6	D7	D8	T	T1	T2	Força de aperto N	Cisalhamento kN	Força de extração F kN	Força de retenção N	Constância térmica	CAD	Aces.	Preço	Encomendar
K1559.81625	poliamida	pino em aço	8	16,3	14	25	30	21	29	14,5	5,5	M2x3	14	26	4,4	2,4	6	6-20	2,5	250	4,8	1,1	250	≤130 °C			sob consulta
K1559.816	poliamida	pino em aço	8	16,3	18	34	40	28	31,5	16	5,5	M3x6	18	35	6,5	3,4	6	6-20	2,5	400	4,8	1,6	400	≤130 °C			sob consulta

Travas rotativas de fixação (modelo on/off) em aço inoxidável, cabeça rotativa em aço inoxidável

mais informações

Desenhos

Travas rotativas de fixação (modelo on/off) em aço inoxidável, cabeça rotativa em aço inoxidável

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material dos componentes	Versão 2	D	L	D1	D2	D3	D4	H	H1	H2	M	D5	D6	D7	D8	T	T1	T2	Força de aperto N	Cisalhamento kN	Força de extração F kN	Força de retenção N	Constância térmica	CAD	Aces.	Preço	Encomendar
K1559.816251	aço inoxidável A2	pino em aço	8	16,3	14	25	30	21	29	14,5	5,5	M2x3	14	26	4,4	2,4	6	6-20	2,5	250	4,8	1,1	250	≤180 °C			sob consulta
K1559.8161	aço inoxidável A2	pino em aço	8	16,3	18	34	40	28	31,5	16	5,5	M3x6	18	35	6,5	3,4	6	6-20	2,5	400	4,8	1,6	400	≤180 °C			sob consulta
