Trava rotativa de fixação modelo on/off em aço inoxidável com manípulo embutido
Descrição do artigo/Imagens dos produtos
DescriçãoMaterial:
Carcaça e manípulo de aço inoxidável 1.4310.
Pino de aço inoxidável 1.4305.
Versão:Superfície sem tratamento.Indicação:Os parafusos de fixação M2,5 de aço inoxidável estão incluídos no fornecimento. Opção de montagem 1 para espessura de placa de 6 mm. Opção de montagem 2 para espessura de placa > 6 mm.

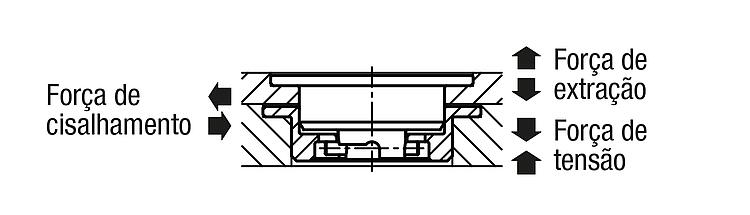

Se a força de fixação for excedida, será criada uma folga de mais de 0,1 mm entre os painéis.Modo de operação:Certificar-se de que o manípulo esteja na posição "OFF".
Insira a trava rotativa de fixação modelo on/off na placa de fixação e gire o manípulo para a posição "ON". Ao atingir o ponto de aperto, o dispositivo emite um clique audível.Acessórios:Placa de fixação em aço inoxidável para travas rotativas de modelo on/off com manípulo embutido K2327.Indicação de desenho:
1) Opção de montagem 1 2) Opção de montagem 2 3) Placa 4) Adequado para parafusos de fixação (cabeça escareada) M2,5
Particularidades:
DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
