Fechos de um quarto de volta
 K1730

Fechos de um quarto de volta

 voltar

Descrição do artigo/Imagens dos produtos

 Acessar/Filtrar todos os artigos
DescriçãoMaterial:Aço.Versão:peça zincada.Indicação:Fechos de um quarto de volta para prender e fechar com segurança abas, tampas de recipientes, revestimentos de máquinas e outros objetos semelhantes. O fecho é fechado e aberto por meio de uma rotação de 90°. O pino de travessa no pino de fechamento, move-se sobre uma curva no fecho de trava e, assim, fixa a mola. No ponto final da curva, existe um pequeno escareamento no qual o pino cruzado se encaixa. A força de pré-carga do fecho gerada pela mola garante que a conexão permaneça fechada e resistente a vibrações.

Todos os componentes do sistema de fechamento (pino de fechamento, arruela de retenção e fecho de trava) são conectados de maneira cativa à cobertura ou estrutura.

A operação é feita por meio de fenda, fenda cruzada ou sem ferramentas através de manípulo serrilhado/manípulo em estrela.

O fecho de um quarto de volta consiste sempre de um fecho de 1/4 de volta, uma arruela de retenção e um fecho de trava.
(Encomendar a arruela de retenção e o fecho de trava separadamente).Dados técnicos:Força de tração máxima de 1300 N.Montagem:Um furo de 8 mm é feito através da cobertura; o pino com pino de travessa é encaixado e fixado pela parte traseira com a arruela de retenção. Um furo central de 13 mm e dois furos de fixação são feitos na estrutura de acordo com o
molde de furação da parte inferior.Acessórios:Arruelas de retenção K1731.
Peças de alojamento inferior para travamento K1732.Particularidades:
RoHS
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
Folha de dados K1730 Fechos de um quarto de volta 335 kB

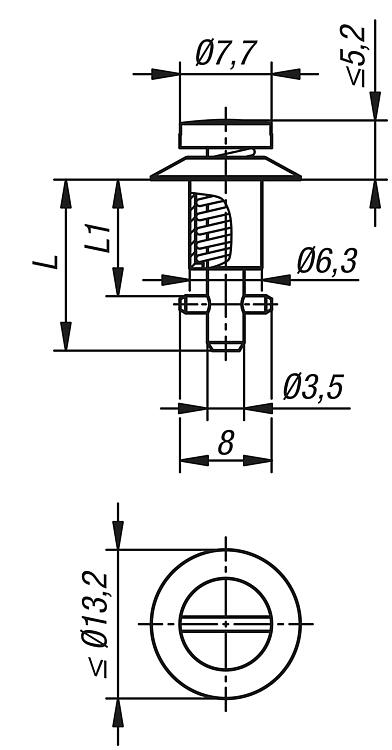

Desenhos (visão geral)

Fechos de um quarto de volta

Fechos de um quarto de volta, com cabeça ranhurada cruzada

 mais informações

Desenhos
Fechos de um quarto de volta, com cabeça ranhurada cruzada

Ferramentas para a seleção de artigo/filtro de pesquisa
Código do artigoAL

L1CADAces.PreçoEncomendar
K1730.1110150,75 - 1,5014,9510,15 sob consulta
K1730.1110901,50 - 2,2514,9510,9 sob consulta
K1730.1111652,25 - 3,0014,9511,65 sob consulta
K1730.1112403,00 - 3,7517,212,4 sob consulta
K1730.1113153,75 - 4,5017,213,15 sob consulta
K1730.1113904,50 - 5,2517,213,9 sob consulta
K1730.1114655,25 - 6,0019,4514,65 sob consulta
K1730.1115406,00 - 6,7519,4515,4 sob consulta
K1730.1116156,75 - 7,5019,4516,15 sob consulta
K1730.1116907,50 - 8,2521,716,9 sob consulta
K1730.1117658,25 - 9,0021,717,65 sob consulta
K1730.1118409,00 - 9,7521,718,4 sob consulta
K1730.1119159,75 - 10,5023,9519,15 sob consulta
K1730.11199010,50 - 11,2523,9519,9 sob consulta
K1730.11206511,25 - 12,0023,9520,65 sob consulta
K1730.11214012,00 - 12,7526,221,4 sob consulta
K1730.11221512,75 - 13,5026,222,15 sob consulta
K1730.11229013,50 - 14,2526,222,9 sob consulta
K1730.11236514,25 - 15,0028,4523,65 sob consulta
K1730.11244015.00 - 15,7528,4524,4 sob consulta
K1730.11251515,75 - 16,5028,4525,15 sob consulta
K1730.11259016,50 - 17,2530,725,9 sob consulta
K1730.11266517,25 - 18,0030,726,65 sob consulta
K1730.11274018,00 - 18,7530,727,4 sob consulta
K1730.11281518,75 - 19,5032,9528,15 sob consulta
K1730.11289019,50 - 20,2532,9528,9 sob consulta
K1730.11296520,25 - 2132,9529,65 sob consulta

Fechos de um quarto de volta, com cabeça ranhurada

 mais informações

Desenhos
Fechos de um quarto de volta, com cabeça ranhurada

Ferramentas para a seleção de artigo/filtro de pesquisa
Código do artigoAL

L1CADAces.PreçoEncomendar
K1730.2110150,75 - 1,5014,9510,15 sob consulta
K1730.2110901,50 - 2,2514,9510,9 sob consulta
K1730.2111652,25 - 3,0014,9511,65 sob consulta
K1730.2112403,00 - 3,7517,212,4 sob consulta
K1730.2113153,75 - 4,5017,213,15 sob consulta
K1730.2113904,50 - 5,2517,213,9 sob consulta
K1730.2114655,25 - 6,0019,4514,65 sob consulta
K1730.2115406,00 - 6,7519,4515,4 sob consulta
K1730.2116156,75 - 7,5019,4516,15 sob consulta
K1730.2116907,50 - 8,2521,716,9 sob consulta
K1730.2117658,25 - 9,0021,717,65 sob consulta
K1730.2118409,00 - 9,7521,718,4 sob consulta
K1730.2119159,75 - 10,5023,9519,15 sob consulta
K1730.21199010,50 - 11,2523,9519,9 sob consulta
K1730.21206511,25 - 12,0023,9520,65 sob consulta
K1730.21214012,00 - 12,7526,221,4 sob consulta
K1730.21221512,75 - 13,5026,222,15 sob consulta
K1730.21229013,50 - 14,2526,222,9 sob consulta
K1730.21236514,25 - 15,0028,4523,65 sob consulta
K1730.21244015.00 - 15,7528,4524,4 sob consulta
K1730.21251515,75 - 16,5028,4525,15 sob consulta
K1730.21259016,50 - 17,2530,725,9 sob consulta
K1730.21266517,25 - 18,0030,726,65 sob consulta
K1730.21274018,00 - 18,7530,727,4 sob consulta
K1730.21281518,75 - 19,5032,9528,15 sob consulta
K1730.21289019,50 - 20,2532,9528,9 sob consulta
K1730.21296520,25 - 2132,9529,65 sob consulta

Fechos de um quarto de volta, com cabeça serrilhada

 mais informações

Desenhos
Fechos de um quarto de volta, com cabeça serrilhada

Ferramentas para a seleção de artigo/filtro de pesquisa
Código do artigoAL

L1CADAces.PreçoEncomendar
K1730.3113150,75 - 1,5018,1513,15 sob consulta
K1730.3113901,50 - 2,2518,1513,9 sob consulta
K1730.3114652,25 - 3,0018,1514,65 sob consulta
K1730.3115403,00 - 3,7520,415,4 sob consulta
K1730.3116153,75 - 4,5020,416,15 sob consulta
K1730.3116904,50 - 5,2520,416,9 sob consulta
K1730.3117655,25 - 6,0022,6517,65 sob consulta
K1730.3118406,00 - 6,7522,6518,4 sob consulta
K1730.3119156,75 - 7,5022,6519,15 sob consulta
K1730.3119907,50 - 8,2524,919,9 sob consulta
K1730.3120658,25 - 9,0024,920,65 sob consulta
K1730.3121409,00 - 9,7524,921,4 sob consulta
K1730.3122159,75 - 10,5027,1522,15 sob consulta
K1730.31229010,50 - 11,2527,1522,9 sob consulta
K1730.31236511,25 - 12,0027,1523,65 sob consulta
K1730.31244012,00 - 12,7529,424,4 sob consulta
K1730.31251512,75 - 13,5029,425,15 sob consulta
K1730.31259013,50 - 14,2529,425,9 sob consulta
K1730.31266514,25 - 15,0031,6526,65 sob consulta
K1730.31274015.00 - 15,7531,6527,4 sob consulta
K1730.31281515,75 - 16,5031,6528,15 sob consulta
K1730.31289016,50 - 17,2533,928,9 sob consulta
K1730.31296517,25 - 18,0033,929,65 sob consulta
K1730.31304018,00 - 18,7533,930,4 sob consulta
K1730.31311518,75 - 19,5036,1531,15 sob consulta
K1730.31319019,50 - 20,2536,1531,9 sob consulta
K1730.31326520,25 - 2136,1532,65 sob consulta

Fechos de um quarto de volta, com manípulo em estrela

 mais informações

Desenhos
Fechos de um quarto de volta, com manípulo em estrela

Ferramentas para a seleção de artigo/filtro de pesquisa
Código do artigoAL

L1CADAces.PreçoEncomendar
K1730.4113150,75 - 1,5018,1513,15 sob consulta
K1730.4113901,50 - 2,2518,1513,9 sob consulta
K1730.4114652,25 - 3,0018,1514,65 sob consulta
K1730.4115403,00 - 3,7520,415,4 sob consulta
K1730.4116153,75 - 4,5020,416,15 sob consulta
K1730.4116904,50 - 5,2520,416,9 sob consulta
K1730.4117655,25 - 6,0022,6517,65 sob consulta
K1730.4118406,00 - 6,7522,6518,4 sob consulta
K1730.4119156,75 - 7,5022,6519,15 sob consulta
K1730.4119907,50 - 8,2524,919,9 sob consulta
K1730.4120658,25 - 9,0024,920,65 sob consulta
K1730.4121409,00 - 9,7524,921,4 sob consulta
K1730.4122159,75 - 10,5027,1522,15 sob consulta
K1730.41229010,50 - 11,2527,1522,9 sob consulta
K1730.41236511,25 - 12,0027,1523,65 sob consulta
K1730.41244012,00 - 12,7529,424,4 sob consulta
K1730.41251512,75 - 13,5029,425,15 sob consulta
K1730.41259013,50 - 14,2529,425,9 sob consulta
K1730.41266514,25 - 15,0031,6526,65 sob consulta
K1730.41274015.00 - 15,7531,6527,4 sob consulta
K1730.41281515,75 - 16,5031,6528,15 sob consulta
K1730.41289016,50 - 17,2533,928,9 sob consulta
K1730.41296517,25 - 18,0033,929,65 sob consulta
K1730.41304018,00 - 18,7533,930,4 sob consulta
K1730.41311518,75 - 19,5036,1531,15 sob consulta
K1730.41319019,50 - 20,2536,1531,9 sob consulta
K1730.41326520,25 - 2136,1532,65 sob consulta
