Description de l'article/illustrations du produit

DescriptionMatière :Acier de traitement.Finition :Corps de base : bruni.

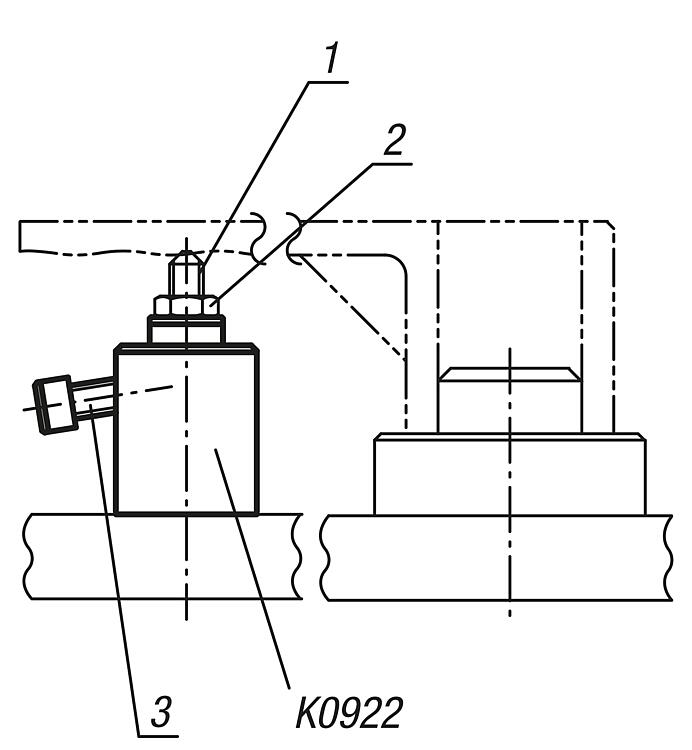

Doigt : trempé et bruni.Indication de dessin :

J = Vis de montage
L = Vis à bille orientable
M = Vis à six pans creux

1) Vis support
2) Ecrou
3) Vis à bille orientable

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0922 Support cylindrique

248 kB

Dessins

Sélection/filtre d'articles

Référence	A	B	C	D	E	F	G	J	K	L	M	SW	F N	Force du ressort initiale F1 env. N	Force du ressort finale F2 env. N	Prix
K0922.06039	28	14	33	39	10	14,1	22	M6	M6x12	M6x16	M4x8	4	4000	10	22	Sur demande
K0922.08052	35	19	42	52	15	18,8	28,5	M8	M8x16	M8x20	M4x8	5	6000	10	27	Sur demande
K0922.12070	50	26	60	70	17	28,5	42	M12	M12x24	M12x30	M5x12	8	9000	15	30	Sur demande
K0922.16080	60	33	70	80	22	26,5	47	M16	M16x32	M12x30	M5x15	10	9000	15	35	Sur demande
